Spannklauenkästen mit eingebautem Späneschutz

10.12.2009 | Redakteur: Redaktion SMM

Am Drehfutterwerk in Mengen hat das Unternehmen Schunk einen Spannklauenkasten entwickelt, dessen Backenantrieb rundum gegen Späne und Kühlschmiermittel geschützt ist. Das wartungsarme

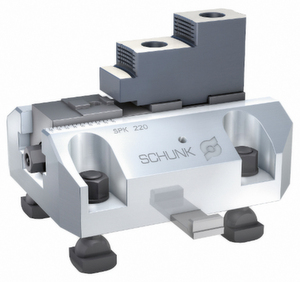

Am Drehfutterwerk in Mengen hat das Unternehmen Schunk einen Spannklauenkasten entwickelt, dessen Backenantrieb rundum gegen Späne und Kühlschmiermittel geschützt ist. Das wartungsarme Design und die integrierte Schmierung verkleinern den Verschleiss und sorgen für eine längere Lebensdauer der Antriebsspindel. Die Spannklauenkästen SPK gibt es in den Grössen 180, 220 und 260 mm. Der grosse Backenhub von bis zu 100 mm und die Spannkraft von bis zu 75 kN sorgen bei niedrigen Anzugsmomenten für eine sichere Innen- oder Aussenspannung. Eine zusätzliche Backenschnittstelle an der Stirnseite macht den Anwender flexibel und ermöglicht niedrige, stabile Aufspannungen. Die Grundbacken des SPK verfügen über einen Kreuzversatz und einen Standard-Backenanschluss. Für mehr Bedien- und Spannsicherheit kann der Bediener den jeweiligen Backenhub an einer gut erkennbaren Skala präzise ablesen. Mit seiner geringen Höhe sorgt der SPK für Platz im Maschinenraum. Der Grundkörper aus Stahl sowie die allseitig gehärteten Funktionsteile gewährleisten eine hohe Präzision und eine lange Lebensdauer. Sie passen auf sämtliche Aufspannscheiben mit parallel laufenden T-Nuten. Der Abstand der Spurweite ist variabel und wird individuell an die Aufspannscheibe der jeweiligen Maschine angepasst.

Schunk Intec AGIm Ifang 128307 EffretikonTel. 052 354 31 31Fax 052 354 31 30info@ch.schunk.comwww.ch.schunk.com
