Geringe Zykluszeiten Flexible Bearbeitung dank doppelter Y-Achse

Von Anne Richter

Die Modelle der Miyano-BNE-Serie stehen für Kraft, Stabilität und µm-Präzision in der Schwerzerspanung. Mit zwei Y-Achsen und Gleichteilekomponenten sind die drehmomentstarken Modelle BNE-51MYY und BNE-65MYY jetzt noch produktiver und flexibler bei der Werkzeugauswahl.

Anbieter zum Thema

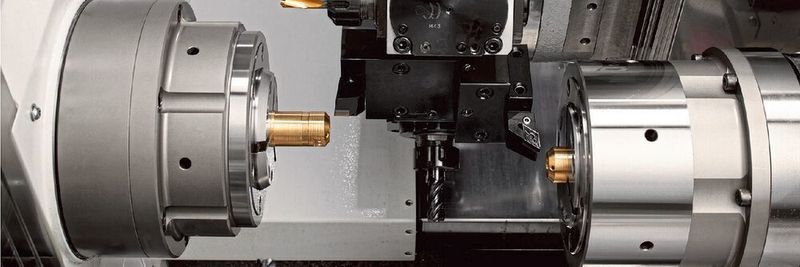

Die beiden mit Y-Achse ausgerüsteten Revolver und der durch Haupt- und Abgreifspindel gebildete mechanische Aufbau reduzieren Zykluszeiten, da durch diese Konfiguration die Hochleistungszerspanung – wie Simultanbearbeitung für überlagerte und ähnliche Arten der Bearbeitung – möglich werden.
Die beiden mit Y-Achse ausgerüsteten Revolver und der durch Haupt- und Abgreifspindel gebildete mechanische Aufbau reduzieren Zykluszeiten, da durch diese Konfiguration die Hochleistungszerspanung – wie Simultanbearbeitung für überlagerte und ähnliche Arten der Bearbeitung – möglich werden.
(Bild: Citizen Machinery)

Aufgrund ihrer grossen Stabilität und Bearbeitungsgenauigkeit, auch von schwierig zu zerspanenden Werkstoffen in der Schwerzerspanung, sowie ihrer langen, wartungsarmen Maschinen-Lebensdauer sind Miyano-Kurzdreher sehr erfolgreich in der industriellen Produktion. Mit den neuen Modellen BNE-51MYY und BNE-65MYY, die maximale Bearbeitungsdurchmesser von 51 mm beziehungsweise 65 mm bei einer Bearbeitungslänge von bis zu 195 mm bieten, hat Citizen deutlich an der Performanceschraube gedreht. So sind nun sowohl der obere als auch der untere Revolver jeweils mit einer Y-Achse ausgerüstet. Beide sind gleich leistungsstark und bieten mit ihren 12 Stationen deutlich mehr Flexibilität bei der Werkzeugbestückung, was wiederum die Prozessaufteilung stark optimiert.

Verbessertes Kinematikkonzept

Die beiden Präzisionsdrehmaschinen sind zur Vorder- und Rückseitenbearbeitung mit Haupt- und Gegenspindel ausgestattet. Mehr Performance und Flexibilität bringt das Konzept der Gleichteilkomponenten. So sind die beiden 12-fach-Werkzeugrevolver von den Stationen her absolut gleichwertig – was die Belegung der Werkzeuge und ihre Antriebsleistung betrifft. Identisch sind auch die Verfahrwege der beiden Revolver in X- und Y-Achse. Durch das Prinzip der Gleichteilekomponenten sind auch die Spindeln der Haupt- und Gegenspindel, was Spanngrösse, Leistung und Aufnahme bzw. Durchführung betrifft, identisch. So kann der Anwender bis maximal 65er Material (BNE-65MYY) ohne Andrehen bearbeiten, und das gilt auch für die Abgreifspindel. Diese macht durch ihre eigene X-Achse unter anderem Exzenterabgreifen beziehungsweise -drehen möglich. Die durchgehend hohe Flexibilität im Arbeitsbereich zeigt sich vor allem in der Simultanbearbeitung, da dank der Überlagerungssteuerung bis zu drei Werkzeuge gleichzeitig im Eingriff sein können. Zusätzlich mit den Y-Achsen an den Revolvern reduzieren sich auf diese Weise die Zykluszeiten je nach Bearbeitung erheblich.

Oliver Loth, Vertriebsleiter Deutschland der Citizen Machinery Europe GmbH: «Dank dieses Kinematikkonzeptes kennt die Bearbeitungsflexibilität nahezu keine Grenzen. Und nochmals erweitert wird diese Vielseitigkeit durch spezielle Halter, wie etwa Dreifach- oder Vierfachhalter, um die Werkzeug­anzahl zu erhöhen. Das vergrössert das Bearbeitungsspektrum deutlich.» Grossen Wert legt Citizen auf Anlagenstabilität und Vibrationsverhinderung. So sind sämtliche Hauptkomponenten der etwa acht Tonnen schweren Maschinen auf einem durchgängigen, stabilen Gussbett montiert. Die Schlitten­struktur ist so angelegt, dass eine problemlose Spanabfuhr gewährleistet ist.

Maximale Stabilität, hervorragende Laufruhe und ausgezeichnete Vibrationsdämpfung

Alle Schlitten, mit Ausnahme der X3-Achse, sind mit geschliffenen oder handgeschabten Rechteckflachführungen ausgestattet. Somit werden bei starker Bearbeitungsleistung maximale Stabilität, hervorragende Laufruhe und ausgezeichnete vibrationsdämpfende Eigenschaften erzielt. Dies wirkt sich wiederum positiv auf den gesamten Zerspanungsprozess aus und kommt einer erhöhten Standzeit der Schneidwerkzeuge zugute. Die Maschinenverkleidung wurde komplett neu konzipiert und bietet nun ein grosses Fenster für ausgezeichnete Sicht in den Bearbeitungsbereich. Die Maschinen sind mit einem ergonomischen Bedienpult ausgerüstet. So wird dank der Bedientafel mit HMI-​Oberfläche und 15"-Touchpanel-Bedienung der Betrieb für den Anwender erheblich vereinfacht und verbessert. Die gleiche Anordnung der Bedienelemente findet der Anwender bereits in mehreren Maschinenmodellen von Citizen wieder.

Bei den Modellen BNE-51MYY und BNE-65MYY kommt modernste Mitsubishi-Steuerungstechnologie zum Einsatz. Ein besonderer Vorteil ist, dass Anwender von Citizen-Maschinen, die bereits mit Fanuc-Steuerungen im Unternehmen arbeiten, sich dank der gleichen Bedienoberfläche auch in der Mitsubishi-Umgebung sofort zurechtfinden. So beispielsweise zur 3-Linien-Programmierung für den Überlagerungsbetrieb (Superimposed-Modus) zum gleichzeitigen Einsatz von maximal drei Werkzeugen. Ein weiterer Vorteil ist die Durchgängigkeit der Werkzeugaufnahmen und Werkzeughalter für unterschiedliche Miyano-Maschinen. So können für die BNE-51MYY und BNE-65MYY alle Werkzeugaufnahmen der BND- und BNJ-Modelle und umgekehrt verwendet werden.

Oliver Loth: «Die beiden mit Y-Achse ausgerüsteten Revolver und der mechanische Aufbau der Hauptspindel (in Zusammenhang mit der zusätzlich in der X-Achse verfahrbaren Gegenspindel) ermöglichen eine flexible Hochleistungszerspanung. So etwa die Simultanbearbeitung mit bis zu drei Werkzeugen gleichzeitig. Mit diesem Kinematikkonzept und den Freiheitsmöglichkeiten in der Bearbeitung können Bauteilhersteller ein Optimum an Werkstückzeiten bzw. optimale Zerspanungszeiten umsetzen.» -ari- SMM
