Flexible Bearbeitung grosser Bauteile

Lohnfertigung im Sondermaschinenbau Flexible Bearbeitung grosser Bauteile

20.04.2020Redakteur: Anne Richter

Die Tiltenta 9-2600 von Hedelius ist ein 5-Achs- Bearbeitungszentrum für die flexible Bearbeitung grosser und schwerer Bauteile, wie zum Beispiel grosse Schweisskonstruktionen. Aber auch kleinere Bauteile können in Mehrfachspannungen bearbeitet werden.

Anbieter zum Thema

Newemag AG

Spinner AG

Amada Swiss GmbH

Walter Meier (Fertigungslösungen) AG

Hedelius Maschinenfabrik GmbH

Die Varianten Tiltenta 9-GT10-3600 und GT10-4600 sind mit einem integrierten NC-Rundtisch ausgestattet, der über eine Planscheibe von 1000 mm verfügt.
(Bild: Hedelius)

In vielen Branchen wie der Lohnfertigung oder dem Sondermaschinenbau ist Flexibilität in der Fertigung ein wichtiges Thema. Werkstücke jeglicher Grösse müssen häufig in Einzelteilen oder kleinen Losgrössen gefertigt werden, selten sind Teile wiederkehrend oder in hohen Stückzahlen gefragt. Das stellt die Produktion vor besondere Herausforderungen, vor allem dann, wenn grosse schwere Bauteile bearbeitet werden müssen. Viele Fräsmaschinen kommen an ihre Grenzen, Verfahrwege sind nicht ausreichend, die Tischbelastung nicht hoch genug, die Bearbeitungsmöglichkeiten nicht flexibel genug.

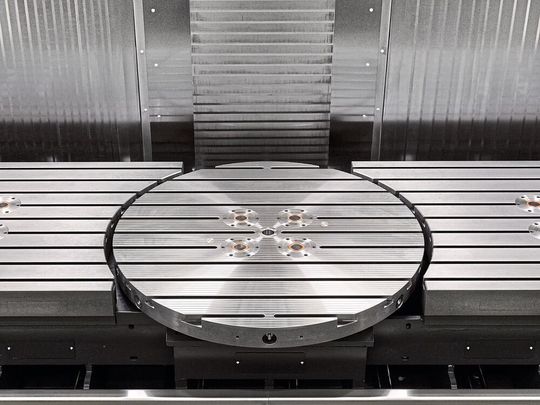

Der integrierte NC-Rundtisch, mit Aufspanngewicht von 1800 kg und 1250 mm Störkreisdurchmesser, ist bestens für die 5-Achs-Bearbeitung von grossen Werkstücken geeignet. (Hedelius)

Grosse Bauteile oder Mehrfachaufspannungen

Mit der Tiltenta 9-2600 von Hedelius können viele dieser Probleme gelöst werden. Mit Verfahrwegen von 2600 x 900 x 900 mm (x/y/z) ist das 5-Achs-Bearbeitungszentrum auch für grosse Schweisskonstruktionen oder Grundplatten bestens geeignet, aber auch kleinere Bauteile können zu mehreren aufgespannt werden. Die Aufspannfläche des Festtisches beträgt 3080 x 900 mm. Zur 5-Achs-Bearbeitung ist ein NC-Rundtisch planeben in den Maschinentisch integriert, dort sind 1800 kg Aufspanngewicht und ein Störkreis von 1250 mm möglich. Im Zusammenspiel mit der von –5° bis +98° (–98° bis +98°) stufenlos schwenkbaren Hauptspindel kann in der 5-Achs-Bearbeitung höchste Präzision durch vier Achsen mit Werkzeug und eine Achse im Werkstück erreicht werden. Die Tiltenta 9-2600 kann mit einer 12 000er-, 14 000er- und 18 000er-Spindel ausgestattet werden, dabei sind 22, 29 oder 35 kW Leistung sowie bis zu 183 Nm Drehmoment möglich. Mit den Werkzeugaufnahmen SK 40 und HSK A63 sind einer vielfältigen Bearbeitung von Aluminium, Stahl, Edelstahl, Buntmetallen oder Kunststoffen keine Grenzen gesetzt.

Grosses Werkzeugmagazin mit bis zu 250 Plätzen

Wer flexibel arbeitet und viele unterschiedliche Bauteile, Materialien und Losgrössen bearbeiten muss, kommt um ein grosses Werkzeugmagazin nicht herum. Die Fräsmaschine aus der Hedelius-Schwenkkopffamilie verfügt im Standard über 60 Plätze. Darüber hinaus ist eine Erweiterung mittels eines Stand-by-Magazins möglich, wodurch zusätzliche 190 Werkzeuge zur Verfügung stehen. Wer auf zehn Plätze verzichtet, kann eine Kegelreinigungsstation integrieren. Werkzeuge werden dann automatisch gereinigt und geölt. Ein weiterer Vorteil ist, dass alle Werkzeuge über die Werkzeugtabelle immer auffindbar sind, das Magazin kann daher einen zusätzlichen Schrank ersetzen. Bei bis zu 250 Werkzeugen an einer Maschine entfallen Rüstzeiten nahezu vollständig. Das Stand-by-Magazin benötigt wenig Raum, kommt mit etwa 2,4 qm Fläche aus. Insgesamt baut die Tiltenta 9-2600 sehr kompakt, trotz der grosszügigen Arbeitsraumdimensionen. Sie kann damit gut in beengte Produktionsverhältnisse eingefügt werden.

Ergänzendes zum Thema

nachgefragt

Bearbeitung von Werkstücken bis 1450 mm Störkreisdurchmesser

Drei Maschinentypen umfasst das Sortiment der Tiltenta-9-Bearbeitungszentren im Standard. Sie unterscheiden sich in erster Linie im X-Verfahrweg: Den Anfang machte die T9-2600 mit 2600 mm Länge in der X-Achse. Kurze Zeit später folgten die T9-3600 und die T9-4600 mit 3600 mm bzw. 4600 mm X-Verfahrweg. In den Y- und Z-Achsen verfügen alle drei Maschinentypen über 900 mm. Auch sind alle drei Modelle mit einem mitfahrenden 60-fach-Werkzeugmagazin ausgestattet, das durch ein Stand-by-Magazin optional um zusätzliche 180 Werkzeuge erweitert werden kann. Die von –98° bis +98° stufenlos schwenkbare Hauptspindel kann mit leistungsstarken Spindeln mit einer Drehzahl bis 18 000 min-1 ausgestattet werden. Für die kraftvolle Bearbeitung sind eine Leistung bis 50 kW und ein Drehmoment bis 217 Nm möglich. Die Grösse der Planscheibe des integrierten NC-Rundtisches beträgt 900 mm im Durchmesser, der Störkreis 1250 mm.

Massive Werkstücke fünfachsig bearbeiten

An dieser Stelle setzen auch die beiden neuen Varianten der Tiltenta-9-Baureihe an. Auf Basis der T9-3600 und T9-4600 sind zwei Maschinen entstanden, deren integrierter NC-Rundtisch über eine grössere Planscheibe von 1000 mm verfügt und um 100 mm nach vorne verschoben wurde. Dadurch stehen nun 200 mm mehr Störkreis zur Verfügung, sodass auch massive Werkstücke von bis zu 1450 mm fünfachsig bearbeitet werden können. Bei der T9-GT10-3600 ist der Rundtisch mittig in der Maschine positioniert. Damit kann die Spindel trotz der kompakten Bauweise des Bearbeitungszentrums noch uneingeschränkt schwenken. Auf eine Pendelbearbeitung, wie sie bei der Standardvariante möglich ist, wird zugunsten des grösseren Tisches verzichtet.

Rüstzeitoptimierte Bearbeitung mit Pendelbetrieb

Beide Möglichkeiten hat, wer auf die T9-GT10-4600 setzt. Hier ist der NC-Rundtisch rechts in den Maschinentisch integriert, was aufgrund des grösseren Arbeitsraumes immer noch die seitliche Bearbeitung der massiven Werkstücke erlaubt und gleichzeitig die Nutzung einer Trennwand ermöglicht. So können zwei Arbeitsräume in der Maschine geschaffen werden, die eine rüstzeitoptimierte Bearbeitung zulassen, denn in einem Arbeitsraum wird gearbeitet, im zweiten Arbeitsraum gerüstet.

Enorme Flexibilität in der Fertigung

Das Zusammenspiel von grossen Verfahrwegen und grosser Aufspannfläche, den hohen Aufspanngewichten auf dem Fest- und Rundtisch, dem Schwenkbereich der Spindel und den Spindelleistungen sowie dem grossen Werkzeugmagazin ermöglicht eine enorme Flexibilität in der Fertigung. Kundenaufträge können mit dem Hedelius-Bearbeitungszentrum Tiltenta 9-2600 schneller und präziser abgearbeitet, Rüstzeiten und Rüstkosten deutlich gesenkt werden. -ari- SMM
