>> Miniatur-Linearachse von Igus

Anbieter zum Thema

TYP AG

TORNOS S.A.

Mikron Switzerland AG, Division Tool

igus Schweiz GmbH

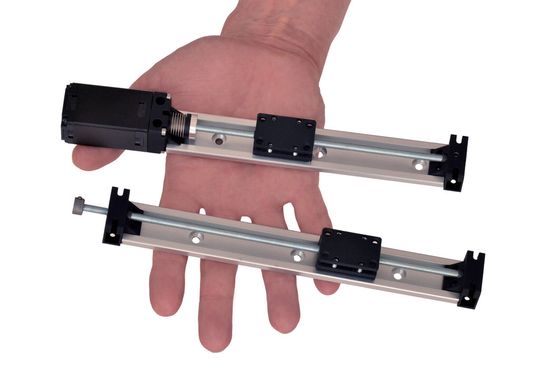

Die schmiermittelfreie Miniatur-Linearachse SLN-27 basiert auf der Miniaturgleitführung «drylin N» der Baugrösse 27. Die Führungsschiene besteht aus haltbarem eloxiertem Aluminium. Mit ihren Abmessungen (22 mm Höhe und 28 mm Breite) eignet sich SLN-27 vor allem für beengte Platzverhältnisse. Bei einem Basisgewicht von 60 g zählt diese Einheit laut Unternehmen zu den Fliegengewichten der angetriebenen Linearführungssysteme. Selbst mit der maximalen Hublänge von 250 mm bringt der Miniatur-Aktuator lediglich 160 g auf die Waage. Die Achse kann in Kombination mit einem NEMA-11-Schrittmotor geliefert werden. Dann betragen die Aussenmasse 28 x 28 mm. Wahlweise können auch Motoren anderer Hersteller über einen Motorflansch mit der Universalgrösse NEMA 11 angebunden werden. Das Kippspiel des Führungsschlittens wird über vier Stellschrauben eingestellt. Der Vorschub erfolgt über eine Spindel mit einem Durchmesser von 5 mm, Steigungsvarianten von 0,8 bzw. 5 mm verfügbar. Für Zustellbewegungen mit geringer Last geeignet, zählen neben Sensorverstellungen auch leichte Handlingaufgaben in der Geräte- und Labortechnik zu den Anwendungsfeldern der kompakten Einheit. <<
