Sindex 2016 Multi-User-Umgebung weiterentwickelt

Zuken stellt auf der Sindex die Version 2016 der integrierten Entwicklungsumgebung für die Elek­trotechnik und Fluidik «E3.series» vor. Die aktuelle Version besticht durch die tabellarische Klemmenbearbeitung und die weiterentwickelte Multi-User-Umgebung.

Anbieter zum Thema

TYP AG

Angehrn AG - Umformtechnik

ATP Hydraulik AG

Zuken E3 GmbH Ulm, Zweigniederlassung Schweiz, Othmarsingen

Im Rahmen der ständigen Weiterentwicklung im Dialog mit führenden Kunden wurde die Software für elektrisches und elektronisches Engineering «E3.series» durch eine Reihe von gezielten Verbesserungen zur Steigerung der Anwenderproduktivität und eine weiterentwickelte Multi-User-Umgebung aufgewertet. Die Wiederverwendung modularer Schaltungsbausteine wurde durch die Einführung dynamischer funktionaler Blöcke in «E3.schematic» erweitert. Die hierarchische Blockfunktionalität ist ein Alleinstellungsmerkmal von E3.series, das wichtige Vorteile im Hinblick auf Produktivität ermöglicht. Ein dynamischer Block kann durch einfaches Drag-and-Drop von Bauteilen und Symbolen von der Bibliothek auf das Blocksymbol erstellt werden. Innerhalb der Blöcke können Verbindungen erstellt werden, die mit der Schaltungsumgebung verbunden werden.

Jederzeit Verbindungs- und Platzierungs­muster modifizieren und neu routen

Die tabellarische Bearbeitung von Projekten wurde auf die Bearbeitung von Klemmenleisten erweitert: Alle Klemmenleisten eines Projekts können in einer einzigen Tabelle bearbeitet werden. Die Bearbeitung eines gesamten Projekts in einer Tabelle steigert die Produktivität insbesondere bei mittleren bis gros­sen Projekten, denn es entfällt die zeitraubende Suche in der grafischen Darstellung. Bei Änderungen in der Verbindungstabelle wird die grafische Darstellung der Verbindungsstruktur automatisch aktualisiert. Eine Integration mit den Bauteilkonfiguratoren führender Hersteller vereinfacht die Konfiguration und Anordnung von Klemmenleisten.

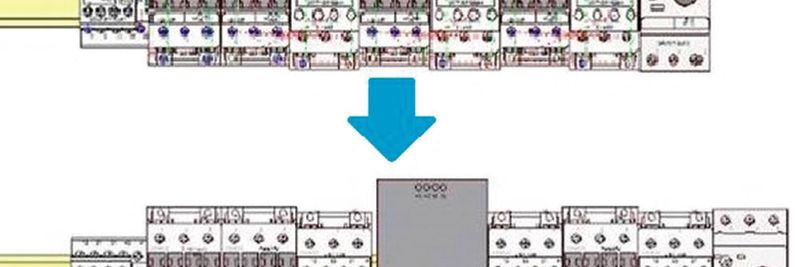

Weitere Massnahmen zur Produktivitätssteigerung betreffen die automatische Optimierung der Bauteilplatzierung in «E3.panel»: Beim Einfügen, Ändern, Löschen oder Sortieren von Klemmen werden die dazugehörigen Verbindungen beim Verschieben entfernt und anschliessend automatisch neu geroutet. Der Anwender hat dabei die Möglichkeit, jederzeit die Verbindungs- und Platzierungsmuster zu modifizieren und neu routen zu lassen, ohne die Verbindungslogik zu verlieren.

Alle Modifikationen in Echtzeit dargestellt

Grosse Projekte können über eine weiterentwickelte Echtzeit-Multi-User-Umgebung an mehreren Arbeitsplätzen gleichzeitig bearbeitet werden, wobei alle Modifikationen in Echtzeit dargestellt werden. Es kann dabei auf alle Objekte online zugegriffen werden, ohne vorher einzelne Blätter zur Bearbeitung auschecken zu müssen. -mei- SMM
