Weniger Platz- und Energiebedarf, dafür mehr Leistungsfähigkeit und höchste Batteriezellqualität – das ist der Ansatz der Maschinenbauer Dürr und Grob für ihre neue Konzeptfabrik für Lithium-Ionen-Batteriezellen. Auf der diesjährigen Messe «The Battery Show Europe» in Stuttgart zeigten die beiden Partner als grösster Aussteller, welche technischen Innovationen dies ermöglichen. Schlüsseltechnologien sind die Trockenbeschichtung der Elektroden, die ohne Trocknungsprozess auskommt, und eine leistungsstarke Z-Faltertechnologie für die Zellassemblierung mit integriertem Notching.

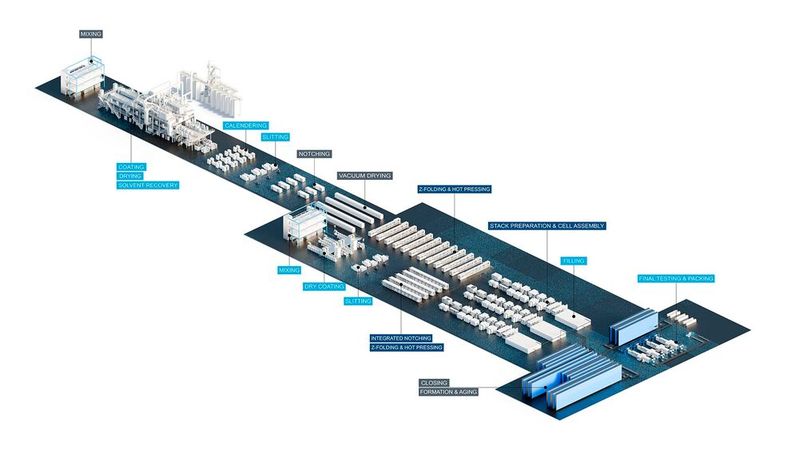

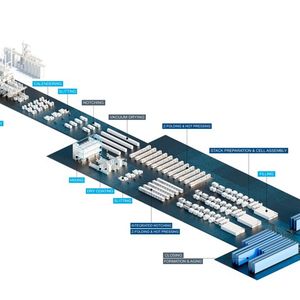

Bereits seit dem Jahr 2022 kooperieren die beiden global agierenden Unternehmen Dürr und Grob im Bereich der Produktionstechnologie für Lithium-Ionen-Batterien. Ziel ist es, sich gemeinsam als Systemanbieter von Batterieproduktionsanlagen in Europa und Nordamerika zu etablieren. «Mit unserem erweiterten Portfolio hochverfügbarer Maschinen und Anlagen decken wir gemeinsam nahezu die gesamte Wertschöpfungskette für die Batteriezellfertigung mit eigenen Technologien ab», sagt German Wankmiller, CEO der Grob-Gruppe. Neben einem klassischen Produktionslayout mit Nassbeschichtung haben die Partner eine Konzeptfabrik mit Trockenbeschichtung und der neuen Z-Falter-Technologie entwickelt: «Unsere Konzeptfabrik und insbesondere die Trockenbeschichtung stehen für die nächste Generation der Batteriezellfertigung. Dank leistungsfähiger und innovativer Technologien benötigt die Produktion 50 Prozent weniger Platz und Energie. Das bedeutet für unsere Kunden eine deutlich höhere Flächeneffizienz und niedrigere Betriebskosten», erklärt Dr. Jochen Weyrauch, CEO der Dürr AG.

Bildergalerie

Bildergalerie mit 6 Bildern

Effiziente und nachhaltige Trockenbeschichtung

Statt des konventionellen Slurrys wird im Activated Dry Electrode-Prozess ein trocken angemischtes Aktivmaterial verwendet. Dieses Pulvergemisch wird mit Kalandriermaschinen zu einem freistehenden Film gepresst, der anschliessend beidseitig auf die Kollektorfolie laminiert wird. Gegenüber der Nassbeschichtung entfallen somit der Trocknungsprozess sowie die Rückgewinnung und Aufbereitung von Lösungsmittel. Das spart Platz, Energie und Kosten. Vorteile hat der freistehende Film auch in Bezug auf die Materialeffizienz, denn überschüssiges Filmmaterial lässt sich vor dem Laminieren auf die Kollektorfolie vollständig in den Produktionsprozess zurückführen. Nach der Kalandrierung kann das Flächengewicht direkt gemessen werden, sodass eine bessere Kontrolle der Beschichtungsdicke möglich ist. Bei der anschliessenden Laminierung auf die Kollektorfolie wird eine geringere Kraft benötigt als bei der Kalandrierung im Nassbeschichtungsprozess, somit kommt es zu keiner Verformung der Folie, was die Verarbeitbarkeit für das nachgelagerte Notching und Stacking verbessert.

High-Speed-Zellassemblierung

Mit der neuen Generation des Z-Falters, die den Notching-Prozess integriert, erreicht Grob eine höhere Leistungsfähigkeit bei gleichzeitig geringerem Platzbedarf. Für eine besonders stabile und zuverlässige Anlagentechnik wird der Separator mit einer sehr gleichmässigen und niedrigen Bahnspannung über wenige Umlenkrollen geführt. Durch eine hochwertige Magaziniertechnik der Elektroden erreicht die Anlage eine Verfügbarkeit von 95 Prozent.

Präzise Elektrolytbefüllung mit Hochdruck

Mit einem von Dürr entwickelten Prozess können Batteriezellen in nur einem Schritt ohne Restgas befüllt werden. Im Unterschied zum konventionellen Prozess wird der Elektrolyt mit bis zu 30 bar direkt in die Zellen gefüllt. Der Befülldruck liegt damit zwei- bis dreifach über dem aktuellen Industriestandard. Das Prozessdesign ermöglicht eine präzise Dosierung und verkürzt den Befüllvorgang sowie das anschliessende Eindringen des Elektrolyts in das Aktivmaterial.

Produktionstechnologie für Batteriezellen

Dürr und Grob vertiefen strategische Partnerschaft

Durchgängige Digitalisierung

Ergänzt wird die Anlagentechnik von Dürr und Grob durch eine durchgängige digitale Abbildung des Produktionsprozesses. Bereits in der Planungsphase vor dem Produktionsstart ermöglicht ein digitaler Zwilling die Simulation der gesamten Fabrik und beschleunigt die Umsetzung vor Ort. Die Daten aus der Simulation fliessen in die MES/MOM-Software der Dürr-Tochter iTAC ein, mit der sich alle Produktionsschritte in der Batteriefertigung steuern und planen lassen. Wichtige Funktionen sind dabei die Rückverfolgbarkeit und Qualitätsanalyse, um Fehler in der Produktion zu vermeiden. So wird in Summe eine Produktion mit hoher Gesamtanlageneffektivität erreicht.

Innovationen in der Nassbeschichtung

Auch im klassischen Nassbeschichtungsprozess hat Dürr seine Technologien hinsichtlich Leistungsfähigkeit und Energieeffizienz weiter optimiert. Ein Beispiel ist die Automatisierung des Beschichters und der Schlitzdüsen, die einen geschlossenen Regelkreis für die Schichtdicke bilden und so zu einem schnelleren Produktionsanlauf führen und Ausschuss reduzieren. Im anschliessenden Trocknungsprozess können Batteriehersteller mit Lasertrocknern eine 50 Prozent schnellere Bahngeschwindigkeit fahren und besonders energieeffizient trocknen. Nach dem Trocknen wird die Elektrodenbeschichtung mit Kalandriermaschinen verdichtet. Die Maschinen der Dürr-Tochter Ingecal arbeiten dabei besonders präzise mit «Dynamic Gap Control»: Zwei Sensoren messen den Abstand der beiden Rollen zueinander auf 0,5 µm genau. So entsteht eine sehr gleichmässige Schichtdicke, wobei nicht mehr als die benötigte Kraft aufgewendet wird. Die Kalander von Dürr Ingecal werden sowohl bei der Nassbeschichtung als auch bei der Trockenbeschichtung zur Verdichtung des Films genutzt.
