Neue Sicherheits- Entlüftungskupplungen

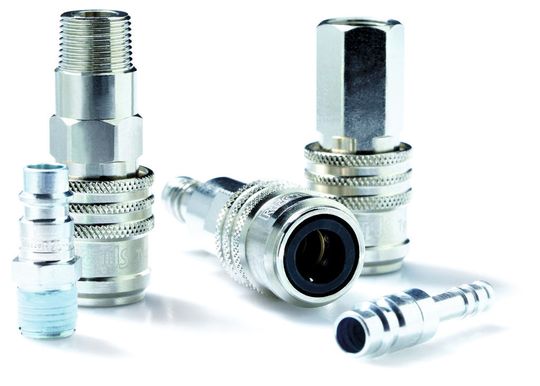

>> Mit der Serie 1600KE bringt Parker-Rectus eine neue Generation von Sicherheits-Entlüftungskupplungen auf den Markt. Mit ihren hohen Durchflusswerten und ihrer optimierten Entlüftungsfunktion setzt die zum Patent angemeldete Serie neue Massstäbe: Erstmals ist es gelungen, eine Kupplung zu entwickeln, die sowohl die Sicherheitsvorteile einer Entlüftungskupplung als auch die optimierten Durchflusswerte des Ultra-High-Flow-Ventils bietet.

Anbieter zum Thema

Schwarz AG - Warmpresswerk

Angehrn AG - Umformtechnik

Parker Hannifin Europe Sàrl

joe. Bei der neuen, zum Patent angemeldeten Serie 1600KE handelt es sich um eine Kombination aus bewährter Rectus-Sicherheits-Entlüftungstechnologie und den Hochleistungsventilen der Serien 1600/ 1625. «Das Ultra-High-Flow-Ventil ermöglicht dabei Durchflusswerte, wie sie in dieser Klasse bislang nicht möglich waren», betont Olaf Nowack, Rectus Division Engineering Manager. «Die robuste Gesamtmetallkonstruktion, die hohen Durchflusswerte und das Standard-Euro-Profil machen die Kupplung zum Highlight unseres Angebots im Pneumatikbereich und zum idealen Produkt für eine Vielzahl industrieller Anwendungen», so Nowack. Mit der neuen Serie 1600KE können Unternehmen nun in vielen industriellen Einsatzbereichen für eine hohe Leistungsfähigkeit sorgen – bei gleichzeitig verbesserter Arbeitssicherheit.

Klein – aber leistungsstark

So zeichnet sich die Rectus-1600KE-Serie trotz kompakter Bauweise durch grosse Leistung aus: Mit einem Eingangsdruck von 6 bar erzielt die Kupplung einen Durchfluss von 2020 l/min bei minimalem Druckabfall von 0,5 bar. Der maximale Betriebsdruck liegt bei 12 bar, die Nennweite beträgt 7,8 Millimeter. Durch das Ultra-High-Flow-Ventil wird nicht nur ein hoher Durchfluss gewährleistet, die optimierte Entlüftungsfunktion sorgt auch für einen geringen Lärmpegel beim Entlüften.

Sicher – und einfach zu bedienen

Herzstück der zum Patent angemeldeten Kupplungsserie ist die innovative Entlüftungsautomatik, die sich durch zwei getrennte Verriegelungssysteme auszeichnet: Beim ersten Zurückschieben der Entriegelungshülse entweicht bei fixiertem Stecker nur die komprimierte Luft; erst durch nochmaliges Betätigen der Entriegelungshülse in Richtung Stecker wird auch das zweite Verriegelungssystem freigegeben und damit die Verbindung gelöst. Die Bedienung ist dabei ganz einfach: Sie erfolgt im Einhand-Betrieb.

Dadurch setzt die 1600KE-Serie in puncto Unfallschutz neue Massstäbe. So verhindert sie zuverlässig den gefährlichen «Peitschenhieb», der durch die plötzliche Entspannung beim Trennen von Druckluftverbindungen hervorgerufen werden kann. Bei der neuen Serie – welche die Forderungen der ISO 4414 und DIN EN 983 erfüllt – erfolgt die Entlüftung beim Entkuppeln. «Durch das drucklose Entkuppeln besteht keine Gefahr, dass unter Druck stehende Schläuche umhergeschleudert werden», erklärt Kupplungsspezialist Nowack.

Die neue Serie ist austauschbar mit den Rectus-Serien 25KE und 26KE im Nennweitenbereich 7,4 mm. Neben dem Einstiegsmodell der neuen Serie sind, um die Reihe zu vervollständigen, fünf weitere Kupplungen in verschiedenen Grössen geplant. Nowack ergänzt dazu: «Damit deckt diese neue Generation von Sicherheits-Entlüftungskupplungen alle Einsatzmöglichkeiten für den Maschinenbau und für Druckluftanwendungen ab.» <<
