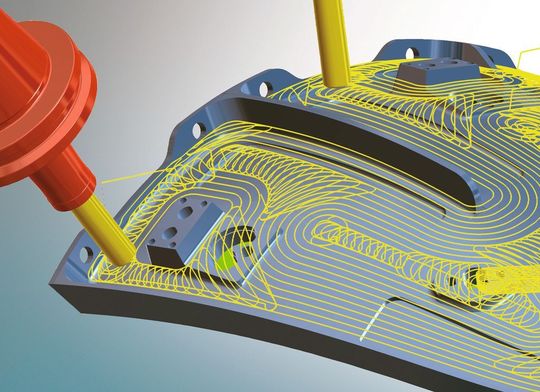

Halle 8, Stand N01 Rund 90 Prozent aller CAM-Strategien basieren traditionell auf der Annahme zweier Hauptrichtungen: der Werkzeugachse (Z-Achse) und der darauf im Winkel von 90 Grad stehenden Achse (Normalachse). Damit kann in einer primär «flachen» Welt bestens gearbeitet werden. Die neue Bearbeitungsstrategie in Hyper-Mill des Unternehmens Open Mind nimmt nun die gekrümmte Fläche als Normalfläche an und lässt das Werkzeug in jedem Punkt in einem Winkel von 90 Grad dazu arbeiten. Die Strategie verhält sich dann so, als wäre es ein «verbogenes» Z-Schruppen oder -Schlichten. Das macht die Erstellung des NC-Programms laut Unternehmen einfach und schnell. Das neue Verfahren eignet sich beispielsweise für Kavitäten, wie sie vielfach im Formen- und Werkzeugbau zu finden sind, für die Bearbeitung von Turbinengehäusen, von Teilen mit Strukturen (Aerospace), für Reifennegativformen und -seitenschalen sowie Kunstholzmodelle, für Schnittwalzen, Objektive, Uhren- und Schmuckteile, um nur einiges zu nennen. Da sich das Werkzeug «normal» zur Bodenfläche ausrichtet, gibt es kaum Hinterschnitte. Jede beliebige Werkzeugform kann zum Einsatz kommen: Schaftfräser, Radienfräser, Kugelfräser und konische Fräser. Die Anstellung des Werkzeugs wird für die Bearbeitung, entweder von Bodenflächen des Modells oder einer zusätzlichen konstruierten Führungsfläche, errechnet. Darüber hinaus kann diese Strategie mit Hyper-Maxx (Bearbeitungsstrategie für das High-Performance-Schruppen) kombiniert werden. Das komplett in Hyper-Mill integrierte Modul vereint optimale Fräswege und maximalen Materialabtrag und minimiert somit die Bearbeitungszeit deutlich. <<
