Sensorik Sichere Grenzstanderkennung

Bedingt durch die unterschiedliche Medienbeschaffenheit von Schüttgütern kommt es bei der Grenzstanderkennung in Prozesstanks bei Verwendung der gängigen Sensorsysteme häufig zu messtechnischen Herausforderungen. Unter zusätzlichen physikalischen Einflüssen wie Temperaturschwankungen oder Druckbelastungen stossen diese Sensoren schnell an ihre Einsatzgrenzen. Abhilfe schafft hier die CleverLevel-Serie von Baumer.

Anbieter zum Thema

Nabtesco Precision Europe GmbH

Sick AG

Nordson (Schweiz) AG - EFD Dosiertechnik

Baumer Electric AG

In der Nahrungsmittelindustrie werden Schüttgüter in Form von pudrigem Mehl, faserigen Gewürzen, feinem Zucker, grobkörnigen Kaffee- und Kakaobohnen oder ganzen Nüssen in verschieden grossen Silos zwischengelagert oder in Mischtanks weiterverarbeitet. Damit alle Produktionsschritte reibungslos funktionieren und die hohen Qualitätskriterien der Branche eingehalten werden, dürfen die Feststoffe einen bestimmten Füllstand weder unter- noch überschreiten.

Bei vielen Applikationen ist es nicht möglich, den Medienzustand im Tank mittels Schauglas von aussen zu erkennen. Man sieht nicht, wenn es bei Kaffee- und Kakaobohnen sowie anderen Granulaten unter Einwirkung von Druck und Temperatur zum Austritt von Ölen und Feuchtigkeit kommt oder bei pudrigen Feststoffen unter Einwirkung von Feuchtigkeit zu Klumpenbildung. Dann neigen vor allem elektromechanische Sensoren wie Schwinggabeln oder Drehflügler zu Fehlmessungen und signalisieren noch einen Grenzstand, obwohl dieser bereits unterschritten wurde. Das Resultat sind ungeplante Anlagenstopps und Produktionsausfälle mit hohen Folgekosten, bedingt durch Reparatur- und Reinigungsaufwendungen. Im Gegensatz dazu kann der wartungsfreie CleverLevel Prozesse optimieren und Betriebskosten reduzieren.

Flexibel einsetzbar

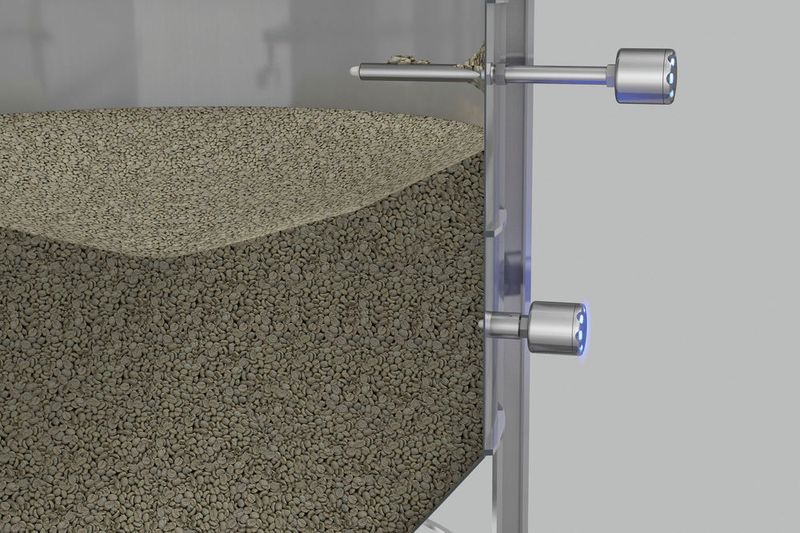

Wegen der unterschiedlichen Bauformen kann er in nahezu allen Applikationen der Grenzstanderkennung eingesetzt und optimal im Prozess platziert werden. Bei der Standardversion ragt die Sensorspitze nur 12 mm in den Innenraum und erlaubt dadurch eine effektive Positionierung auch bei schwierigen Tankgeometrien oder Einbauten wie Rührwerken. Die 100 oder 250 mm lange Variante mit Sliding Connection kann tiefer in den Tank hinein positioniert werden. Dadurch werden klebrige Anhaftungen an der Sensorspitze verhindert. Die hängende Variante bietet sich bei Montage unter beengten Platzverhältnissen von oben durch die Silodecke an. Dies ist zum Beispiel bei wabenförmigen Silos der Fall, die dann eingesetzt werden, wenn auf geringer Fläche mehrere Behälter untergebracht werden müssen. Ein seitlicher Einbau für die Grenzstanderkennung wäre in dieser Anordnung nur vereinzelt möglich. <<

(ID:43660154)
