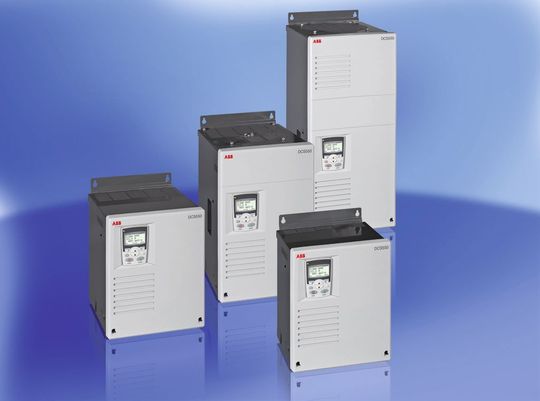

ABB Schweiz AG: Neuer benutzerfreundlicher Gleichstromantrieb

>> Mit dem Gleichstromantrieb DCS550 bietet ABB dem Maschinenbau einen DC-Drive, der moderne Antriebs- mit bewährter Gleichstromtechnik verbindet. Mit kompaktem Design und robuster Technik ist dies der passende Gleichstromantrieb für Neuinstallationen wie auch für Modernisierungen. Integrierte Wicklerfunktion, Programmierbarkeit und eine leistungsstarke Feldversorgung sorgen für eine hohe Flexibilität beim Anpassen an die Maschine.

Anbieter zum Thema

Fastems Sales Agent: Gennaro Teta (omnino technology)

maxon international ag

FN NIEDERHAUSER AG

ABB Schweiz AG Corporate Research

joe. Der DCS 550 ist mit einer Leistung von bis zu 500 kW bei einem Strom von 20 bis 1000 A und einer Spannung von 230 bis 525 VAC lieferbar. Ausgelegt ist er für eine Vielzahl von Applikationen wie beispielsweise Extruder, Zentrifugen, Drahtziehmaschinen, Druckmaschinen, Beschichtungsanlagen und allgemeine Maschinenbauapplikationen; sowie für die Nachrüstung analoger Gleichstromtechnik. Durch das robuste Design eignet sich der Antrieb auch für sehr raue Betriebsbedingungen. Der neue Stromrichter ist kompatibel mit seinem weltweit erfolgreichen Vorgänger DCS400. Gleiche Abmessungen und Anschlusstechnik sichern einen problemlosen Umstieg und Austausch. Die kompakte Bauweise sowie seine einfache Bedienung und Handhabung mittels Komfort-Bedienpanel, Inbetriebnahmeassistenten und Selbstoptimierung aller Reglerfunktionen unterstützen dies zusätzlich.

Umfassendes Komplettpaket

Bereits das Grundgerät verfügt über zahlreiche serienmässige Hardware-Schnittstellen, wie unter anderem einen Inkrementalgeber- und einen analogen Tacho-Eingang. Sein Komfort-Bedienpanel bietet eine mehrsprachige alphanumerische Anzeige (fünf Sprachen) und eine mehrsprachige Hilfefunktion. Jeder Bedienschritt wird klar und für den Anwender einfach nachvollziehbar angezeigt.

Der Gleichstromantrieb weist gegenüber seinem Vorgänger eine höhere Anzahl analoger Eingänge und eine höhere Genauigkeit auf, sodass anspruchsvollere Regelungen realisiert werden können. Auch der Feldstrom wurde signifikant erhöht, dadurch kann ein viel grösserer Bereich von unterschiedlichen Gleichstrommotoren versorgt werden.

Das im Komplettpaket enthaltene PC-Tool «DriveWindow Light» (DWL) gewährleistet eine einfache, schnelle Inbetriebnahme und Wartung des Stromrichters. Der DWL-Inbetriebnahme-Assistent bietet durch den interaktiven Dialog eine wertvolle Unterstützung. Mittels «adaptiver Programmierung» mit 16 Funktionsblöcken können eigene Funktionsanpassungen einfach und anschaulich grafisch konfiguriert, getestet und dokumentiert werden.

Integrierte Wicklerfunktionalität

Eine neue integrierte Wicklersoftware mit vordefinierten Makros für die vier gängigen Wicklertypen (Geschwindigkeitsregelung, indirekte Zugregelung, direkte Zugregelung, Tänzerregelung) ermöglicht eine schnelle Inbetriebnahme des Wicklers. Die Einstellung und Anpassung der verschiedenen Wicklertypen erfolgt durch einen grafischen Assistenten in DWL.

Einfaches Upgrade von Analog-Stromrichtern

Der Signallauf und die aktuellen Werte innerhalb der Regelschleife können direkt im Diagramm angezeigt werden. Zusätzliche Verbindungen zu digitalen oder analogen Steuersignalen können einfach und schnell hinzu konfiguriert werden.

Der Neue ermöglicht im Weiteren einen einfachen Ersatz installierter Analog-Stromrichter, für die es oftmals keine Ersatzteile oder Wartungs-Know-how mehr gibt. Mit dem DCS550 lassen sich solche bestehenden Maschinen durch Austausch der alten Antriebskomponenten kostengünstig erhalten, ohne auf moderne Bedienungsfreundlichkeit und Kommunikationsfähigkeit des Antriebs verzichten zu müssen. Durch seine Kompaktheit und die flexible Programmstruktur lässt sich der neue Stromrichter einfach an die Original-Steuer- und Signalstruktur anpassen. Dank vielfältiger Feldbusschnittstellen können mit ihm auch moderne übergeordnete PLCs digital eingebunden werden.<<
