Robotik Aufklappbare Energiekette für 3D-Bewegungen

>> Der Energieketten-Spezialist Igus erweitert sein bewährtes dreidimensionales Energieführungssystem namens «Triflex R» um die auf der Automatica präsentierte Variante TRLF 100. Jedes Kettenglied der neuen Version hat drei schwenkbare Öffnungsstege, die jederzeit aufgeklappt werden können, was das Befüllen mit grossen Leitungsdurchmessern oder -paketen deutlich erleichtert.

Anbieter zum Thema

Antrimon Group AG

GRIBI Hydraulics AG

ATP Hydraulik AG

igus Schweiz GmbH

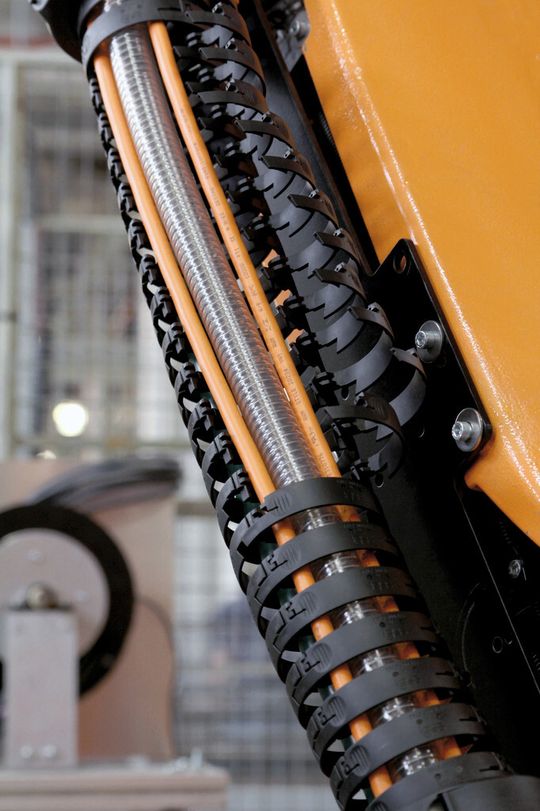

joe. Wenn eine leicht zu befüllende und kostengünstige 3D-Energiekette gebraucht wird, die ausserdem leicht zu handhaben ist, war bislang die Variante TRL (L = Light) von Igus erste Wahl. Leitungen und Schläuche können einfach eingedrückt werden. Mit der neuen Variante TRLF 100 (F = Flip open) mit einer Innenhöhe von 38 mm und einem Biegeradius von 145 mm wird das Befüllen oder der Austausch von Leitungen jetzt noch leichter, da sich die einzelnen Kettenglieder dank eines pfiffigen Schnappmechanismus per Hand oder Schraubendreher einfach aufklappen lassen. Dadurch kann das Einlegen grosser Befüllungsdurchmesser, wie dicker und/oder steifer Schläuche oder einer grossen Anzahl von Einzelleitungen, in Rekordzeit umgesetzt werden. Damit werden kostspielige Stillstandszeiten auf das absolut Nötigste reduziert.

Für leichte Roboteranwendungen geeignet

Wie alle anderen Mitglieder der bewährten «Triflex R»-Familie kann die neue Energiezuführung durch ihren modularen Aufbau beliebig verlängert oder verkürzt werden. Eine Verdrehung pro Kettenglied um ± 10° in der Längsachse ermöglicht definierte Torsionsbewegungen. Das unterstützt ein sicheres Führen der Schläuche und Leitungen selbst um schwierige Geometrien. Die TRLF 100 ist kompatibel mit den Kettengliedern der bewährten TRL 100, individuelle Kombinationen sind möglich. Die neue Energiekette ist für leichte Roboteranwendungen oder sonstige 3D-Bewegungen gedacht, bei denen keine Störkanten vorhanden sind, an denen die Energiekette hängen bleiben kann. Darüber hinaus sind auch Leitungsführungen im gesamten Maschinenbau denkbar. Weitere Grössen sind in Vorbereitung. <<

(ID:34201280)
