Baumer Electric AG: Brückenverstärker für exakte Kraftmessketten

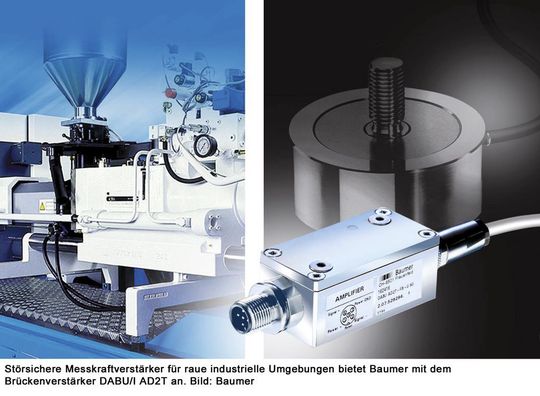

Der Brückenverstärker mit rein analogem Signalpfad wandelt mV/V-Signale von Dehnmessstreifen-Brückenschaltungen in ein Spannungssignal oder ein Stromsignal (Version DABI/DABI) um. An den Eingang des Verstärkers kann je nach Produkttyp 2x ¼ Brücke oder eine Vollbrücke angeschlossen werden. Der DABU/I AD2T weist eine Bandbreite von 1000 Hz bei einem guten Signal-Rausch-Verhältnis auf. Der grosse Tarierbereich von ± 6 mV/V ermöglicht eine einfache und sichere Inbetriebnahme der Messkette auch bei ungünstigen Einbaubedingungen. Die Tarierfunktion benötigt nur 5 ms und kann über einen Steuerimpuls ausgelöst werden. Der Eingangssignalbereich des Verstärkers liegt bei 0,25…2 mV/V. Das kompakte, robuste Aluminium-Gehäuse des DABU/I AD2T erreicht die Schutzart IP65. Da er keine mechanischen Teile besitzt, ist der Verstärker sehr vibrationsbeständig, was ihn besonders für den Einsatz in industriellen Anwendungen qualifiziert. Die elektromagnetische Verträglichkeit des Vollbrückenverstärkers DABU/I AD2T wurde gemäss der Norm EN 61000 getestet. Er eignet sich für statische und zyklische Messungen und wurde als Messkettenergänzung für alle Kraft- und Dehnungssensoren entwickelt. Damit unterstützt er das Strain-Mate-Prinzip, das die Schliesskraftmessung mittels Messringen ohne zeitaufwendiges Aufkleben von Dehnmessstreifen erlaubt. <<
