Baumer Electric AG: Druckmessung für hygienische Prozesse

>> Das Plattenfedermanometer DP 100 von Baumer Electric ist ein Druckmessinstrument, welches speziell zur Messung bei hygienischen Prozessen entwickelt wurde. Das Instrument arbeitet rein mechanisch ohne Prozessflüssigkeit und kann bei bei einer dauerhaften Maximaltemperatur von 80 °C eingesetzt werden.

Anbieter zum Thema

Schneider Electric GmbH

Kubo Tech AG

Ramseier

Baumer Electric AG

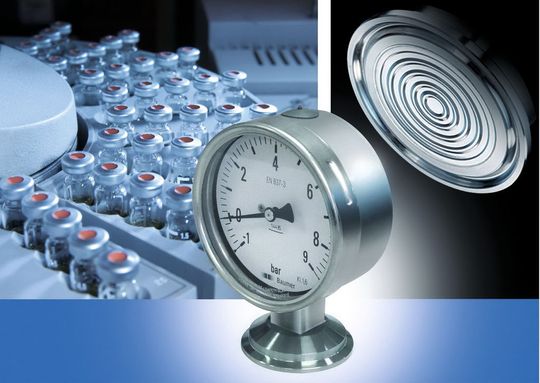

ari. Mit dem Plattenfedermanometer DP100 bietet Baumer ein Druckmessinstrument an, das speziell für hygienische Prozesse konzipiert wurde, wie sie bei der Herstellung von Medikamenten oder Lebensmitteln vorkommen. Das Manometer der Schutzart IP65 arbeitet rein mechanisch ohne Verwendung einer Druckübertragungsflüssigkeit. Damit ist auch im Fall einer Beschädigung der Plattenfeder eine Verunreinigung des zu messenden Mediums ausgeschlossen.

Das DP100 ist mit einer Vielzahl von hygienegerechten Standardanschlüssen verfügbar. Alle vom Medium berührten Bauteile sind aus Edelstahl 1.4435 (316L). Die Membranoberfläche hat einen Rauheitswert von Ra < 0,5 µm.

Edelstahlgehäuse – mit Prozessanschluss verschweisst

Das Bajonettringgehäuse des DP100 besteht aus Edelstahl 1.4301 und ist mit dem Prozessanschluss verschweisst. Für die Sichtscheibe wird wahlweise Mehrschichten-Sicherheitsglas oder Instrumentenflachglas verwendet. Das Manometer kann bei Umgebungstemperaturen von –20 bis 60 °C eingesetzt werden.

Die maximale Temperatur des zu messenden Mediums kann dauerhaft 80 °C betragen, kurzzeitig sogar bis zu 150 °C. Damit eignet sich das DP100 hervorragend für den Einsatz in SIP-Prozessen (Sterilization in Place). Auf Wunsch kann das Gerät in einer Variante geliefert werden, die komplett im Autoklave sterilisierbar ist.

Messbereiche und Messgenauigkeit

Das Manometer ist für die Messbereiche 0…6 °bar, 0…10 °bar, –1…5 °bar und –1…9 °bar erhältlich und 1,3-fach überdrucksicher. Die Messgenauigkeit entspricht der Klasse 1,6 nach EN°837-3.

Da diese Messgeräte ohne Druckübertragungsflüssigkeit arbeiten, kommen sie als Alternative zu Messgeräten mit Druckmittler bevorzugt dort zum Einsatz, wo eine Verunreinigung des Prozessmediums im Falle eines Defektes unbedingt verhindert werden muss. Dies ist der Fall, wenn sehr hochwertige Medien verarbeitet werden oder Verunreinigungen des Mediums eine erhebliche gesundheitliche Gefährdung zur Folge hätten. <<
