Baumer Electric AG: Überlastsichere DSRC-Messringe

Anbieter zum Thema

Schwarz AG - Warmpresswerk

Angehrn AG - Umformtechnik

DMB Technics AG

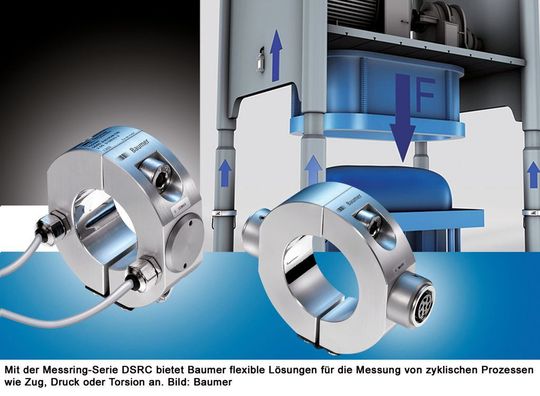

Mit der Messring-Serie DSRC bietet das Unternehmen Baumer flexible Lösungen für die Messung von zyklischen Prozessen wie Zug, Druck oder Torsion an. Die Messringe bieten eine hohe Wiederholgenauigkeit von 0,1 % F.S. Aufgrund des patentierten Strain-Mate-Prinzips mit Druckmessstreifen messen die Sensoren stets im Kraftnebenschluss und sind daher überlastsicher. Dank ihrer robusten Mechanik sind die Messringe, laut Aussagen des Unternernehmens, der DSRC-Serie langlebig und praktisch unzerstörbar. Weil die Ringe festgeschraubt werden, entfällt eine Oberflächenbehandlung. Die schnelle Montage führt zu erheblichen Zeit- und Kostenersparnissen gegenüber geklebten Sensoren. Alle Messringe der Serie DSRC verfügen über einen Messbereich von ± 1000 με, wobei 1 με einer Dehnung von 0,001 mm pro Meter Welle entspricht. Das Ausgangssignal bei 1000 με beträgt bei ergänzter Vollbrücke 1 mV/V. Neben der hohen Wiederholgenauigkeit weisen sie eine Kennlinienabweichung von <1 % F.S. und eine Anstiegszeit (auf Stahl) von < 1 ms auf. Mit dem DSRC AX steht eine Version mit axialem Steckerabgang zur Verfügung. Die anderen Geräte der Serie verfügen jeweils über einen radialen Steckerabgang. Alle DSRC-Messringe sind aus eloxiertem Aluminium mit einer Schutzfolie aus rostfreiem Stahl gefertigt und entsprechen der Schutzart IP54. Die Messringe der Serie DSRC messen die Oberflächendehnung an Holmen, Wellen, Achsen und Zylindern. <<
