Zerspanung Chiron-Werke GmbH & Co. KG: Fertigungszentren für die 5-Achs-Bearbeitung

>> Schnelle Präzisions-Fertigungszentren für die 5-Achs-Komplettbearbeitung und als Automationslösung zeigte Chiron Anfang 2012 auf den Messen Nortec vom 25. bis 28. Januar in Hamburg und Metav vom 28. Februar bis 3. März in Düsseldorf. Live unter Span zu sehen waren das kompakte einspindelige FZ 12K S five axis und das leistungsstarke DZ 15 W Magnum mit zwei Spindeln, das der Hersteller zusammen mit der integrierten Automationslösung Flexcell Uno präsentierte.

Anbieter zum Thema

TYP AG

TBS Werkzeugschärferei AG

eMDe Blechfabrik AG

Chiron Büro Schweiz

Chiron-Werke GmbH & Co. KG

Das FZ 12K S five axis der Firma Chiron-Werke GmbH & Co. KG ist ein einspindeliges Fertigungszentrum für die kostengünstige Bauteilfertigung in höchster Präzision, das in zahlreichen Branchen von der Uhren- und Schmuckindustrie über die Medizintechnik und den Maschinen- und Automobilbau bis zur Luftfahrt einsetzbar ist.

Drei digital geregelte, direkt angetriebene Achsen sorgen – zusammen mit dem integrierten 2-Achs-Schwenkrundtisch – für eine kompakte 5-Achs-Komplettbearbeitung auf kleinstem Raum und mit hervorragenden Oberflächenqualitäten. Direkte, absolute Wegmesssysteme in allen Achsen garantieren höchste Genauigkeit und Prozesssicherheit.

Dynamisches Bearbeiten und schnelles Rüsten

Bis zu 177 mögliche Werkzeugplätze und der automatische Wechsel innerhalb von 2 Sekunden reduzieren Rüstzeiten und erleichtern das wirtschaftliche Bearbeiten auch von aufwändigen Bauteilen. In der Fertigung ist das FZ 12K S five axis dank Spindeldrehzahlen von maximal 40 000 U/min, Span-zu-Span-Zeiten von 2,1 s, Eilgängen bis 75 m/min und kraftvollen Achsbeschleunigungen dann besonders dynamisch und produktiv.

5-Achs-Komplettbearbeitung: schnell u. in hoher Güte fertigen

Selbst komplexe Werkstücke können beim FZ 12K S five axis in einer Aufspannung mit Hilfe des 2-Achs-Schwenkrundtisches und seiner fünf simultan gesteuerten Achsen problemlos, schnell und in hoher Güte gefertigt werden.

Der Tisch mit einem Schwenkbereich von ±120 Grad wird digital und direkt mit zwei Chiron-Torque-Motoren angetrieben: die 4. Achse mit 100 U/min und die 5., um 360 Grad drehende Achse mit bis zu 1000 U/min.

Automationslösung mit zwei Spindeln

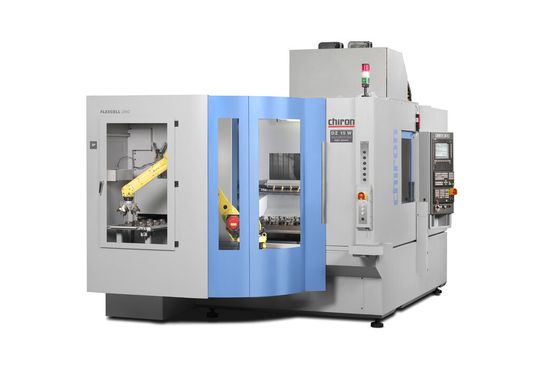

Doppelte Produktivität dank zweier Spindeln bietet das leistungsstarke Fertigungszentrum FZ 15 W Magnum mit extragrosser Kabine, das der Hersteller zusammen mit der integrierten Automationslösung Flexcell Uno zeigt.

Spindeldrehzahlen von maximal 20 000 U/min, Span-zu-Span-Zeiten ab 1,7 s und ein Werkzeugwechsel innerhalb 0,9 s zeigen beispielhaft, dass das DZ 15 W Magnum dem einspindeligen Modell seiner Baureihe technisch absolut ebenbürtig ist. Bei der Produktivität liegt das Fertigungszentrum jedoch weit vor der Variante mit einer Spindel, denn die Stückkosten lassen sich bei doppelspindeliger Bearbeitung mehr als halbieren.

(ID:32590590)
