Wireless-Applikation Datenlogger mit Funk-Sensoren

Temperatur-, Feuchte- und Druckwerte mittels Mini-Sendemodulen über lange Zeiträume und bei Betriebstemperaturen von -20 bis zu 125 °C permanent aufzeichnen, selbst an unzugänglichen Orten: Diese Möglichkeiten bietet der neue, im 868-MHz-ISM-Band arbeitende, MSR385WD-Funk-Datenlogger der MSR Electronics GmbH.

Anbieter zum Thema

Hartmetall-Werkzeugfabrik Paul Horn GmbH

Reimmann AG - Werkzeugmaschinen

Wegmüller AG

MSR Electronics GmbH

Zwei Jahre nach der Markteinführung des ersten Funk-Datenloggers in der Reihe der miniaturisierten MSR-Datenlogger baut das Schweizer Technologieunternehmen sein Angebot weiter in Richtung Wireless-Applikationen aus. Mit dem MSR385WD bringt die MSR Electronics GmbH deshalb einen Funk-Datenlogger auf den Markt, welcher sich vor allem durch einen sehr weiten Arbeitstemperaturbereich der Miniatur-Sendemodule auszeichnet.

Temperaturfeste Sendemodule

Um die Temperaturfestigkeit der Mini-Sendemodule zu gewährleisten, greift MSR auf jahrelange Erfahrung im Bereich Silikon-Vergusstechnik für wasserdichte Elektronik-Anwendungen zurück. Mit dieser Technik lassen sich die Funk-Sensoren der Sendemodule optimal schützen, was messtechnische Anwendungen selbst bei rauen Umgebungsbedingungen erlaubt. Die Messwertübertragung der wahlweise mit internen oder externen Temperatur-, Feuchte- und Drucksensoren ausgestatteten Sendemodule erfolgt dabei im lizenzfreien ISM-Frequenzband bei 868 MHz und über Distanzen von bis zu 500 m. Mess- und Übertragungsintervalle der Sendemodule sind wie folgt einstellbar: 1 s, 10 s, 1 min, 15 min, 1 h. Die Spannungsversorgung der Sendemodule erfolgt mittels Li-Po-Akku mit 260 mAh oder mit einer 800-mAh-Li-SOCl2-Batterie. Ein optimiertes Power-Management sorgt dafür, dass die Energieversorgung je nach Häufigkeit der Messungen und Funkübertragungen für bis zu fünf Jahre gewährleistet wird. Ein solches kompaktes Sendemodul verfügt in der kleinsten Gehäuse-Variante bei einem Gewicht von 25 g gerade mal über Aussenmasse von 35 x 55 x 25 mm und kann so auch an unzugänglichen Orten platziert werden.

Datensicherheit bei Stromausfall

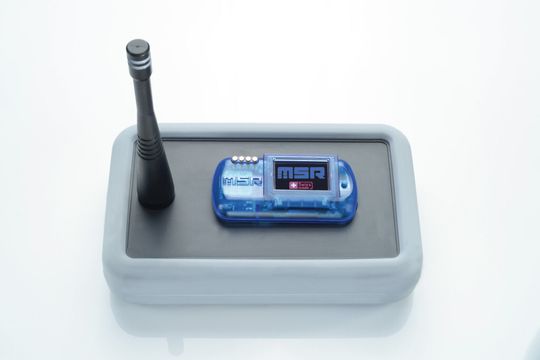

Der Mehrkanal-Datenlogger mit integriertem ISM-Band-Empfangsmodul empfängt und speichert die Messdaten von bis zu zehn Sendemodulen. Ein integrierter Flash-Speicher sorgt für Datensicherheit bei Stromausfall. Die vom Datenlogger aufgenommenen Messwertverläufe können via USB-Schnittstelle ausgelesen und mit der MSR-PC-Software zur Datenanalyse weiterverarbeitet werden. «Zusätzlich», so Wendelin Egli, Geschäftsführer der MSR Electronics GmbH, «ist die Verbindung über ein GSM-Modul bei uns in Entwicklung.» Diese erlaubt gemäss die Anbindung des MSR385WD an die «MSR SmartCloud», den webbasierten Service von MSR Electronics zur standortunabhängigen Datenüberwachung. Zur kompakten Anzeige von Daten ist der Datenlogger mit einem farbigen OLED-Display ausgestattet. Dieses ermöglicht das einfache Ablesen von Messwerten selbst bei völliger Dunkelheit und aus praktisch jedem Betrachtungswinkel. Das Ein- und Ausschalten des Displays erfolgt manuell, konfigurieren lassen sich die gewünschten Anzeigedaten mit der MSR-PC-Software. <<
