CAD/CAM Delcam reduziert die Bearbeitungszeiten

Delcam präsentiert wieder eine breite Produktpalette an CAM- und CAD-Produkten für die verschiedensten Branchen und Einsatzgebiete – ergänzt durch Software für das CAD-Modell-basierte 3D-Messen. Neben den neuesten Versionen von FeatureCAM, Delcam for SolidWorks sowie PowerInspect steht im Rampenlicht PowerMill 2013 mit seiner neuartigen Schruppstrategie Vortex und der neuen Technologie MachineDNA.

Anbieter zum Thema

CAMSOL GmbH

Wenk AG

AM Engineering AG

DELCAM GmbH

Mit Vortex, eine von Delcam zum Patent angemeldete Eigenentwicklung, lassen sich die Bearbeitungszeiten beim HSC-Schruppen massiv reduzieren. Der Trick: Da Vortex den Umschlingungswinkel über den gesamten Werkzeugweg hinweg kontrolliert, bleibt auch bei grösstmöglichen Zustellungen die Schnittgeschwindigkeit stets absolut konstant. «Gleichzeitig sinken die Werkzeugkosten, da es im Gegensatz zu konventionellen Strategien auch bei stark gekrümmten Konturen mit Vortex zu keiner Wechselbelastung des Werkzeugs kommt», so Walter van Doorne, Leiter Technik bei der Delcam GmbH in Obertshausen.

Parameter interpretieren für eine optimale Frässtrategie

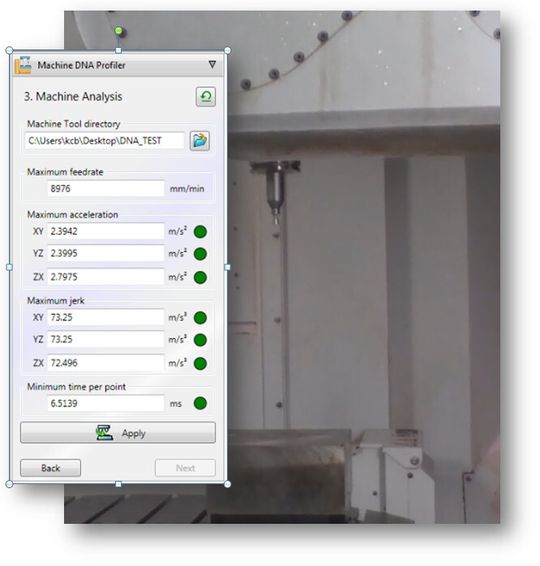

Eine weitere bahnbrechende Neuheit, die auf der Euromold zu sehen war, ist MachineDNA. Mit dieser Technologie werden die individuellen Eigenschaften der Werkzeugmaschine und der verwendeten Steuerung (CNC) ermittelt und an PowerMill weitergeleitet. Erfasst werden beispielsweise Parameter wie der kleinste Radius, der ohne Vorschubverlust gefahren werden kann, die bestmögliche Punkteverteilung in Konturen oder die Art der Übergänge zwischen Linien und Kreisen. Diese Eigenschaften sind bei Werkzeugmaschinen unterschiedlich und haben einen nicht unerheblichen Einfluss auf das Fräsergebnis. MachineDNA interpretiert diese Parameter und sorgt so für eine optimale Frässtrategie, die exakt auf die jeweilige Maschine abgestimmt ist.

In der Schweiz sind die Produkte bei den Firmen Camsol GmbH und AM Engineering AG erhältlich.
