Emil Otto: Mit universellen Flussmitteln kolbenlöten Flussmittel standardisiert aktivieren

Flussmittel einheitlich und unabhängig von unterschiedlichen Aktivatoren in der Serienfertigung nutzen zu können, erweist sich als vorteilhaft. Reaktionen zwischen unterschiedlichen Chemikalien sind ausgeschlossen, ebenso Verwechslungen durch das Personal.

Anbieter zum Thema

Bopp G. & Co. AG

Ramseier

DMB Technics AG

EMIL OTTO Flux- u. Oberflächentechnik GmbH

Flussmittelgele nutzt man häufig für Reparaturen auf bestückten Leiterplatten. Dabei verwendete man bisher überwiegend spezielle Flussmittel zum Hand- und Reparaturlöten. Diese beinhalten allerdings andere als in der Serienfertigung genutzte Aktivatoren. Vom Spezialisten Emil Otto nunmehr entwickelte und verwirklichte Flussmittelgele basieren auf einheitlichen Aktivatoren. Diese waren schon bisher in üblichen Elektronikflussmitteln für die Serienfertigung enthalten. Wie Markus Gessner, Marketing- und Vertriebsleiter der Emil Otto GmbH, erläutert, ist damit sein Unternehmen einzig, Flussmittel als Konzentrate, verarbeitungsfertige Lösungen und als Gel mit einheitlichen Aktivatoren zur Verfügung zu stellen.

Für unterschiedliche Lötverfahren geeignet

Für seine Flussmittel EO-B-001A bis C, EO-B-002A bis C, EO-B-006A bis C, EO-B-007A bis C und EO-B-009A bis C kann der Hersteller das entsprechende Gel mit identischem Aktivatorensystem bereitstellen. Das jeweilige Gel ist hochkonzentriert und zeichnet sich unter anderem durch hohe Aktivität sowie gute Benetzung und Ausbreitung aus. Deshalb sollte die Paste nur in kleinsten Mengen aufgebracht werden. Dies geschieht vorteilhaft aus einer Dosierspritze mit einer Metalldosiernadel. Letztere sorgt für eine genaue Applikation und exaktes Positionieren des Flussmittels.

Die Flussmittelgele wurden auf Standardlötsystemen getestet und erwiesen sich als gut für die Praxis geeignet. Beispielsweise das bestehende Flussmittel EO-B-006 sorgte für zuverlässiges Löten auf unterschiedlichen Leiterplattentypen (HAL, OSP, Kupfer). Das Flussmittel ist inzwischen in den Versionen A, B und C verfügbar. Variante A enthält nur 1 bis 2 % Feststoffe. Sie eignet sich speziell für Volltunnel-Lötarbeiten unter Stickstoff. Sie gewährleistet ein breites Prozessfenster und ist besonders temperaturstabil unter alleiniger Stickstoffatmosphäre. Die Versionen B entsprechen dem Standard und enthalten etwa 3 % Feststoffe. Sie sind universell einsetzbar. Mit etwa 4 % Feststoffanteil sind die Varianten C speziell für die Leistungselektronik entwickelt, bei der grosse Bauteile bei niedriger Bestückungsdichte gelötet werden müssen.

Ähnlich gut eignen sich die jüngst verwirklichten Flussmittel EO-B-009 in den Varianten A, B und C. Sie wurden zum Wellen-, Selektiv- und Handlöten sowie zum Konfektionieren von Kabeln konzipiert. Sie lassen sich mit allen üblichen Verfahren, ausser dem Schaumflux, auftragen. Mit 3 % Feststoffanteil ist die Variante B vorteilhaft beim Löten auf OSP-Leiterplatten empfohlen.

Zum Kolbenlöten exakt mit Dosiernadel auftragen

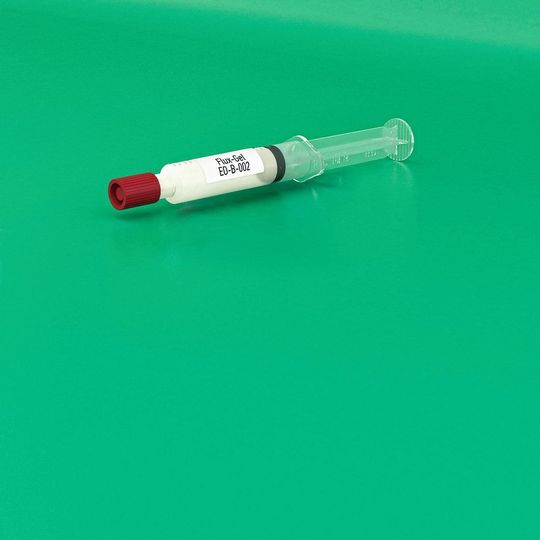

Die nunmehr realisierten Flussmittelgele bevorzugen Anwender, die bei unterschiedlichen Prozessen gleiche Aktivatoren fordern. Damit können sie Kreuzreaktionen vermeiden, die von unterschiedlichen Aktivatoren verursacht werden können. Durch die Dosierspritze kann das Gel sorgfältig und präzise aufgetragen werden. Die Metalldosiernadel ist thermisch belastbar und kann zusammen mit dem Heissluft- oder Lötkolben verwendet werden. Auch verunreinigte Pads und Bauteilbeinchen werden durch das Gel aktiviert. Es bilden sich keine Kristalle, die Flussmittelgele bleiben homogen und stabil. Nach dem Löten bleiben keine klebrigen Rückstände zurück. Verarbeitet werden die Flussmittelgele in Reflowverfahren oder beim Kolbenlöten. In speziell vom Anwender zu prüfenden Anwendungen können die Flussmittelgele auch das Wellenlöten kritischer Bauteile unterstützen. Die Flussmittelgele werden einschliesslich der passenden Dosiernadel und der Verschlüsse in 5 oder 10 ml enthaltenden Dosierspritzen bereitgestellt. SMM
