Igus Schweiz GmbH: Selbstführendes Energiekettensystem

>> Die Energieketten der Serie E2/000 von Igus lassen sich montagefreundlich links und rechts öffnen, sind innen oder aussen aufklappbar und in Hunderten Varianten ab Lager lieferbar. Neu bietet der Hersteller jetzt diese Energiekettenserie auch als selbstführende «Auto-Glide»-Kette an. Diese Ausführung gleitet ohne Führungsrinnen sicher auf Verfahrwegen bis zu 50 Meter, Anwender sparen überdies Material- und Montagekosten.

Anbieter zum Thema

Schwarz AG - Warmpresswerk

Nordson (Schweiz) AG - EFD Dosiertechnik

DMB Technics AG

igus Schweiz GmbH

joe. Lange Verfahrwege stellten schon immer ganz besondere Anforderungen an Energiekettensysteme. Denn ab einem bestimmten Punkt benötigt das Obertrum der Kette die Möglichkeit, auf dem Untertrum oder auf Gleitschienen zu gleiten. Auch sind Führungen, zumeist Rinnen, erforderlich, um einen seitlichen Versatz und damit verbunden einen erhöhten Verschleiss des Kettensystems zu verhindern.

In vielen Anwendungen sind aber Führungsrinnen nicht erwünscht, weil sie stören. Das betrifft insbesondere Indoor-Anwendungen, etwa mit Hallenkranen, Regalbediengeräten, Förderanlangen und ähnlichen Handlings. Wird zum Beispiel innerhalb einer Halle eine Rinne querverlegt, ist die Bahn für Gabelstapler oder Flurförderzeuge nicht mehr frei. Darum bietet Igus jetzt die Energiekettenserie E2/000 neu auch als selbstführende «Auto-Glide»-Kette an. Diese Ausführung gleitet ohne Rinne sicher auf Verfahrwegen bis 50 Meter bei Geschwindigkeiten bis 1,5 Meter pro Sekunde. Überdies sparen Anwender mit dieser Kette Material- und Montagekosten.

Neu: «Auto-Glide»-Kette

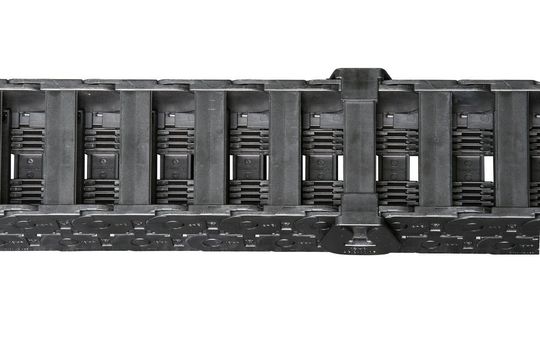

Beim «Auto-Glide»-Mechanismus − es gibt verschiedene patentierte Varianten − fädelt sich das Obertrum der Energiekette auf dem Untertrum ein und wird durch spezielle, kammartige Öffnungsstege sicher geführt. Für die E2/000-Serie wurde das sich selbst führende, im Innenradius aufklappbare Kettensystem jetzt ausgebaut und optimiert: Die neuen Öffnungsstege haben grössere Gleitflächen, was die Lebensdauer des Energiekettensystems weiter erhöht. Zudem sorgt ein aufsteckbarer Führungsflügel auf den ersten Metern des Verfahrwegs für ein sicheres Einfädeln des Obertrums der Kette. Dieser Flügel wird nur einmal benötigt, und zwar an jenem Kettenglied, welches zuerst auf das Untertrum trifft. Er wird mitnehmerseitig durch einfaches Clipsen montiert.

Neu ist weiter die Bodenführung in Form von Halbschalen. Je nach Kettengrösse ist deren Einsatz ab 15 Meter Verfahrweg sinnvoll. Sie werden paarweise imschnell Abstand von 2 Meter auf dem Boden montiert und halten das Untertrum der Energiekette in der vorgegebenen Bahn. Flurförderzeuge können die sehr flach bauenden Bodenführungen problemlos überfahren, ohne behindert zu werden.

Allrounder im umfangreichen Baukasten

Die Kettenserie E2/000 «ist ein Allrounder im über 70 000 Teile umfassenden Baukasten für fast jede Energiezuführung», so Igus. Die Serie kombiniert Robustheit mit leichter, vielseitiger Montage, hoher Stabilität, leisem Lauf, langer Lebensdauer der Leitungen und vielfältigen Befestigungsmöglichkeiten. Die Ketten lassen sich schnell öffnen durch Öffnungsstege, die sowohl links als auch rechts im Innen- und im Aussenradius aufklappbar sind und sich um über 180 Grad schwenken lassen. Geöffnet werden sie einfach per Schraubendreher oder mit dem neu entwickelten Kettenöffner; geschlossen werden sie von Hand. Dabei überzeugen die Öffnungsstege durch eine hohe Haltekraft, je nach Serie sind das bis zu 700 Newton, sie gewährleisten dadurch einen sicheren Betrieb.

Kabelschonender Kunststoff

Neben der neuen selbstführenden Ausführung hat der Hersteller für die E2/000 jetzt auch ein besonders abrieboptimiertes, kabelschonendes Trennstege-Programm neu vorgestellt. Die optimal an die Kabelgeometrie angepassten Kunststoff-Stege erhöhen verschiedenen Tests zufolge die Lebensdauer von Leitungen um den Faktor vier. Die Testergebnisse wurden im eigenen Testlabor ermittelt, sie fliessen in die firmeneigenen Datenbanken ein und dienen als Basis unter anderem der Lebensdauer-Berechnungsprogramme für Energieketten und Leitungen. <<
