Keller AG: Ratiometrische Druckaufnehmer

Anbieter zum Thema

Kubo Tech AG

Ramseier

GRIBI Hydraulics AG

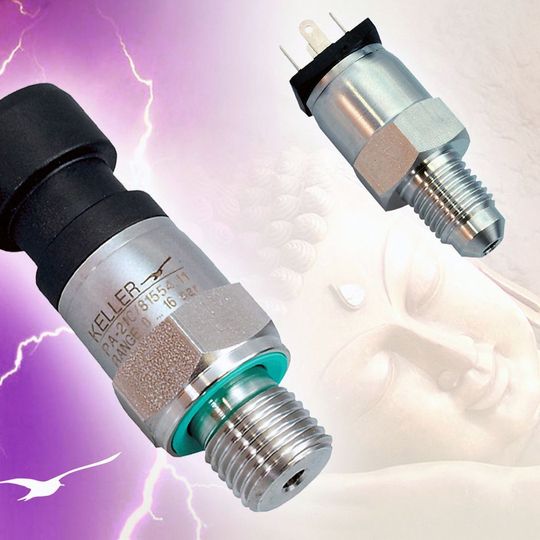

Der modulare Aufbau der EMV-festen Drucktransmitter Serie 21 C sind RoHS-konform und verfügen über einen umfassenden Schutz vor elktromagnetischer Einstrahlung. Für die Messkapsel wurde dabei nur Edelstahl vom Typ AISI 316L verwendet. Nach aussen sorgt die Schutzklasse IP67 für Sicherheit. Der programmierbare Messverstärker mit sehr kurzen Verbindungsleitungen wurde als Miniatur-ASIC realisiert und in der gleichen Ölfüllung direkt in der hermetisch dichten Messkapsel aus Edelstahl untergebracht. Temperatureinflüsse wirken so gleichermassen auf Sensor und Elektronik und können integral kompensiert werden. Bei einer Versorgungsspannung von 5 V liefert der ASIC ratiometrisch ein Ausgangsignal von 0,5...4,5 V. Der Chip verfügt über Verpolungsschutz und eine Überspannungsfestigkeit bis ±24 V. Ausserhalb der Druckmesszelle befinden sich bei den Druckaufnehmern keinerlei elektronische Bauteile. Probleme mit Kondensation sind deshalb unbekannt. Die Chip-in-Oil-Technologie (CiO) ist die konsequente Weiterführung der Integration und Miniaturisierung in der Drucksensorik. Durch die Integration der kompletten Messkette (Sensor & Elektronik) in einem Gehäuse wird die Störanfälligkeit drastisch reduziert. Am Ausgang steht ein hoch genaues, normiertes und verstärktes Sensorsignal zur universellen Weiterverarbeitung bereit. Messzellen in CiO-Technik sind vom Unternehmen auch als Einzelkomponente für Temperaturbereiche von –50 °C bis +150 °C lieferbar. Durch den modularen Aufbau der EMV-festen Drucktransmitter Serie 21 C bietet das Unternehmen angepasste Lösungen für die unterschiedlichsten Applikationen. <<
