Micro-Epsilon Neuheit Konfokaler Sensor misst mit höchster Präzision

Redakteur: Silvano Böni

Mit dem IFS2407-0,1 stellt Micro-Epsilon einen kompakten konfokalen Sensor vor, der dank innovativer Technologie neue Anwendungsbereiche in der Weg- und Dicken­messung erschliesst.

Firma zum Thema

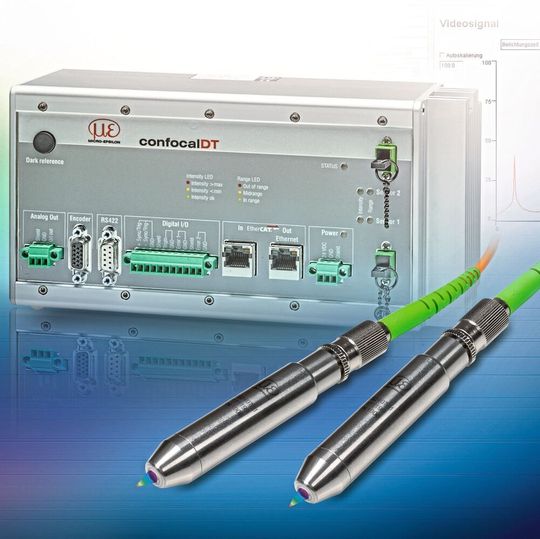

(Bild: Micro-Epsilon)

Der Messbereich des Sensors beträgt nur 100 µm. Die Stärke des Sensors liegt also im Detail. Denn der kleine Messbereich kombiniert mit einer hohen Auflösung von 3 nm ermöglicht es, transparente Schichten wie Glas oder Kunststofffolien bereits ab 5 µm zuverlässig und hochgenau zu erfassen.

Eine weitere Neuheit ist der grosse Verkippungswinkel. Dieser ergibt sich durch die numerische Apertur, den Grad der Bündelung der Lichtstrahlen in diesem optischen System, die einen Wert
von NA 0,8 bzw. NA 0,7 erreicht. In Zusammenspiel mit dem Lichtpunktdurchmesser von nur 3 µm können feinste Strukturen
erfasst und Rauheitsmessungen durchgeführt werden. Beispielsweise werden fein gehonte Oberflächen wie zum Beispiel Bremsscheiben, deren Strukturen für das menschliche Auge eher wie glatt polierte Flächen wirken, mit diesen Sensoren überprüft.
