Leichtkransystem mit neuem Stahlprofil

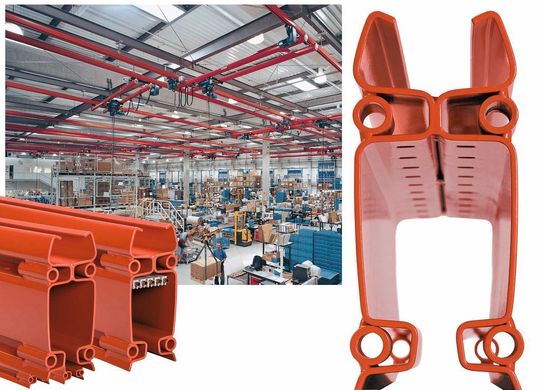

>> Mit dem neuen Stahlprofil KBK II-H hat Demag Cranes das bewährte, modulare Leichtkransystem KBK um eine zusätzliche, zentrale Komponente erweitert. Über dieses neu entwickelte Innenläuferprofil lassen sich Hängekrananlagen und Einschienenbahnen mit Traglasten bis zu 2000 Kilogramm realisieren. So können vorhandene Hallenflächen besser genutzt und Kosten bereits in der Planungsphase gesenkt werden.

Anbieter zum Thema

SYMA-SYSTEM AG

K-Profile AG Innovationen in Kunststoff

technotrans SE

Konecranes and Demag AG

joe. Das Stahlprofil mit der Bezeichnung KBK II-H kommt bei grossen Spannweiten oder Aufhängeabständen zum Tragen. Damit lassen sich jetzt innerhalb der Baugrösse KBK II Aufhängeabstände von über 6 Meter realisieren – bei einer Profilbelastung von bis zu 1200 Kilogramm. Zusätzliche Stahlbau-Hilfskonstruktionen können verringert oder ganz vermieden werden. Das neue Profil stellt eine ideale Alternative zur bislang teureren Anlagenkombination dar. Mit seinem hervorragenden Verhältnis von Eigengewicht zu Tragfähigkeit nimmt es einen Spitzenplatz auf dem Markt der Leichtkransysteme ein.

Erweiterter Spielraum

Eine weitere Stärke des neuen Profils ist die komplett biegesteife Schienenverbindung. Unabhängig von der Lage der Bahnaufhängung, ist der Schienenstoss damit voll belastbar. Es besteht keine Notwendigkeit, Profil-Geradstücke in Sonderlängen aufgrund von vordefinierten Aufhängeabständen einzusetzen. Das schafft Preisvorteile und vergrössert den Planungsspielraum. Darüber hinaus profitieren Anlagenbetreiber von reduzierten Liefer- und Montagezeiten. Die Stossverbindung erfolgt durch verdrehgesicherte, selbsthaltende Muttern.

Die vorkomplettierte Kranaufhängung und die Hängelaschen der Bahnaufhängung lassen sich direkt an jeder Stelle des Profils einsetzen. So kann bereits bei der Planung auf vorhandene Tragkonstruktionen flexibler reagiert werden. Für eine erhöhte Sicherheit sorgt die Übertragung der beim Betrieb auftretenden Vertikalkräfte in die Aufhängung. Dies erfolgt ohne Schraubverbindung; die Schrauben dienen lediglich der horizontalen Fixierung.

Kompatibel und flexibel konfigurierbar

Das neue Innenläuferprofil ist vollständig kompatibel zu den weiteren Profilen der Baugrösse KBK II und weist bei identischer Breite ein nur leicht erhöhtes Einbaumass auf. Dabei ermöglicht es die Anbindung an Aufhängungen, Schienenhalterungen und Laufkatzen. Alle Fahrwerke und Laufkatzen aus dem KBK-II-Programm sind auch mit dem neuen Profil einsetzbar. Über einen Profiladapter, der ab Mitte 2011 verfügbar sein wird, kann das Profil auch mit Bogenstücken, Weichen, Schwenkscheiben und Absenkstationen der Profilgrösse KBK II kombiniert werden.

Mit dem beschriebenen Profil hat Demag Cranes den KBK-Kranbaukasten nun systemgerecht erweitert. Das Profil bietet neben einem attraktiven Kosten-Nutzen-Verhältnis auch mehr Freiraum bei der Planung und Installation von Kran- und Bahnanlagen. Der Hersteller bietet das neue Profil in zwei Ausführungen an. Neben dem Profil KBK II-H ist eine identische Bauform mit einer innenliegenden 5-poligen Schleifleitung als KBK II H-R erhältlich. Diese neue Profillösung kann problemlos in bestehende Anlagen der Profilgrösse KBK II integriert werden und wird zukünftig das Profil KBK II-T ersetzen.

Seit vielen Jahren bewährt: Leichtkransystem KBK

Das KBK-Leichtkransystem bewährt sich seit vielen Jahren im weltweiten Einsatz. Dazu gehören nun neun Stahlprofile in sechs Baugrössen und zwei Aluminiumprofile: vom KBK 100 mit einer Traglast von 125 Kilogramm bis zum KBK-III-Aussenläufer mit bis 3200 Kilogramm. Entwickelt worden ist der montagefreundliche Demag-Kranbaukasten KBK, um individuelle Lösungen nach Mass zu gestalten. Mit Anlagen aus diesem System werden Lasten schnell, zuverlässig und wirtschaftlich oberhalb der Arbeitsebene flurfrei transportiert. Der modulare Kranbaukasten zeichnet sich durch eine hohe Flexibilität aus; seine Komponenten lassen sich leicht in bestehende Arbeitsumgebungen integrieren sowie jederzeit nachrüsten. <<
