Feuerschutz-Spezialisten Leistungsfähige Halbportalkrane dank Nozag

Redakteur: Silvano Böni

Die Feuerschutz Messer AG realisiert mit Nozag-Spindelhubantrieben leistungsfähige LKW-Halbportalkrane zum flexiblen und sicheren Be- und Entlade-Handling von Lastplattformen. Unterstützung erhielt das Unternehmen dabei von dem Antriebs-Spezialisten der Nozag AG.

Firmen zum Thema

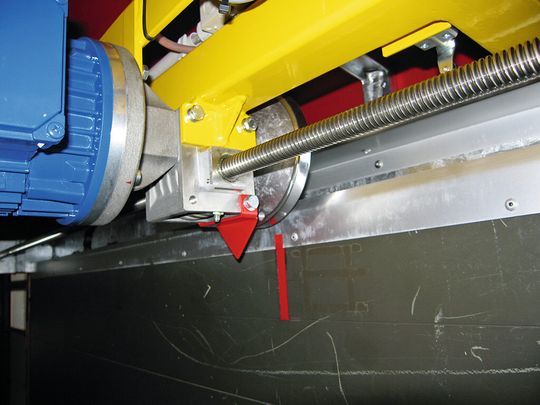

Zeigt die Nozag-Antriebslösung, bestehend aus Standard-Spindelhubgetriebe mit stehender Spindel und Trapezgewindespindel mit Selbsthemmung.
Zeigt die Nozag-Antriebslösung, bestehend aus Standard-Spindelhubgetriebe mit stehender Spindel und Trapezgewindespindel mit Selbsthemmung.
(Bild: Nozag)

Das Schweizer Unternehmen Feuerschutz Messer AG befasst sich seit gut 35 Jahren mit Themen rund um die Ausrüstung von Feuerwehren. Konzentriert auf die drei Bereiche Schlauchtransport und Pflege, Einrichten/Ausrüsten von Feuerwehrmagazinen sowie Fahrzeuge und Fahrzeugausbau, werden viele Produkte und auch Sonderlösungen in Eigenregie konstruiert, produziert und montiert. Die Feuerschutz-Spezialisten sind schon aus Prinzip sehr nah am Markt, können jederzeit auf besondere Anforderungen eingehen und diese dann auch flexibel in die Praxis umsetzen. Dies ist zum Beispiel der Fall, wenn sich bei der Bewältigung grosser Katastrophen (Tanklagerbrand in England, Kühlwasserversorgung in Fukushima, Unfälle in Chemieanlagen) herausstellt, dass die Versorgung mit Löschwasser an ihre Grenzen geriet beziehungsweise aus welchen Gründen auch immer einfach nicht ausreichte und folgerichtig die Löschwasserversorgung global auf den Prüfstand gestellt wird. Als ein Resultat daraus erhielt das Unternehmen vor kurzem den Auftrag zur Entwicklung, zum Bau und zur Montage von LKW-Lastplattformen für Schlauchbrücken und Ausgleichsbehälter. Die selbsttragend konzipierten Hakenplattformen sind so konstruiert, dass sie bestehende Schlauch-Transportgestelle, Schlauchbrücken und Ausgleichsbehälter in einer Einheit aufnehmen. In Summe ergeben sich somit ziemliche Gewichte, denn das Schlauchmaterial weist 150 mm Durchmesser auf und eine entsprechende Schlauchbrücke wiegt, zusammen mit dem Lagerkorb für die einzelnen Elemente, 480 kg. Hinzukommt das Ausgleichsbecken plus Zubehör mit etwa 320 kg.

Unterschiedliche Gewichte effizient und sicher handhaben

Damit dies buchstäblich in allen Lagen zuverlässig und sicher vonstattengeht, galt es, solche Herausforderungen wie den möglichen Standort des Feuerwehr-LKW (Steigung, Gefälle, Neigung, Strasse, Gelände) genauso zu berücksichtigen wie eben das zu hebende bzw. zu senkende Gewicht. Die Konstrukteure von Feuerschutz Messer AG entschieden sich für eine Halbportalkran-Lösung, wobei der Halbportalkran dann fest auf einer Plattform montiert ist und eine entsprechend weite seitliche Auskragung erlaubt. Um das seitliche Ein- und Ausfahren (Beladen/Entladen) in allen Lagen zuverlässig und betriebssicher zu gestalten, wurde eine entsprechende Antriebslösung mit Selbsthemmung benötigt. Dafür holten sich die Konstrukteure Rat und Tat beim Antriebstechnik-Spezialisten Nozag AG. In enger Zusammenarbeit mit den Verantwortlichen der Feuerschutz Messer AG und der Anwendungstechnik von Nozag entstand, auf Basis von Standard-Spindelhubgetrieben der Baureihe NSE, eine leistungsfähige und kostengünstige Antriebslösung für das Lastplattform-Handling. Die Spindelhubanlage besteht aus einem Spindelhubgetriebe NSE 10-SN, einer rostfreien Trapezgewindespindel, zwei Flanschmuttern NSE 10-FM, einem Motoradapter kpl. NSE 10-MOA, einer flexiblen Kupplung, einem Drehstrommotor mit der Leistung 0,55 kW und der Drehzahl 1400 min-1 (230/400 V, 50 Hz) und einem Handrad für den manuellen Notbetrieb.

Bildergalerie

Komplette Antriebslösung aus einer Hand

Mit einer Hubkraft von 1000 kg deckt der Spindelhubantrieb alle denkbaren Lastfälle sicher und zuverlässig ab. Dank eines Frequenzumformers können die Lastplattformen mit oder ohne Beladung sanft sowie das Material schonend bewegt sprich: individuell angefahren, befördert und abgebremst werden. Einen grossen Vorteil bietet die Selbsthemmung bei Stromausfall, womit jederzeit ein sicherer Betrieb gewährleistet ist. Die Spindelhubgetriebe-Lösung von Nozag hat die Verantwortlichen und auch die Endkunden überzeugt, weshalb bereits mehrere solcher Halbportalkrane in Auftrag gingen. Nozag liefert die kompletten Antriebssysteme als montagefertige Einheiten, so dass bei Feuerschutz Messer AG nur noch der Einbau und das Anschliessen der Elektrik zu bewerkstelligen sind. <<
