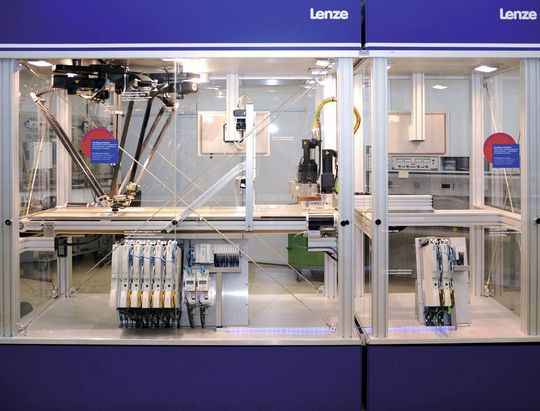

Lenze Bachofen AG: Durchgängige Automation von Roboteranwendungen

26.05.2011Redakteur: Hermann Jörg

>> Eine Pick-and-Place-Anwendung mit Delta- und Scara-Roboter war eines der Highlights auf dem Messestand von Lenze in Hannover. Die Applikation wurde von den Robotern bis hin zu den Förderbändern vollständig mit Lenze-Technik automatisiert. Herzstück des Automatisierungssystems war der neue L-force Controller 3200 C, der als Hardware-Plattform für die Bewegungs- und Ablaufsteuerung diente und gleichzeitig die Koordinaten-Transformationen für die beiden Roboter durchführte.

Anbieter zum Thema

joe. Das Roboter-Showcase auf dem Messestand in Hannover demonstrierte eindrücklich die Durchgängigkeit, Vielfältigkeit und Offenheit des Lenze-Produktspektrums. Damit können Anwender eine grosse Bandbreite an Applikationen einschliesslich Handling- und Roboterfunktionen mit nur einem Automatisierungspartner abdecken. Die Zahl der Schnittstellen und Lieferanten reduziert sich dadurch auf ein Minimum. Gleichzeitig lässt sich ein höherer Integrationsgrad erreichen – die Zahl der benötigten Komponenten und der Engineering-Aufwand sinken also deutlich. Für den Anwender bedeutet dies eine kürzere Time-to-Market und niedrigere Kosten.

Im Zentrum des Demonstrationsaufbaus standen zwei parallel laufende Förderbänder, zwischen denen am einen Ende der Delta-, am anderen Ende der Scara-Roboter montiert waren. Ein Einförderband transportierte zunächst ungeordnetes Fördergut, das dann vom Delta-Roboter schnell und präzise aufgenommen und in vorgegebenen Ablagemustern an der gewünschten Stelle auf dem Ausförderband wieder abgelegt wurde. Danach wurde das fertige Ablagemuster wieder durch den Scara-Roboter vereinzelt.

Beeindruckende Demonstration

Im Einsatz stand hier neben dem L-force Controller 3200 C, der als zentrale Steuerung diente, Lenzes I/O-System 1000. Es war direkt an den Controller angereiht und über einen gemeinsamen schnellen Rückwandbus verbunden.

Mit den insgesamt sechs Bewegungsachsen der Roboter – alles Multiachs-Servo-Umrichter aus der Produktfamilie Servo Drives 9400 mit integrierten Sicherheitsfunktionen – kommunizierte die Steuerung über EtherCAT. Die benötigte Dynamik und Präzision in der Ausführung der Bewegungen lieferten Lenze-Servomotoren vom Typ MCS in Kombination mit Absolutwertgebern für den Delta- und Resolvern für den Scara-Roboter. An die Steuerung über EtherCAT angebunden waren auch die beiden Inverter Drives 8400 High Line, welche die als Bandantriebe dienenden Asynchronmotoren versorgten. Alle Antriebe des Demonstrators hingen dabei am gleichen Zwischenkreis und benötigten daher nur eine Einspeiseeinheit beziehungsweise nur einen Brems-Chopper.

Ergänzendes zum Thema

im fokus

Weichenstellungen für die Zukunft

Lenze nutzte die Krise, um das Unternehmen nachhaltig voranzubringen. Dem Ziel, ein durchgängiges Produktportfolio und System-Projektmanagement zu etablieren, ist man ein grosses Stück näher gekommen. Durch die markante Erweiterung des Portfolios und intensive Schulung der Mitarbeiter bietet das Unternehmen nun Know-how und Lösungsmöglichkeiten im Bereich der Antriebstechnik und Automation, von dem die Kunden in Zukunft auf breiter Ebene profitieren können.

Auch Lenze Bachofen als Partner für den Schweizer Markt hat sich entsprechend aufgestellt und empfängt Kunden im neu konzipierten Ausstellungs- und Schulungsraum in Uster, um über zukünftige Konzepte und intelligente, umweltfreundliche wie auch kostensparende Lösungen zu diskutieren.

Lenze verfügt heute über ein Produktportfolio von Automations- und Antriebskomponenten, das dem steigenden Wunsch nach Gesamtlösungen entspricht. Die Durchgängigkeit, Skalierbarkeit und Offenheit des Produktspektrums deckt eine grosse Bandbreite von möglichen Anwendungen ab. Dabei spielt das System-Know-how eine immer grössere Rolle. Um zu gewährleisten, dass Kunden gleichermassen von den Erfahrungen profitieren, wurde ein internationales Netzwerk von Applikationsexperten aufgebaut.

Die international agierende Gruppe und damit auch die schweizerische Lenze Bachofen AG bieten ein breites Spektrum an Know-how, Produkten und Dienstleistungen. Im Sinne einer echten Partnerschaft werden Kunden umfassend unterstützt. Eine bemerkenswerte Weichenstellung für die Zukunft.

Durchgängiges Produktportfolio

Auch die Visualisierung erfolgte durchgängig mit Lenze-Technik: Die Anlage wurde mit zwei Visualisierungsgeräten (Command Station CS 5050 DVI; Command Station CS 5700 mit Ethernet-Schnittstelle) ausgestattet, mit denen die Maschinenmodule auch bedient werden konnten. Sie demonstrierten die Bandbreite der verfügbaren Lenze-Lösungen für das Bedienen und Beobachten. Als Hardware-Plattform für Visualisierung und Kamera-Auswertung zur Teileerkennung fungiert dabei ein CPC 5100 von Lenze, der über Ethernet mit den Visualisierungs- und Bedienstationen der Maschine kommunizierte. Die Visualisierungsanwendung wurde mit der Entwicklungsumgebung «VisiWinNET» erstellt. <<
