Rodriguez: Dünnringlager Tragfähig, steif, kompakt und leicht

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Rodriguez GmbH
GGB Heilbronn GmbH
Rhenus Lub GmbH & Co KG
Kubo Tech AG

Verglichen mit üblichen Wälzlagern sind Dünnringlager bei gleichen Tragzahlen deutlich schlanker und leichter.

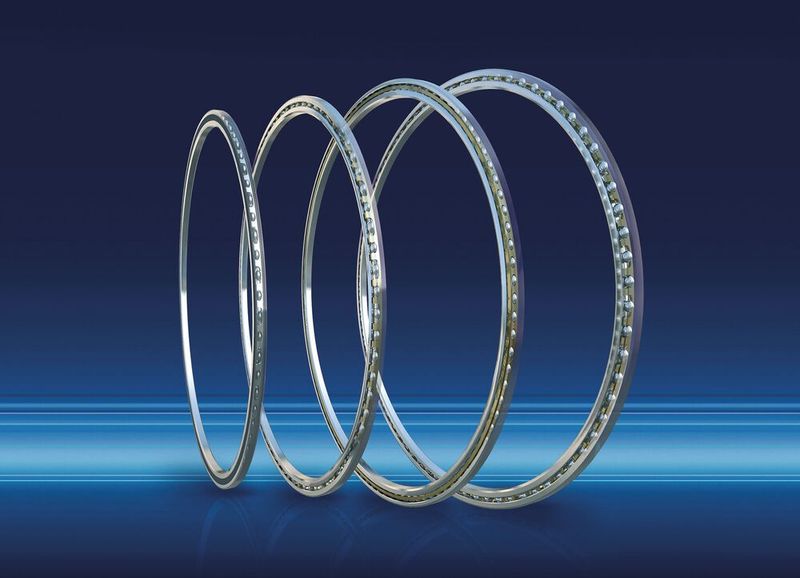

Bei Dünnringlagern sorgen mehr und kleinere Wälzkörper, verteilt über eine grössere Fläche als bei Standardkugellagern, für eine hohe Tragfähigkeit und Steifigkeit.(Bild: Rodriguez)
Bei Dünnringlagern sorgen mehr und kleinere Wälzkörper, verteilt über eine grössere Fläche als bei Standardkugellagern, für eine hohe Tragfähigkeit und Steifigkeit.
(Bild: Rodriguez)

Dünnringlager des Herstellers Kaydon der Baureihe «Real-Slim» von Rodriguez erweisen sich als kompakt, leicht, hoch tragfähig und äusserst stabil. Seit mehreren Jahrzehnten gehören sie zum Produktprogramm des Unternehmens. Das umfasst mehr als 250 unterschiedliche Varianten. Im Vergleich zu herkömmlichen Wälzlagern überzeugen die kompakten Präzisionskomponenten durch ihre um bis zu 80 Prozent niedrigere Masse und deutlich weniger Raumbedarf.

Deswegen werden sie in einer Vielzahl an Branchen, darunter Luft- und Raumfahrt, Medizintechnik, Robotik, Halbleiterfertigung, Öl- und Gasindustrie, eingesetzt. Sie werden unter anderem auch in Satelliten- und Radarsystemen, in Verpackungs- und Werkzeugmaschinen eingebaut.

Bei Dünnringlagern sorgen mehr und kleinere Wälzkörper, verteilt über eine grössere Fläche als bei Standardkugellagern, für eine hohe Tragfähigkeit und Steifigkeit. Durch einen grossen Bohrungsdurchmesser sind sie leichter und ermöglichen, Luft- und Hydraulikleitungen, Verkabelungen oder Wellen durchzuführen. Konstant schlanke Querschnitte über alle Abmessungen erlauben es, Hohl- statt Vollwellen einzusetzen. In einer Bauform als Vierpunktlager, auch aus Edelstahl, können Dünnringlager der Baureihe «Real-Slim» sogar zwei Standardkugellager ersetzen.

Als nochmals kompaktere Ausführungen stehen Ultra-Dünnringlager der Baureihe «Ultra-Slim» zur Verfügung. Sie haben Ringe aus Edelstahl. Ihre Kugeln bestehen aus Keramik. Somit sind sie gegen Korrosion beständig. Zudem eignen sie sich für Umgebungsbedingungen unter Vakuum und im Reinraum, da sie keine Schmierstoffe benötigen. Ausführungen mit 35 bis 200 mm Durchmesser und nur 2,5 bis 3 mm Querschnitt stehen zur Verfügung. Diese Lager werden als Rillen-, Schräg- und Vierpunktlager hergestellt. Metrische Ausführungen vereinfachen hierzulande Berechnungen und das Konstruieren.
