Innovativer Stahlguss TRIP/TWIP-Effekt ebnet den Weg für sicherere und nachhaltigere Bauteile

Anbieter zum Thema

Fraunhofer-Institut für Werkzeugmaschinen und Umformtechnik IWU

Schwarz AG - Warmpresswerk

Walter (Schweiz) AG

Angehrn AG - Umformtechnik

Dem Fraunhofer IWU und der TU Bergakademie Freiberg ist ein Durchbruch in der Stahlgusstechnologie gelungen. Ihre Entwicklung eines kaltumformbaren, kupferlegierten austenitischen Stahlgusses mit TRIP/TWIP-Eigenschaften markiert einen Meilenstein in der Materialwissenschaft und eröffnet gänzlich neue Perspektiven für sicherheitskritische Anwendungen. Die neue Legierung bietet eine bisher beispiellose Kombination aus Festigkeit und Duktilität: Sie ist hoch belastbar und kann sich dennoch plastisch verformen.

Der Kern dieser Innovation liegt im sogenannten TRIP/TWIP-Effekt, der dem neuen Stahlguss seine aussergewöhnlichen Eigenschaften verleiht. TRIP steht für «Transformationsinduzierte Plastizität» und TWIP für «Zwillingsinduzierte Plastizität». Diese Mechanismen bewirken, dass sich die Mikrostruktur des Materials unter Belastung verändert, was zu einer deutlichen Steigerung von Festigkeit und Duktilität führt.

• TRIP-Effekt: Unter mechanischer Beanspruchung wandelt sich ein Teil des Austenits, einer weichen und zähen Gefügephase, in Martensit um, also in eine harte und feste Phase. Diese Umwandlung führt zu einer lokalen Verfestigung des Materials und erhöht seine Widerstandsfähigkeit gegen Risse.

• TWIP-Effekt: Hierbei bilden sich im Austenit sogenannte Verformungszwillinge, die ebenfalls zu einer Verfestigung und Erhöhung der Zähigkeit des Materials beitragen.

Beide Effekte steigern die Zugfestigkeit des Werkstoffs bzw. seine Fähigkeit, mechanische Energie aufzunehmen. «Durch die Kombination dieser beiden Effekte wird die Festigkeit des Werkstoffes signifikant erhöht und das Bauteilversagen unter dynamischer Belastung verzögert. Zudem verbessern sich das Umformvermögen und das Energieaufnahmevermögen im Falle eines Aufpralls erheblich», erläutert Nadine Lehnert, die am Fraunhofer IWU die Projektleitung im DFG-geförderten Forschungsvorhaben «Kaltumformung von Stahlguss» übernommen hat.

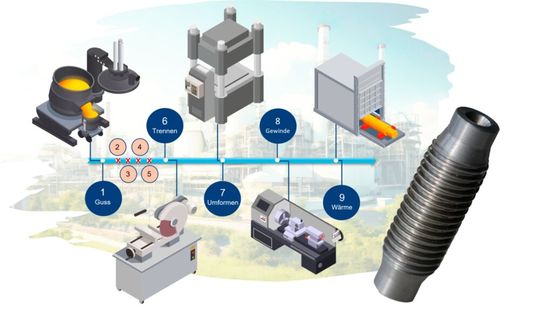

Und das funktioniert so: Die Anfangsform aus der betrachteten Stahlguss-Legierung wird durch die Kaltmassivumformung zu einem Produkt mit einer feinkörnigen, rückumgewandelten austenitischen Gefügestruktur umgeformt. Die Fertigungsroute beginnt mit einer grobkörnigen, austenitischen Struktur. Das Werkstück wird zunächst in einer Fliesspressmatrize hinsichtlich des Durchmessers reduziert. Diese mechanische Belastung führt durch den TRIP-/TWIP-Effekt zu einem teilweise martensitischen Gefüge. Die anschliessende Wärmebehandlung im Ofen bewirkt eine Reduzierung der Korngrösse (Feinkörnigkeit) im Bauteil, dank der Rückumwandlung von Martensit in Austenit. Bei hoher Belastung kann es im Bauteil, konkret im Austenitgefüge, zu einem Anriss kommen, der allerdings nicht zum Versagen führt, sondern durch eine martensitische Umwandlung des Gefüges gestoppt wird. Durch die erneute Verfestigung (Martensit) wird die Belastbarkeit des Materials sogar erhöht.

Anwendungsbereiche mit hohem Sicherheitspotenzial

Die einzigartigen Eigenschaften des neuen Stahlgusses prädestinieren ihn für den Einsatz in sicherheitskritischen Anwendungen, in denen höchste Anforderungen an Festigkeit, Zähigkeit und Zuverlässigkeit gestellt werden.

• Automobilbau: Schrauben, Fahrwerksbauteile, Crashabsorber und Karosseriestrukturen profitieren von der hohen Energieaufnahme und Crashsicherheit des Materials.

• Luft- und Raumfahrt: Strukturbauteile und Befestigungselemente können durch den neuen Stahlguss leichter und widerstandsfähiger gestaltet werden.

• Medizintechnik: Implantate und chirurgische Instrumente können durch die hohe Biokompatibilität und Festigkeit des Materials optimiert werden.

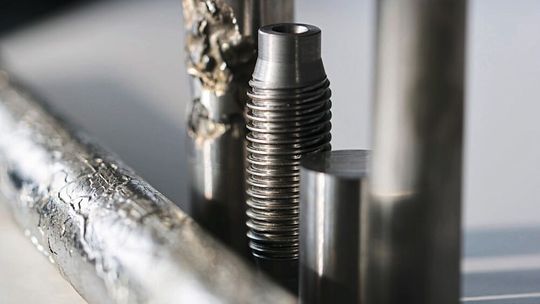

• Bauwesen und Infrastruktur: Gebirgsanker und Befestigungselemente für Brücken und Tunnel können durch die hohe Rissbeständigkeit des Materials sicherer gemacht werden. Denn die Legierung spielt ihre Vorteile aus, wo es auf die Haltbarkeit des Materials auch unter extremen Belastungen ankommt.

Energieeffiziente Kaltumformung als Schlüsseltechnologie

Ein weiterer entscheidender Vorteil des neuen Stahlgusses ist die Eignung für die Kaltmassivumformung. Dieses Verfahren ermöglicht die Herstellung von Bauteilen bei Raumtemperatur, wodurch energieintensive Prozesse wie das Warmwalzen überflüssig werden. «Die Prozesskette der Kaltumformung ist deutlich kürzer und effizienter. Wir beginnen mit einem vorgegossenen Werkstück, das dann direkt umgeformt wird. Dadurch entfallen zahlreiche energieaufwendige Schritte wie das Erwärmen, Walzen und Entzundern, die bei der Warmumformung erforderlich sind», erklärt Lehnert.

Nachhaltigkeit und Wirtschaftlichkeit im Fokus

Neben den technischen Vorteilen trägt die Entwicklung des neuen Stahlgusses auch zur Nachhaltigkeit und Wirtschaftlichkeit bei.

• Ressourcenschonung, gesundheitliche Aspekte: Der teilweise Ersatz von Nickel durch Kupfer reduziert den Einsatz teurer und knapper Ressourcen sowie die gesundheitlichen Gefahren bei der Verarbeitung.

• Energieeinsparung: Die Kaltumformung verbraucht deutlich weniger Energie als die Warmumformung, was zu einer Reduzierung der CO₂-Emissionen führt.

• Kosteneffizienz: Die vereinfachte Prozesskette, der geringere Materialeinsatz und der niedrigere Gasverbrauch (Kaltmassivumformung) senken die Produktionskosten.

Ein Blick in die Zukunft

Die Forschungsergebnisse des Teams bilden die Grundlage für eine gezielte Nutzung des TRIP/TWIP-Effekts für sicherheitskritische Anwendungen. Zukünftige Forschungsarbeiten am Fraunhofer IWU werden sich auf die Optimierung des Umformprozesses und die gezielte Einstellung von Materialeigenschaften konzentrieren. «Unser Ziel ist es, die Potenziale des TRIP/TWIP-Effekts voll auszuschöpfen und die wirtschaftliche Herstellung von hochleistungsfähigen Bauteilen für eine Vielzahl von Anwendungen zu ermöglichen», so Lehnert.
