Wandfluh präsentiert Schrittmotorklemme für den Direktanschluss bei Motoren bis 8A

Anbieter zum Thema

Beckhoff Automation AG

maxon international ag

FAULHABER SA

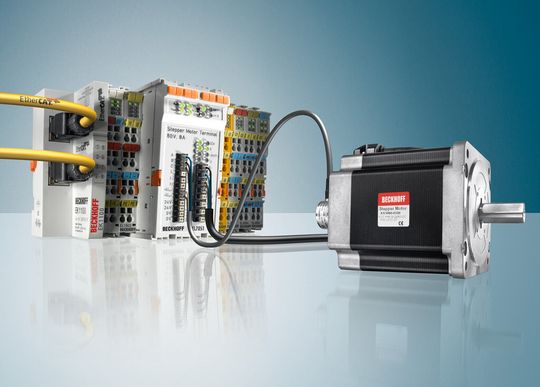

Als Ergänzung zu den vorhandenen Schrittmotorklemmen EL7031 und EL7041 eignet sich die neue EL7051 als vollständiges Antriebssystem für Motoren bis 80 V DC und 8 A. Die Klemme umfasst sowohl die Ausgänge für den Motor als auch die Eingänge für das Feedbacksystem. Bei einfachen Applikationen kann auf ein Feedbacksystem verzichtet werden, da die Klemme über einen internen Zähler verfügt. Die PWM-Endstufen der Ether-CAT-Schrittmotorklemme EL7051 decken einen grossen Spannungs- und Strombereich ab. Sie sind, zusammen mit zwei Eingängen für Endlagenschalter, in der Klemme untergebracht. Mit einigen Parametern im Objektverzeichnis kann die EL7051 an den Motor und die Anwendung angepasst werden. Ein ruhiger und präziser Motorlauf ist durch das 64-fach-Microstepping sichergestellt. Zusammen mit dem Schrittmotor AS1060 stellt die EL7051 eine vollständige Klein-Servoachse dar. Bevorzugte Einsatzfelder sind zum Beispiel Zustellachsen oder einfache Transport- und Hubbewegungen. Ein weiterer Vorteil der EL7051 besteht in der Integration in das EtherCAT-Klemmensystem. Durch die Einbindung in das I/O-System werden der Verdrahtungs- und Inbetriebnahmeaufwand vereinfacht sowie der Platzbedarf und die Kosten reduziert. <<
