Reiden-Hausausstellung 2018: Flexible Automation im Fokus 12-fach-Palettenwechsler sorgt für flexible Automation

Reiden hat den Schwerpunkt seiner Hausausstellung 2018 auf flexible Automation mit einem 12-fach-Palettenwechsler als Highlight gesetzt. Auch Neuheiten wurden vorgestellt: die neue RX 10 mit überarbeitetem Design und vielen Verbesserungen.

Anbieter zum Thema

Reiden Technik AG

Fastems Sales Agent: Gennaro Teta (omnino technology)

Schwarz AG - Warmpresswerk

Walter Meier (Fertigungslösungen) AG

Vor rund zehn Jahren hat Reiden Technik AG mit der RX 10 das erste Modell der RX-Baureihe entwickelt und vorgestellt. Herausragendes Merkmal des erfolgreichen 5-Achsen-Bearbeitungszentrums ist der im Vergleich zur Stellfläche sehr grosse Arbeitsraum. Hundert RX-10-Modelle hat Reiden seit der Markteinführung verkauft, Nummer 100 befand sich zum Zeitpunkt der Hausmesse gerade im Aufbau. Inzwischen sind mit der RX 18, der RX 14 und als Letztes der RX 12 weitere Modelle hinzugekommen.

Neue RX 10 mit HSK-100-Motorspindel

Zur Hausausstellung am 15. und 16. März 2018 konnten die Besucher den Prototypen der komplett neu überarbeiteten RX 10 im Aufbau sehen. «Wir haben mit den anderen Modellen hinzugelernt und aufgrund dieser Erfahrungen die RX 10 weiterentwickelt», berichtet Reiden-Verkaufs- und Marketingleiter Daniel Lustenberger. Neu ist die RX 10 jetzt genau wie die RX 12 mit einer HSK-100-Motorspindel und einer doppelwandigen Verschalung für die Dreh- Fräsbearbeitung ausgestattet und die Innenverschalung besteht grösstenteils aus Chromstahl. Hinzukommt das neu gestaltete höhenverstellbare und ergonomisch angepasste Bedienpult mit Touchscreen. Am offensichtlichsten sind die Anpassungen im Design.

Die Farbgestaltung wurde leicht geändert, die Fenster haben eine ovale Form und bei dem Gesamtdesign wurde mehr auf gerade Linien geachtet. Diese erste Maschine wird vorerst nicht an einen Kunden gehen, sondern bei Reiden zum Einsatz kommen: «Für uns ist es wichtig, dass wir eigene Erfahrungen mit der Maschine machen, sodass wir auch wissen, was wir dem Kunden verkaufen», erklärt D. Lustenberger. Fast alle Reiden-Maschinenbaureihen werden in der hauseigenen Fertigung eingesetzt.

Interview mit Ruedi Willimann

Ein Optimum für den Kunden erreichen

Fokus Automation

Doch die neue RX 10 war nicht das einzige Highlight auf der Hausausstellung. Reiden zeigte verschiedene für Kunden im Aufbau befindliche Automationsprojekte. «Der Trend geht eindeutig in Richtung Automation. Schon heute wird etwa jede zweite Maschine mit Automation ausgeliefert und die Tendenz ist steigend», berichtet Reiden-Entwicklungsingenieur Andreas Stäuble. Reiden hat verschiedene auf die einzelnen Maschinen abgestimmte Palettenwechsler entwickelt. Vor allem die platzsparenden 2-fach und 5-fach-Palettenwechsler für die RX 10 und RX 12 sind gemeinsam mit den Maschinen im Aufbau gewesen. Highlight war aber eine RX 18 mit einem 12-fach-Palettenwechsler, ausgestattet mit einem Soflex-Leitsystem für die flexible und intelligente Auftragsabwicklung. Eines der Markenzeichen der Reiden-Maschinen ist die besondere Präzision. Deshalb werden bei Reiden die Maschinenführungen manuell geschabt. Doch nicht nur das. «Um eine noch bessere Präzision zu gewährleisten, setzen wir vermehrt auf temperierte Maschinenkomponenten», berichtet A. Stäuble. So wird neu beispielsweise mit integrierten Kühlspiralen die unerwünschte Wärme aus dem Maschinenbett und dem Maschinenständer abgeführt.

Hohes Drehmoment und hohe Drehzahl nach Bedarf

Aber auch über bekannte Reiden-Entwicklungen konnten sich die Besucher informieren. Das patentierte Doppelantriebskonzept mit den Double-Drive-Spindeln (DDT-Spindeln) ermöglicht sowohl hohe Drehmomente als auch hohe Drehzahlen. Die DDT-Technologie kommt dann zum Tragen, wenn hohe Spanvolumen ein hohes Drehmoment bedingen und beim Schlichten hohe Drehzahlen für perfekte Oberflächen gefragt sind.

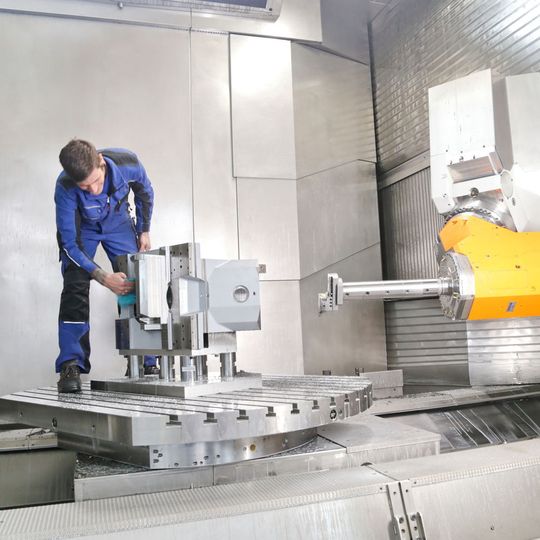

Eine weitere Reiden-Entwicklung ist der Trigonalfräskopf, der auf der RX 14 und RX 18 eingesetzt werden kann. Durch eine spezielle Anordnung der A-Achse können mit nur einer Achse Raumwinkel von –15 ° bis +105 ° und damit auch unteräquatorial bearbeitet werden.

Die Reiden-Werkzeugmaschinen gehören zum Segment der High-End-Maschinen mit typisch Schweizer Qualität. Diese Qualität ist aber nur durch das Know-how und den Einsatz der Mitarbeiter zu erreichen. Damit das auch in der Zukunft so bleibt, setzt Reiden auf eine intensive Lehrlingsausbildung. Heute sind 19 der insgesamt 120 Mitarbeiter in Ausbildung. -ari- SMM
