Schmalz: Greifertechnik Batterie-Rundzellen zuverlässig greifen

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Schmalz GmbH
J. Schmalz GmbH - Welt der Vakuum-Technologie
Angehrn AG - Umformtechnik
eMDe Blechfabrik AG
Mikron Switzerland AG, Division Tool

Der Greiferspezialist Schmalz stellt aktuell die Magnetgreifer SGM-SV-BY vor. Sie sind speziell zum Handhaben von Batterie-Rundzellen mit 46 mm Durchmesser für die E-Mobilität konstruiert.

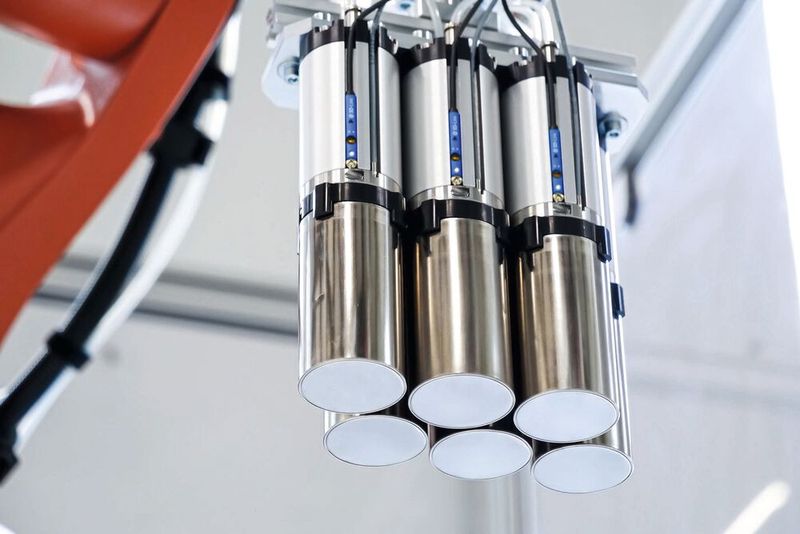

Mit Magnetgreifern SGM-SV-BY lassen sich Batterie-Rundzellen mit 46 mm Durchmesser sicher greifen und bei grossen Beschleunigungen und hohen Geschwindigkeiten transportieren und zuverlässig positionieren.(Bild: J. Schmalz)
Mit Magnetgreifern SGM-SV-BY lassen sich Batterie-Rundzellen mit 46 mm Durchmesser sicher greifen und bei grossen Beschleunigungen und hohen Geschwindigkeiten transportieren und zuverlässig positionieren.
(Bild: J. Schmalz)

In der Fertigung von Batteriezellen sind Präzision, Sicherheit und Effizienz entscheidend. Die exakte Positionierung und Handhabung der Zellen, die Vermeidung von Kurzschlüssen und eine prozesssichere Automation sind unerlässlich für eine hohe Leistungsfähigkeit und Zuverlässigkeit der Batterien. Schmalz hat speziell für das Handling von Batterie-Rundzellen die Magnetgreifer SGM-SV-BY entwickelt und verwirklicht. Sie sorgen auch bei schnellen Pick-and-Place-Prozessen durch hohe Haltekräfte für hohe Prozesssicherheit. Sie können die Werkstücke an der Ober- und an der Unterseite aufnehmen. Ein bistabiler Permanentmagnet behält selbst bei einem Energieausfall die Magnetstellungen «Greifen» oder «Ablegen» bei. Dadurch minimieren Anwender das Risiko von Zellverlusten und erhöhen deutlich die Betriebssicherheit. Um die Prozesssicherheit weiter zu erhöhen, sind die Magnetgreifer mit Sensoren ausgestattet, die die Anwesenheit gegriffener Batteriezellen und den Schaltzustand der Greifer überwachen. Der Anwender hat damit den Handhabungsprozess stets unter Kontrolle und kann Fehler und Unterbrechungen minimieren.

Die Greifelemente bestehen aus einem speziellen isolierenden Kunststoff. Das ermöglicht einen berührungssicheren Kontakt und reduziert die Gefahr von Kurzschlüssen beim Umgang mit geladenen Zellen erheblich. Führungszinnen sorgen für eine exakte Positionierung der Zellen. Diese hohe Präzision beim Greifen ist besonders wichtig, um die Komponenten in nachfolgenden Produktionsschritten korrekt weiterverarbeiten zu können. Die Greifelemente lassen sich einfach austauschen und sind mit einer unterschiedlichen Anzahl von Führungszinnen verfügbar. Somit sind die Magnetgreifer SGM-SV-BY von Schmalz flexibel in der Zellproduktion und in der Modulmontage einsetzbar.
