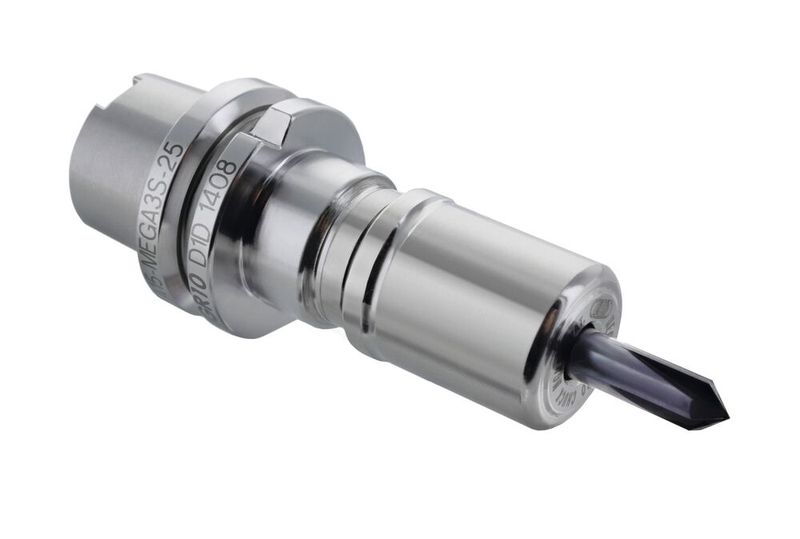

HSK-EZ15 Mega Micro Chuck Spannzange Big Kaiser bringt neues Spannzangenfutter für die Mikrobearbeitung auf den Markt

Anbieter zum Thema

BIG KAISER Präzisionswerkzeuge AG

Fastems Sales Agent: Gennaro Teta (omnino technology)

TORNOS S.A.

Mikron Switzerland AG, Division Tool

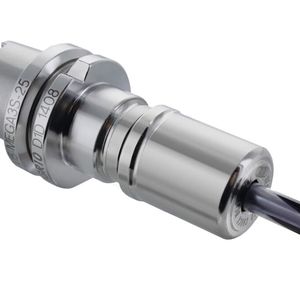

Big Kaiser, ein führender Anbieter von hochwertigen Präzisionswerkzeugsystemen und -lösungen für die metallverarbeitende Industrie, stellt die HSK-EZ15 Mega Micro Chuck Spannzange vor. Diese Version wurde speziell für die Bearbeitung von kleinen Werkstücken wie Schmuck, Uhren und in der Mikrobearbeitung entwickelt.

Das neue Spannzangenfutter wurde gemäss dem HSK-EZ15 Standard entwickelt. Diese neue Schnittstelle ersetzt den bisherigen ATC-E15 Standard und ermöglicht die Miniaturisierung von Spindeln, um den Anforderungen des Mikrotechnikmarktes in Bezug auf Präzision, Leistung und Zuverlässigkeit gerecht zu werden.

Den Typ HSK-EZ15 gibt es in drei Varianten mit Aussendurchmessern von 10 mm, 12 mm und 14 mm. Jede Variante eignet sich für die Hochgeschwindigkeitsbearbeitung von Werkstücken und ist für Fräser oder Bohrer mit Durchmessern von 0,45 mm bis 6,05 mm geeignet. Big Daishowa garantiert eine Rundlaufgenauigkeit von weniger als 3 µm an der Schneide – gemessen bei 4 x D vom Spanndurchmesser. Diese Spannzangenhalter können bei Drehzahlen von bis zu 80 000 U/min eingesetzt werden.

Bildergalerie

Für die Uhrenindustrie bietet die neue Spannzange eine kompakte, benutzerfreundliche Lösung, die ein schnelles Umrüsten auf neue Teile ermöglicht. Die garantierte Rundlaufgenauigkeit von unter 3 µm erfüllt die hohen Anforderungen der Uhrenhersteller. Zudem bietet sie eine hohe Positioniergenauigkeit, hervorragende Wiederholgenauigkeit und einen geräuscharmen Betrieb.

Der schlanke Körper und die speziell entwickelte Mutter sorgen für hohe Steifigkeit und geringere Störanfälligkeit bei der Hochgeschwindigkeitsbearbeitung. Die nutenfreie Spannmutter verhindert Vibrationen und Geräusche und sorgt für eine ausgezeichnete Auswuchtung und Konzentrizität. Dieses Design reduziert Luftgeräusche und Vibrationen bei hohen Drehzahlen und verbessert somit den Zerspanungsprozess.

Mit HSK-EZ15 lassen sich Funktionen in kleine Spindeln zu integrieren, die bisher nur bei grösseren Spindeln möglich waren, zum Beispiel die Voreinstellung ausserhalb der Maschine, um zeitsparend die Produktivität zu steigern.

«Big Kaiser hat als erstes Unternehmen einen industriellen Werkzeughalter entwickelt, der den Serienverkauf dieser Maschinen ermöglichte», sagt Giampaolo Roccatello, Chief Sales & Marketing Officer für Europa bei Big Kaiser. «Durch den Einsatz einer kleineren Spindel mit geringerer Masse und kleineren Abmessungen kann der Energieverbrauch nachhaltig gesenkt werden.»
