Zerspanung Chiron-Werke GmbH & Co. KG: Mehr Produktivität und Ressourceneffizienz

>> Am Beispiel der Präzisions-Fertigungszentren FZ 08 MT und FZ 12 MT demonstriert der Hersteller Chiron auf der EPMT 2012, Halle 1, Stand D70, dass sich durch zeitgleiches Drehen und Fräsen in einer Maschine die Durchlaufzeit halbieren und die Produktivität verdoppeln lässt. Dank Schwenkkopf, Drehspindel, Werkzeugrevolver und Gegenspindel verfügen sie über bis zu elf steuerbare Achsen, die alle mit direkten Wegmesssystemen ausgerüstet sind.

Anbieter zum Thema

Fastems Sales Agent: Gennaro Teta (omnino technology)

Suvema AG – TOLUS Group

Schneeberger AG

Chiron Büro Schweiz

Chiron-Werke GmbH & Co. KG

Der Werkzeughersteller Chiron präsentiert die FZ 08 MT und die FZ 12 MT mit integriertem Werkzeugrevolver für zeitgleiches Drehen und Fräsen.

Neuheiten mit integriertem Werkzeugrevolver

Am Beispiel der Präzisions-Fertigungszentren FZ 08 MT und FZ 12 MT demonstriert der Hersteller, dass sich durch zeitgleiches Drehen und Fräsen in einer Maschine die Durchlaufzeit halbieren und die Produktivität verdoppeln lässt. Beide Neuheiten verfügen über einen integrierten Werkzeugrevolver, der neben der Frässpindel zeitgleich ein zweites Werkzeug zum Einsatz bringt.

Dank Schwenkkopf, Drehspindel, Werkzeugrevolver und Gegenspindel verfügen die Fertigungsmaschinen über bis zu elf steuerbare Achsen, die alle mit direkten Wegmesssystemen ausgerüstet sind. Dadurch erreichen sie höchste Präzision im Positionier- und Simultanbetrieb. Die Gegenspindel mit Schwenkachse erlaubt komplexe und präzise 5-Achs-Operationen und die Sechs-Seiten-Bearbeitung von Stangenmaterial.

Hochdynamisch und mit grösster Präzision

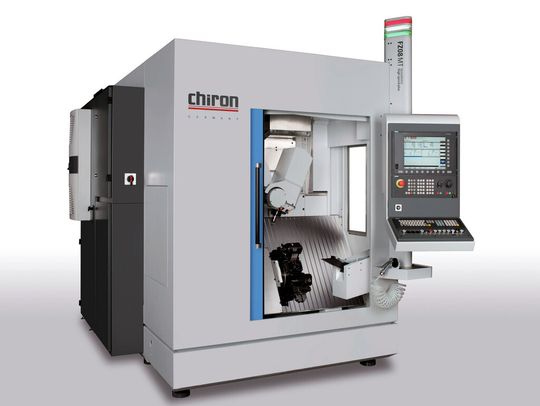

Mit seinen bis zu neun steuerbaren Achsen ist die FZ 08 MT ausserdem hervorragend für die sechsseitige Komplettbearbeitung von der Stange geeignet. Direkte Wegmesssysteme in allen Achsen garantieren grösste Präzision im Positionier- und Simultanbetrieb.

Besonders produktiv ist die Maschine dank seiner Dynamik: Die schwenkbare Hauptspindel bietet Drehzahlen von bis zu 40 000 U/min, ausserdem sorgen hohe Achsbeschleunigungen und Eilgänge bis 75 m/min, Span-zu-Span-Zeiten von 1,9 s und Werkzeugwechsel binnen 0,8 s für eine effiziente Fertigung.

Torque-Antrieb sorgt für eine hohe Dynamik

Für die wirtschaftliche 5-Achs-Simultan- und Komplettbearbeitung kleiner und komplizierter Uhren- und Schmuckteile in einer Aufspannung zeigt Chiron das innovative Präzisions-Fertigungszentrum FZ 08K S Magnum five axis.

Es ist ausgestattet mit einem 2-Achs-NC-Rundtisch, der über einen grossen Schwenkbereich von ±120° und eine Drehoption für bis zu 1000 U/min verfügt. Der schnelle, präzise und wartungsfreie Torque-Antrieb sorgt hierbei für eine hohe Dynamik.
