Danfoss AG: Einfache Inbetriebnahme von Frequenzumrichtern

>> Neben Funktionalität und Qualität spielt bei Frequenzumrichtern die Bedienerfreundlichkeit eine entscheidende Rolle. So ist Danfoss denn auch bestrebt, die Inbetriebnahme – sei es beim ersten Einschalten des Frequenzumrichters oder nach einem Rücksetzen auf Werkseinstellungen – so einfach und unkompliziert wie möglich zu gestalten. Mit den neuen Applikationsmakros geht das Unternehmen konsequent diesen Weg und vereinfacht die Parametrierung noch weiter.

Anbieter zum Thema

TYP AG

Alfred Imhof AG

ATP Hydraulik AG

Danfoss AG VLT Antriebstechnik

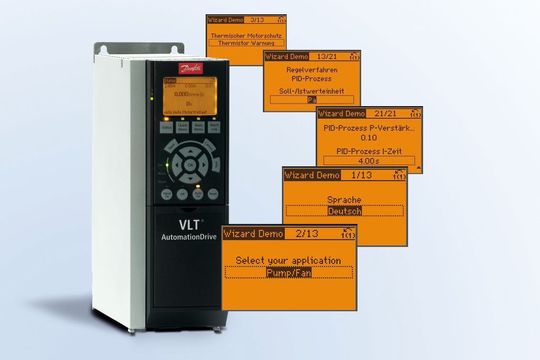

joe. In den neuen Frequenzumrichtern der VLT-Automation-Drive-FC-300-Serie integriert Danfoss nun eine neue Funktion zur Vereinfachung der Erstinbetriebnahme, aber auch für eine schnellere Inbetriebnahme nach einer Rückstellung auf Werkseinstellungen: die Applikationsmakros. Ihr Ziel ist es, die Konfiguration und Parametrierung der Umrichter weiter zu vereinfachen. Mit ihrer Hilfe gelingt es dem Anwender, Standardanwendungen wesentlich schneller in Betrieb nehmen zu können, was Zeit spart und damit natürlich die Kosten reduziert. Dazu nutzten die Entwickler das volle Potenzial des grafischen Displays, um die Programmierung so einfach und klar wie möglich zu gestalten. Bei vielen Anwendungen macht dies die Konsultation des Handbuchs während der Inbetriebnahme überflüssig.

Typische Standardanwendungen im Visier

Die neuen Applikationsmakros zielen vor allem auf die typischen Standardanwendungen, die einen hohen Prozentsatz in den Einsatzbereichen von VLT-Geräten ausmachen. In der ersten Version hat Danfoss drei wichtige Anwendungen integriert:

• Konfiguration einer horizontalen Last, wie sie beispielsweise ein Fliessband oder Transportband darstellt

• Konfiguration einer vertikalen Last, beispielsweise eines Hebers mit der Ansteuerung der mechanischen Bremse

• Parametrierung eines PID-Reglers, wie sie typisch in Pumpen- und Lüfteranwendungen vorkommt.

Die Makros können automatisch bei der Erstinbetriebnahme des Frequenzumrichters oder nach einem Rücksetzen auf Werkseinstellungen starten. Alternativ kann der Anwender sie aber auch jederzeit über das Quick-Menü des VLT erreichen.

Modularer Aufbau

Die Makros führen den Nutzer durch die Einstellung des Frequenzumrichters. Nach Abfrage der Spracheinstellung – der VLT Automation-Drive unterstützt 27 Sprachen – und der vorliegenden Anwendung durchläuft der Anwender geführt die grundlegende Parametrierung. Im Rahmen dieses Konfigurationsprozesses fordert das Makro den Anwender auf, die Motordaten sowie applikationsspezifische Daten der Anwendung sinngemäss einer Inbetriebnahme einzugeben. Beispiele für solche spezifischen Funktionen sind die Einstellungen für einen thermischen Motorschutz oder die Quellen der Soll- und Istwerte für den integrierten PID-Regler. <<

(ID:28353570)
