Ifm-Neuheit Durchflussmessung ohne Hindernisse

Von Silvano Böni

Anbieter zum Thema

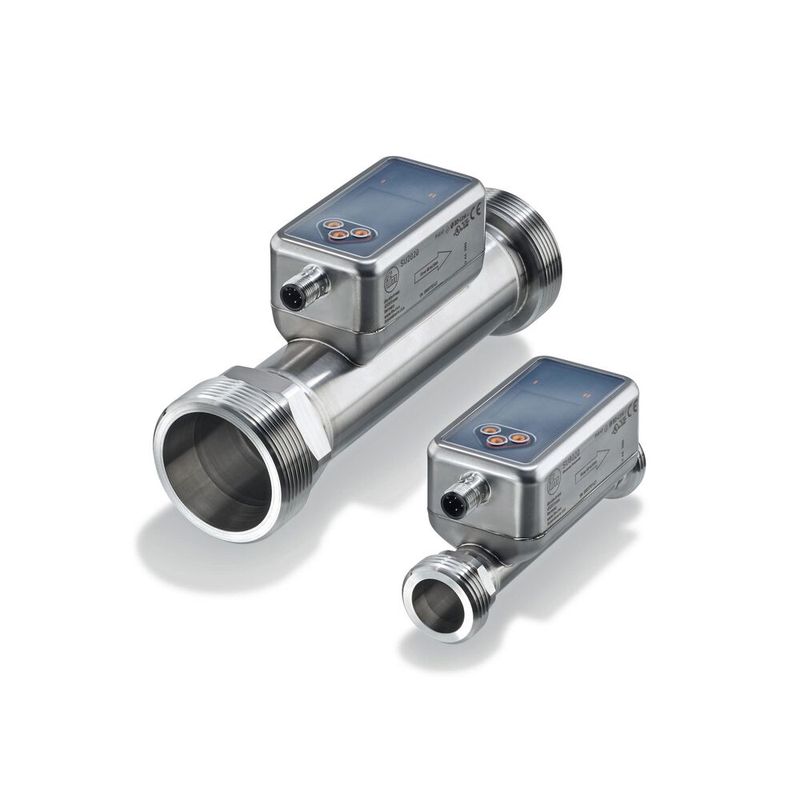

In Anwendungen, in denen Bauteile im Messrohr bei herkömmlichen Durchflusssensoren störend wirken, bietet der SU Puresonic eine optimale Lösung.

(Bild: Ifm)

Typisch bei Durchflusssensoren, die mit beweglichen Bauteilen wie einem Flügelrad arbeiten, ist beispielsweise ein Bruch der Flügel durch Porosität, die über die Nutzungsdauer zunimmt, oder ein Blockieren durch im Medium befindliche Fremdkörper. Zudem können Bauteile beim Reinigen beschädigt werden und zu Fehlfunktion der Sensoren führen. Der Durchflusssensor SU Puresonic arbeitet mit Ultraschalltechnik. Ultraschallsender und -empfänger sind dabei an der Aussenseite der Wandung so platziert, dass die Reflexion an der gegenüberliegenden Innenseite des Rohres erfolgt. Dadurch sind keine störenden Einbauten innerhalb des Messrohrs, das komplett aus Edelstahl besteht, notwendig. Ein weiterer Vorteil: Der Sensor kommt dadurch ohne Dichtungen aus und gewährleistet eine dauerhafte Dichtigkeit. Der SU Puresonic ist mit einer Betriebszustand-LED ausgestattet, die unterschiedliche Statusmeldungen signalisieren kann: beispielsweise eine Verschlechterung der Signalqualität durch Luftblasen, Partikel oder Anhaftungen, einen Ausfall der Elektronik oder das Vorliegen eines Kurzschlusses. Neben grün und rot kann die LED gemäss Namur NE107 auch blau leuchten, womit auf eine Veränderung im Prozess hingewiesen werden kann.

Da der Durchflusssensor SU Puresonic aus einem Edelstahlrohr besteht, in dem keinerlei Bauteile eingebaut sind oder hineinragen, ist die Auswahl für den Kunden sehr einfach. Die aufwändige Selektion des passenden Sensors – etwa auf Basis der medienberührenden Teile beziehungsweise der Dichtungsmaterialien in Abhängigkeit von den Prozessparametern – kann entfallen. Der neue Durchflusssensor ist in zwei Baugrössen mit Prozessanschlüssen von 1- und 2-Zoll lieferbar. Die Messbereiche der beiden Modelle sind 1 bis 240 l/min bzw. 5 bis 1000 l/min. Die Messgenauigkeit, die im gesamten Temperaturbereich gewährleistet ist, beträgt 1 % vom Messwert 0,5 % vom MEW.

Als Medium sind Reinstwasser, Wasser oder wasserbasierte Medien mit einem Zusatz von Additiven mit bis zu 10 % für den SU Puresonic geeignet. Der neue Durchflusssensor kommt deswegen vor allem in Anwendungen mit sehr reinem Wasser zum Einsatz. Verwendet wird hierzu in der Regel die Umkehrosmose, bei der auch Salze aus dem Wasser entfernt werden. Das Resultat ist sogenanntes demineralisiertes Wasser, das unter anderem in verschiedenen Verfahren der Wasseraufbereitung verwendet wird.

(ID:48710491)
