Murrplastik bietet eine Reihe von Kabeldurchführungsplatten und -leisten, die sogar die hohen Anforderungen der Federal Drug Administration (FDA) erfüllen. Zur Auswahl stehen Produkte zum Durchführen von Leitungen und Schläuchen, mit oder ohne Stecker, aus Edelstahl oder Kunststoff.

Firma zum Thema

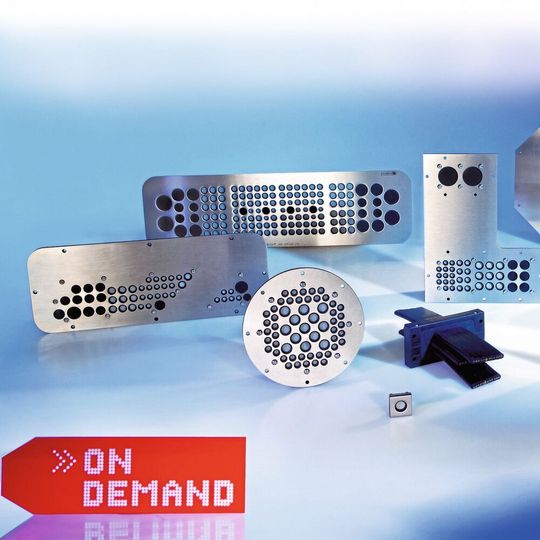

«KDP On Demand» sind Kabeldurchführungsplatten nach Mass. Es gibt sie in unterschiedlichen Grössen, Formen, Ausstattungen sowie Materialien.
«KDP On Demand» sind Kabeldurchführungsplatten nach Mass. Es gibt sie in unterschiedlichen Grössen, Formen, Ausstattungen sowie Materialien.
(Bild: Murrplastik)

Wenn es um Hygiene, Sauberkeit und Korrosionsschutz geht, werden in der Lebensmittel-, Pharma- und Kosmetikindustrie sowie in der Medizintechnik und Biotechnologie keine Kompromisse gemacht. Von hygienebezogenen Risiken spricht man, wenn sich zum Beispiel Verschmutzungen, Lebensmittelreste oder gar Keime in Vertiefungen, Kanten und Riefen festsetzen, dauerhaft verbleiben oder schwer entfernbar sind. Zu den kritischen Anforderungen an die verwendeten Komponenten und Materialien gehört, dass keine kritischen Inhaltsstoffe und keinerlei Keime übertragen werden dürfen. Zur Vermeidung konstruktiver Schwachstellen müssen folglich Maschinen, Anlagen und Komponenten durch die Auswahl geeigneter Werkstoffe und geometrischer Gestaltung hygienegerecht gestaltet werden. Stufen, Kanten, Furchen, raue Oberflächen und Risse sind zu vermeiden. Potentielle Verunreinigungen sind deutlich sichtbar zu machen. Zur Vermeidung gesundheitlicher Schäden bei Menschen müssen Komponenten und Materialien unempfindlich gegenüber aggressiven Reinigungsmitteln, Säuren und Basen sowie Ölen, Fetten und Kohlenwasserstoffen sein. Aber auch Temperatur- und Hydrolyse-Beständigkeit (keine Wasseraufnahme) der Materialien gehören dazu.

FDA-konforme Anforderungen bedingen Werkstoffe, die eine lange Haltbarkeit aufweisen und dabei keine kritischen Inhaltsstoffe an die Lebensmittel abgeben. Alle Materialien, welche mit den Lebensmitteln in Kontakt kommen, müssen eine hohe Reinheit und Beständigkeit unter den jeweiligen Prozessbedingungen aufweisen. Zentrale Forderung des «Hygienic Design» (EHEDG: European Hygienic Engineering and Design Group) ist die hygiene- und reinigungsgerechte Gestaltung von Maschinen, Anlagen, Schaltschränken und Komponenten zur Gewährleistung eines zuverlässigen Verbraucherschutzes. Durch die Einhaltung der Hygieneanforderungen werden Stillstände im Produktionsprozess vermieden.

Bildergalerie

Innovatives FDA-Kabeldurchführungssortiment

Murrplastik hat bereits Kabeldurchführungsplatten (KDP) und -leisten (KDL) im Sortiment, welche die hohen Anforderungen der Federal Drug Adminis­tration (FDA) erfüllen. Nun kommen zwei neue FDA-konforme Kabeldurchführungen mit weissem Kunststoffrahmen auf den Markt: KDP/Z-FDA und KDL/D-FDA.

KDP/Z-FDA

Bei der neuen KDP/Z-FDA handelt es sich um eine FDA-konforme, einteilige Kabeldurchführungsplatte aus Kunststoff für Leitungen und Schläuche jeglicher Art ohne Stecker. Sie ist mit kabelschonenden abgerundeten Kanten ausgestattet. Der weisse Kunststoffrahmen hat den Vorteil, dass Verunreinigungen schnell und einfach optisch erkennbar sind. Die Kunststoff-Variante ist um zwei Drittel preisgünstiger und um 80% leichter als Edelstahl-Varianten. Der Durchmesserbereich bewegt sich von 3 bis 33 mm. Die Anzahl der Einführungsöffnungen umfasst bis zu 48 Öffnungen. Die KDP/Z-FDA ist auf Standardausschnittgrössen der 10-, 16- oder 24-poligen Steckverbinder von Harting abgestimmt. Aus­serdem garantiert die KDP/Z-FDA durch ihre sehr flache Bauform eine platzsparende Kabelführung. Durch das Zweikomponenten-Herstellungsverfahren ist die Dichtung fest mit dem Gehäuse verbunden (IP 66/67). Alle KDP/Z-Versionen bieten eine zusätzliche Abdichtung an den Befestigungsschrauben. Das FDA-konforme TPE-Dichtungsmembran ist zur Wiedererkennung beziehungsweise FDA-Zuordnung blau eingefärbt.

KDP-FDA-HD

Die KDP-FDA-HD ist eine Kabeldurchführungs­platte aus V2A-Edelstahlrahmen und einem blau eingefärbten Dichtungsmaterial auf EPDM-​Basis (Ethylen-Propylen-Dien-[Monomer]-Kautschuk). Mit IP 65 wird eine zuverlässige Dichtigkeit gewährleistet. Die KDP-FDA-HD wird nach den strengen FDA- und Hygienic-Design-Richtlinien (angelehnt an EHEDG) hergestellt. Sie bietet das perfekte Zusammenspiel von Design und Materialauswahl: hohe Reinigbarkeit sowie Reduzierung des Zeit- und Materialaufwands bei der Reinigung. Alle Kanten sind im «Hygienic Design» mit polierten Radien versehen. Potentielle Schmutzkanten, Wasseransammlungen und daraus resultierende Verkeimungen werden dadurch vermieden. Alle Oberflächen werden ohne Riefen und Kanten ausgestattet. Aufgrund angeschweisster Gewindebolzen auf der Rückseite (zur Montage der Kabeldurchführung) werden unnötige Schmutzkanten durch Schraubenköpfe vermieden. Die KDP-FDA-HD ist in allen Flansch­grössen der Schaltschranklieferanten erhältlich, optional mit integrierter EMV-Anbindung für Feld- und Leitungsfehlspannung.

Für verschiedenste Anwendungen und Branchen bietet Murrplastik die KDP-FDA-HD auch als kundenindividuelle Lösung an (KDP On Demand). Die Kabeldurchführungen nach Mass sind das erste und einzige Kabelführungssystem, welches in Grösse, Form, Ausstattung sowie Material komplett individualisiert werden kann. Die Konfiguration erfolgt online auf mp4you.de – einfach und in wenigen Schritten.

KDL/D-FDA

Die Kabeldurchführungsleiste KDL/D-FDA ist ein teilbares, FDA-konformes Befestigungssystem für die direkte oder nachträgliche Einführung von bis zu 48 vorkonfektionierten Leitungen mit Steckern. Sie garantiert eine unterbrechungsfreie Leitungseinführung und damit den Erhalt der Systemgarantie für die Kabelstecker der Hersteller. Auch diese Kunststoff-Variante ist bis zu zwei Drittel preisgünstiger und um 80 Prozent leichter als Edelstahl-Varianten.

Der stabile weisse Kunststoffrahmen sowie der Kabeldurchführungsblock (Tüllenhalter) mit unterschiedlichen geschlitzten Tüllen bestehen aus FDA-konformem Material. Tüllenhalter und Tüllen sind aus blau eingefärbtem TPE (thermoplastischem Elastomer) und bilden gemeinsam die Dichtung für die Leitungen und zur Gehäusewand. Der Vorteil: Es sind keine separaten Dichtungen erforderlich, die verloren gehen können. Die KDL/D-FDA gewährleistet mit IP 65 eine sehr hohe Dichtigkeit. Die passenden Durchführungstüllen KDT/X-FDA werden in verschiedenen Tüllengrössen angeboten. Der Durchmesserbereich variiert von 2,5 bis 30 mm (2 bis 12 mm, 12 bis 22 mm und 22 bis 30 mm).

KDL/H-VA-FDA

Die hoch flexible und sehr stabile KDL/H-VA-FDA ist eine teilbare, FDA-konforme Kabeldurchführungsleiste aus Edelstahl. Auch sie ist ideal für Kunden, die Leitungen mit Steckern direkt sowie nachträglich einführen, zugentlasten und abdichten wollen. Mit ihr wird ebenfalls eine unterbrechungsfreie Leitungseinführung sichergestellt und damit der Erhalt der Systemgarantie für die Kabelstecker der Hersteller. Sowohl der V2A-Edelstahlrahmen als auch Tüllenhalter und die unterschiedlichen geschlitzten Tüllen aus blau eingefärbtem TPE erfüllen die FDA-Richtlinien. Die KDL/H-VA-FDA weist eine sehr hohe Beständigkeit gegenüber Reinigungsmitteln, Fetten und Ölen auf und dichtet vollständig ab bis zu IP69K. Aufgrund der einfachen und schnellen Durchführung von bis zu 48 vorkonfektionierten Leitungen können auf engstem Raum viele Leitungen eingeführt werden. Zur Verfügung stehen Kabeldurchführungstüllen vom Typ KDT/X-FDA für Leitungsdurchmesser von 2,5 bis 30 mm. Durch die Anpassung des Rahmens an die Standardausschnitte (24-, 16-polig) und die Befestigung mit vier M5-Schrauben wird der Aufwand für die Gehäusebearbeitung auf ein Minimum reduziert. SMM
