Eplan Software & Service AG: Effiziente Engineering-Lösung im Schaltschrankbau

>> Was mit leistungsstarkem 3D-Montageaufbau begann, entpuppt sich jetzt als integrative Engineering-Lösung für den Schaltschrankbau: Das Engineering-Werkzeug «Pro Panel» von Eplan gibt zur Hannover Messe mit der neuen Professional-Version sein Debüt. Projektierung, 3D-Layout, Fertigung und Montage verschmelzen zu einer durchgängigen Lösung – daraus resultieren sinkende Kosten und eine höhere Wertschöpfung.

Anbieter zum Thema

Fastems Sales Agent: Gennaro Teta (omnino technology)

ATP Hydraulik AG

FACTUREE - Der Online-Fertiger

EPLAN Software & Service GmbH & Co. KG

joe. Auch den Schaltschrankbau kennzeichnen extremer Termin- und Kostendruck, dem der bekannte Lösungsanbieter Eplan nun entgegentritt. Zur Hannover Messe präsentiert das Unternehmen «Pro Panel» in seiner nächsten und damit vollen Ausbaustufe. Die Automatisierungstechnik wie auch Maschinen- und Anlagenbau profitieren damit von einem disziplinübergreifenden Engineering-Werkzeug, das alle spezifischen Anforderungen abdeckt. Projektierung, 3D-Layout, Fertigung und Montage verschmelzen auf einheitlicher Datenbasis zur voll integrierten Lösung. Damit wird der Produktentstehungsprozess beschleunigt – sinkende Kosten und steigende Wertschöpfung sind vorprogrammiert.

Einheitliche Daten – automatisch abgeglichen

Integration ist das Stichwort, unter dem alle Fäden in der Engineering-Plattform zusammenlaufen. Die in Elektro- und Fluidprojektierung geplanten Geräte und Betriebsmittel lassen sich jetzt ohne manuellen Datenabgleich im Montageaufbau einsetzen. Anwender werden damit im Engineering schneller; schliesslich entfallen das typische Reverse-Engineering und viele zeitaufwändige redundante Arbeitsschritte. Zugleich werden mögliche Fehler beim Projektabgleich von vornherein verhindert. Dazu lassen sich wichtige Basisfunktionen der Plattform wie Revisionsmanagement, Rechteverwaltung oder Sonderprogrammierung mittels API in vollem Umfang nutzen. Doch hier ist längst nicht Schluss: Die Integration geht weiter in Richtung Fertigung, Montage und Verdrahtung. Eine direkte Datenübergabe zu NC-Maschinen, Ader-Routing und Kabelkonfektionierung sichern den reibungslosen Workflow quer durch den gesamten Produktentstehungsprozess.

Sichere Planung gewährleistet korrekte Fertigung

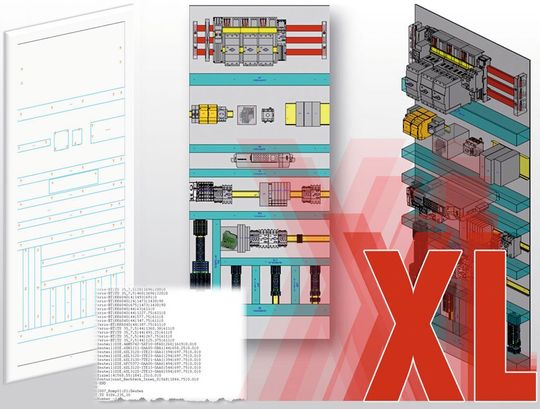

Ob dynamische Kollisionskontrolle oder automatisches Prüfen relevanter Einbaubedingungen, diese Software macht eine professionelle 3D-Layoutplanung auch für Gelegenheitsanwender leicht. Fertigungsrelevante Daten zu Bohrungen oder Ausfräsungen werden im 3D-Modell berücksichtigt und lassen sich weiter verarbeiten. Flexibel können neben assoziativen Montagezeichnungen auch spezielle Bohrschablonen erstellt werden. Als weiterer entscheidender Praxisvorteil werden Fertigungsinformationen im Zuge der Stammdatenerstellung ein einziges Mal hinterlegt - auch für längenvariable Teile wie Kabelkanäle oder Tragschienen. Danach sind Komponenten und NC-Daten automatisch im jeweiligen Montageaufbau integriert. Per NC-Schnittstelle werden Modifikationen von Gehäuse, Türen oder Montageplatten einfach an entsprechende Fertigungssysteme übergeben.

Kabel zügig verlegt

Neben Adern lassen sich jetzt auch Kabel innerhalb eines 3D-Montageaufbaus routen. Diese neuen Leistungsdimensionen gelten auch für die Kabelverlegung: Intuitiv können Wegenetze im Raum definiert und Verbindungen verlegt werden, auf Wunsch unabhängig von realen oder virtuellen Verdrahtungskanälen. Neue Verlegebereiche erweitern die Vielfalt des 3D-Routings und unterstützen die virtuelle Verdrahtung von beispielsweise Lütze-Rahmensystemen. Mit sogenannten Verdrahtungsdurchbrüchen können Drähte und Kabel auf kürzestem Wege beispielsweise auf die Rückseite von Montageplatten, Trennwänden oder anderen Schrankbauteilen geführt werden.

Effiziente Integration der Klimatisierungslösung von Rittal

Was wäre das Engineering ohne die passenden Gerätedaten: Hier besticht die Verbindung zum Eplan-Data-Portal, mit dem sich Komponenten einfach in die Geräteliste oder den 3D-Montageaufbau integrieren lassen. Ein Highlight wird auf der Hannover Messe 2011 die Kopplung zum neuen Rittal-Therm 6.1 sein, dem Engineering-Konfigurator zur Auslegung und Dimensionierung von Heiz-, Kühl- und Klimatisierungslösungen aus dem Hause Rittal. Per Konfigurator werden die erforderlichen Geräte in Rittal-Therm ermittelt, im Data-Portal zusammengestellt und in die Eplan-Geräteliste übernommen. Damit ergibt sich eine effiziente Integration der Klimatisierungslösung in den 3D-Montageaufbau. <<
