Zur Messe Motek präsentiert die Unternehmensgruppe Römheld eine Baureihe Hub- und Drehmodule. Sie sind konzipiert, Bauteile zur manuellen Nachbearbeitung und zur Montage ergonomisch günstig zu positionieren.

Als Messepremiere zeigt der Hersteller aus der Entwicklung seines Unternehmens Römheld GmbH Friedrichshütte, Laubach (D), erste Komponenten seiner Baureihe Hubmodule Moduhub-New für manuelle Arbeitsplätze. Mit dieser Baureihe werden die Komponenten leistungsfähiger, vielfältiger und teilweise netzwerkfähig. Zudem verfügen die Module über ein aktuelles Design. Dank einer schlanken Fertigung beim Hersteller erweisen sich die Komponenten als besonders wirtschaftlich.

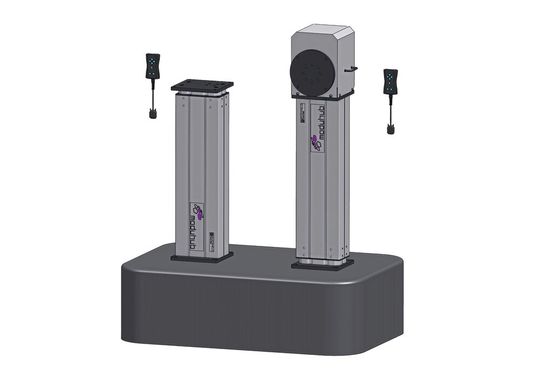

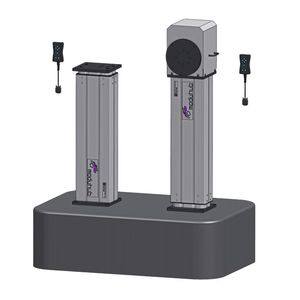

Zunächst stehen elektrisch angetriebene Hubsäulen in vier Varianten für bis zu 500 kg schwere Werkstücke zur Verfügung. Sie heben diese bei bis 50 mm/s Geschwindigkeit bis 600 mm hoch. Wahlweise können die Hubsäulen um endlos drehende Drehmodule ergänzt werden. Im Aussenprofil integrierte Nuten ermöglichen Schottleisten, Ablagen und Halterungen zu befestigen. Diese bewegen sich bei entsprechender Ausrichtung der Hubachsen während des Verfahrens mit oder halten in Relation zum Werker ihre Position. Oben angeordnete Nuten des Aussenprofils sorgen für eine verbesserte Beständigkeit gegen Staub und Schmutz. Bedient werden die Säulen alternativ per Hand- oder Fusstaster. Akkus für eine unabhängige Stromversorgung gehören ebenso wie Dreh- und Wagenmodule zum umfangreichen Baukasten der Hubmodule Moduhub-New. Zusätzlich wird es eine manuelle Variante mit hydraulischem Hubantrieb mit Fusshebel geben. Diese kann bis 600 kg schwere Werkstücke über 600 mm Hub bewegen.

Bildergalerie

Auf passende Positionen drehen

Das bestehende Baukastensystem Moduhub ergänzt der Hersteller um ein stationäres, elektrisch betriebenes Hubsystem moduLift mit optionaler, endlos drehender Drehachse für bis zu 40 kg schwere Werkstücke. Eine Ausführung ohne Drehachse kann bis 80 kg schwere Werkstücke über 1200 mm vertikalen Weg bei 60 mm/s Geschwindigkeit auf eine für das Personal günstige Position zum Montieren von Baugruppen heben. Beide Varianten werden über Hand- oder Fusstaster bedient. Sie sind in jeder Position selbsthemmend. Eine Abschaltfunktion verhindert Kollisionen beim Senken des Bauteils. Ein aktuell vorgestelltes Drehmodul mit elektrischem Antrieb ermöglicht, bis 150 kg schwere Werkstücke endlos zu drehen. Es ist zu bestehenden Hubmodulen des Baukastens Moduhub kompatibel und lässt sich beliebig mit allen Hubmodulen kombinieren.

Wälzlager einfach montieren

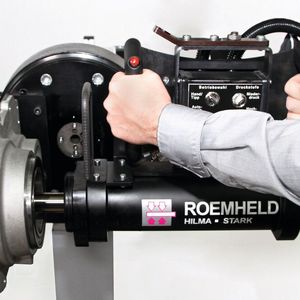

Kombinierbar mit den Hubmodulen ist auch die zur Messe vorgestellte mobile Einziehvorrichtung für Wälzlager, Buchsen und Bolzen. Die nur 20 kg leichten, ergonomisch gestalteten Pressen stehen in horizontalen und vertikalen Varianten zur Verfügung. Sie sind an einem Balancer aufgehängt. Das entlastet das Personal von schwerem Heben.

Mit den Einziehvorrichtungen können 30 bis 145 mm im Innendurchmesser messende Wälzlager und Buchsen mit zweistufig von 10 bis 100 kN programmierbaren Presskräften über 200 mm Weg eingefügt werden. Somit lassen sich auch grosse und schwere Werkstücke – Wälzlager, Buchsen, Bolzen und Gehäuseteile – einpressen.
