XPlanar-Planarmotorsystem: schwebende Mover mit sechs Freiheitsgraden Flying Motion

Redakteur: Silvano Böni

Mit XPlanar eröffnet Beckhoff neue Wege in der Anlagenkonstruktion. Möglich machen dies die über den beliebig angeordneten Planarkacheln frei schwebenden Planarmover, mit denen eine äusserst flexible, exakte und hochdynamische Positionierung erreicht wird. Für den Maschinenbau ergibt sich daraus eine maximale Freiheit und Vereinfachung bei der Konzeption von Maschinen und Anlagen.

Anbieter zum Thema

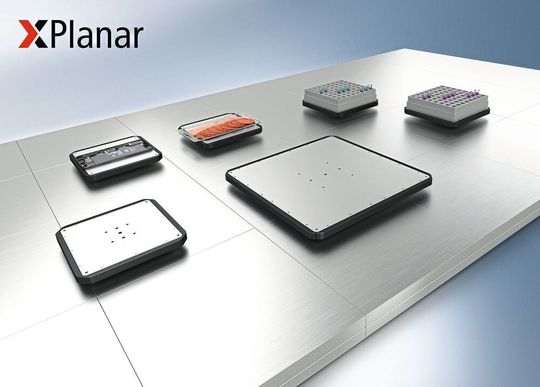

XPlanar eignet sich hochflexibel für unterschiedlichste Transportaufgaben in den vielfältigsten Anwendungsbereichen bis hin zur Pharma- und Lebensmittelindustrie.
XPlanar eignet sich hochflexibel für unterschiedlichste Transportaufgaben in den vielfältigsten Anwendungsbereichen bis hin zur Pharma- und Lebensmittelindustrie.
(Bild: Beckhoff)

Das XPlanar-System von Beckhoff kombiniert die individuelle Anordnung von Planarkacheln mit einer mehrdimensionalen Positionierbarkeit der darüber schwebenden Planarmover. Dabei sind die Mover ruck- und berührungsfrei mit bis zu 4 m/s Geschwindigkeit, 2 g Beschleunigung und 50 μm Positionierwiederholgenauigkeit zweidimensional verfahrbar, und das geräuschlos und ohne Abrieb. Das bedarfsgerecht skalierbare Planarmotorsystem kann die Konzeption von Maschinen und Anlagen deutlich vereinfachen. Durch die maximal flexible Moverpositionierung und die sehr hohe Bewegungsdynamik lassen sich beispielsweise Produktströme sehr einfach und individuell teilen sowie bisher notwendige Roboter oder andere unflexible Mechanikvorrichtungen effizient ersetzen. Mit dem berührungslosen Verfahren der Mover entfallen zudem Verschleiss, Emissionen und das Verschleppen von Verunreinigungen.

Flexible und vielfältige Bewegungsfunktionen

Basis des XPlanar-Systems sind die in beliebigen und damit exakt anwendungsorientierten Geometrien anreihbaren 240 × 240 mm grossen Planarkacheln. Diese beinhalten die gesamte Elektronik und die EtherCAT-G-Kommunikation. Über ihnen schwebt – ermöglicht durch integrierte Permanentmagnete – eine frei wählbare Anzahl an Planarmovern. Dabei sind die Mover nicht nur waagerecht, sondern auch senkrecht und sogar kopfüber einsetzbar. Zur Auswahl stehen vier verschiedene Planarmovertypen:

Bildergalerie
  • der 95 × 95 mm grosse Small Mover für bis zu 0,4 kg Nutzlast
  • der 155 × 155 mm grosse Standard Mover für bis zu 1,5 kg Nutzlast
  • der 155 × 275 mm grosse Long Mover für bis zu 3 kg Nutzlast
  • der 275 × 275 mm grosse Big Mover für bis zu 6 kg Nutzlast

Die zweidimensionale X/Y-Positionierung der Mover wird durch weitere Bewegungsfunktionen ergänzt:

  • Heben und Senken um bis zu 5 mm, optional inklusive Wägefunktion
  • Neigen um bis zu 5 ° für Transport und Handhabung von Flüssigkeiten
  • Drehen um bis zu ±15 ° bzw. über speziellen Planarkacheln um bis zu 360 °

Das kollisionsfreie beziehungsweise synchronisierte Verfahren von mehreren Movern und eine automatische Bahnoptimierung sind weitere Features, die von der Automatisierungssoftware TwinCAT bereitgestellt werden. So kann zum Beispiel durch das Bewegen mehrerer Mover im Verbund miteinander die maximale Nutzlast erhöht werden.

Geeignet für vielfältigste Anwendungen

XPlanar eignet sich als hochflexibles Transportsystem im gesamten Maschinenbau, und hier insbesondere zur Automatisierung von Verpackungs-, Montage-, Sortier- und Kommissionierprozessen. Die freie Wahl der Oberflächen – leicht zu reinigendes Glas, Edelstahl im Hygienic Design oder Kunststofffolie – unterstützt zudem den Einsatz im Reinraum, in der Pharma- und Lebensmittelindustrie sowie unter Vakuumbedingungen. SMM
