SVAN-System von Föhrenbach Führungssystem aus Aluminium

Redakteur: Silvano Böni

Firma zum Thema

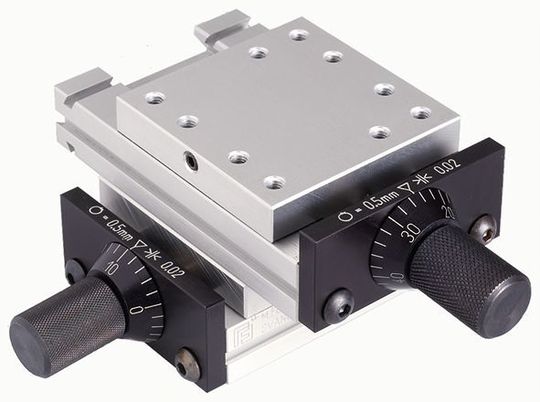

(Bild: Föhrenbach)

Das SVAN-System erlaubt es, Produkte oder Untersuchungsgegenstände noch exakter zu verstellen beziehungsweise einzurichten und an der gewünschten Stelle zu sichern. Die Innovation steckt hier in der spielfreien Klemmung mit einem Höhen- und Seitenversatz von kleiner 0,003 Millimeter. Gerade im Bereich der Forschung und Entwicklung findet das System breite Verwendung: Um eine Messkamera zu positionieren, einen Untersuchungsgegenstand unter dem Mikrospkop im Mikrometerbereich zu bewegen oder Laserköpfe zur Präzisionsbearbeitung etwa für Mikrobohrungen in die optimale Stellung zu bringen. Fünf Baugrössen zwischen 20 und 120 Millimetern bei Standardhüben zwischen 5 und 100 Millimeter kennzeichnen den grossen Einsatzbereich. Die schnelle Kombinierbarkeit zu 2- oder 3-Achssystemen durch vorbereitete Montageleisten erweitert die Einsatzmöglichkeiten zusätzlich. Sämtliche Bohrungen für eine X-y-z-Montage sind vorhanden, so dass keine weiteren Nacharbeiten notwendig sind. Gute Verstellmöglichkeiten mit Mikrometerrändel oder auf Wunsch mit Sechskant-Schraubendreher stehen ebenfalls zur Verfügung.
