>> Hochverfügbare Redundanzlösungen bei Industrial Ethernet

Redakteur: Melanie Staub

Firmen zum Thema

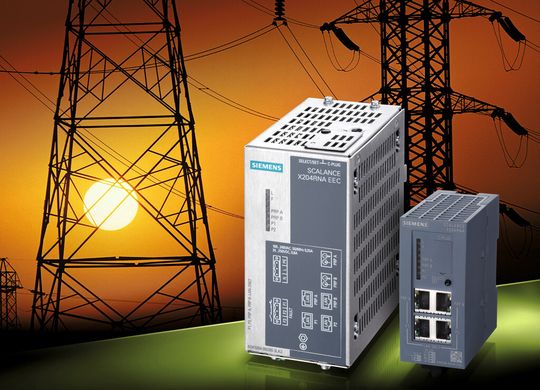

Scalance X-200RNA
Scalance X-200RNA
(Siemens)

Das Unternehmen Siemens Industry erweitert sein Portfolio industrieller Netzwerkprodukte um eine hochverfügbare Systemlösung für stossfreie und damit verzögerungslose Redundanz in Industrial-Ethernet-Netzwerken. Die neuen Netzwerkzugangspunkte Scalance X-200RNA (Redundant Network Access) sind für alle Anwendungen und Branchen konzipiert, in denen eine besonders hoch verfügbare Netzwerkverbindung gefordert ist. Neben der Scalance-Hardware bietet Siemens zudem das Softwarepaket Softnet-IE RNA an, mit dem sich PCs an parallele Netzwerke anbinden lassen. Die Redundanz-Lösung basiert auf dem Parallel Redundancy Protocol (PRP) gemäss Standard IEC 62439-3. Die Zugangspunkte Scalance X-200RNA verbinden bis zu zwei Netzsegmente oder Endgeräte ohne PRP-Funktionalität verzögerungsfrei über zwei parallele Netzwerke. Dabei verdoppelt ein Zugangspunkt das Telegramm des Senders und speist jeweils eine Kopie in beide angeschlossenen Netzwerke. Die Struktur der beiden LANs kann unterschiedlich – in Stern-, Ring- oder Baumstruktur – realisiert sein. Auf der Empfängerseite leitet der zweite Zugangspunkt das erste ankommende Telegramm an den Adressaten weiter. Das später eintreffende Telegramm aus dem anderen LAN wird verworfen. Aufgrund der beiden getrennten Netzwerke und des PRP-Verfahrens ist eine sichere und rechtzeitige Übertragung sichergestellt. Eine Rekonfigurationszeit ist somit nicht notwendig. Die neuen Zugangspunkte werden als Scalance X204RNA im Kunststoffgehäuse mit vier elektrischen RJ45-Ports sowie als Scalance X204RNA EEC (Enhanced Environmental Conditions) im Metallgehäuse mit zwei elektrischen Ports und zwei elektrisch-optischen Combo-Ports für SFP(Small Form-Factor Pluggable)-Stecktransceiver und Weitbereichnetzteil angeboten. <<
