Hch. Reimmann AG: Flexibilität in der Stanz- und Umformbearbeitung

>> Mit der Ausrüstungsoption «Profilbearbeitung» bietet die hydraulische Universal-Stanzmaschine Ecco Line von Boschert eine hohe Flexibilität in der Blech- und Profilbearbeitung. Die Maschine, die für eine universelle Stanz- und Umformbearbeitung von Blechen bis 12 mm konzipiert ist, kann nun auch Winkel-, U- oder T-Profile mit Schenkellängen bis 90 mm bearbeiten.

Anbieter zum Thema

Hartmetall-Werkzeugfabrik Paul Horn GmbH

ATP Hydraulik AG

Mikron Switzerland AG, Division Tool

Boschert GmbH + Co. KG

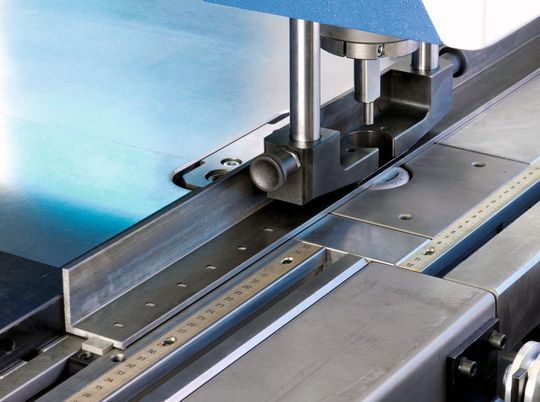

joe. Die hydraulische Stanzmaschine Ecco Line, Erfolgsmodell des Herstellers von Blechbearbeitungsmaschinen Boschert GmbH & Co. KG in Lörrach, ist jetzt auch mit der Option «Profilbearbeitung» erhältlich. Basierend auf der speziell für die universelle Stanz- und Umformbearbeitung von Blechen bis 12 mm Dicke konzipierten Maschine erlaubt die Profil-Option nun auch die Bearbeitung von Winkel-, U- sowie T-Profilen mit Schenkellängen bis 90 mm. Dafür sind entsprechend längere Werkzeuge erforderlich, die sich auch für Stanz-/Umformarbeiten zum Beispiel an ein- bis allseitig gekanteten Biegeteilen einsetzen lassen.

Für die Verwendung dieser längeren Werkzeuge wurde zum einen der Hub der Stanz- und Umformmaschine auf 90 mm verlängert, zum anderen eine zweite, unabhängig arbeitende Hublängeneinstellung installiert. Darüber hinaus gibt es für die Fixierung von Winkel-, U-, T-Form- oder Biegeteilen einen speziellen Niederhalter. Das Anschlagblech für die Bearbeitung von Kleinteilen lässt sich in der X-Achse verschieben. Damit bieten sich in Bezug auf die Anwendungs- und Bearbeitungsmöglichkeiten neue Freiräume, die jeder in der Werkstatt und in der Fertigung tätige Praktiker schnell zu schätzen weiss. Zumal sich seitens der Bedienung keinerlei Mehraufwand ergib, und auch die Sicherheitseinrichtungen dem zusätzlichen Einsatzzweck angepasst sind.

Flexibles Wechsel- Werkzeugsystem

Die hydraulische Universal-Stanz- und Umformmaschine Ecco Line ist als Standardversion mit einem 28-Tonnen- und optional mit 40-Tonnen-Presskraft-System ausgerüstet. Mit Merkmalen wie wartungsfreier hydraulischer Antrieb, stufenlose Hubverstellung, robuster und dabei kompakter Maschinenbau sowie konstante Stanz-/Umformkraft sind alle Bedingungen für eine effiziente Teilefertigung gegeben. Aufgrund der Möglichkeit, bei Bedarf zwischen den Bedienungsarten Einrichten, Einzel- oder Dauerhub wählen zu können, eignet sich diese Maschine für alle Arbeiten im Werkstatt-, Einzelfertigungs-, Klein- und Mittelserienbetrieb.

Neben der Flexibilität der Maschine selbst kommt auch das flexible Wechsel-Werkzeugsystem zum Tragen und hilft so, unproduktive Nebenzeiten auf ein Minimum zu reduzieren. Ein Werkzeugsatz (Trumpf-Standard) besteht aus Stempel, Justierring, PU-Abstreifer und Matrize und ist innerhalb 15 Sekunden auszutauschen. Der grösste Werkzeug-Durchmesser beträgt 105 mm. Zwischen dem kleinsten und dem grössten Durchmesser existiert ein breites Lieferprogramm an Standard-Werkzeugen. Ausserdem können im Bereich bis 105 mm Durchmesser auf Wunsch alle denkbaren Werkzeugformen realisiert und in bekannter Qualität geliefert werden.

Stufenlose Hublängen- verstellung

Da die Maschinen vom Typ Ecco Line die erwähnte Hublängenverstellung aufweisen, ist ein Nachschleifen der Werkzeuge problemlos möglich. Dadurch lassen sich die Werkzeugkosten verringern. Als Zubehör gibt es ein passives Abstreifsystem (Stahlabstreifer) und ausserdem sind für die Werkzeuge eine Justiervorrichtung, ein Stahlabstreifer-Halter sowie Matrizenzwischenteller (Grösse I und II) erhältlich. Als Optionen für die Maschinenausrüstung sind weiter auch eine Digitalanzeige (für Anschlaggenauigkeiten im Bereich von weniger als ± 0,1 mm) und eine Zweihand-Bedienung (zum Arbeiten ohne Schutzeinheit am Werkzeug) anzuführen. <<
