KDP On Demand von Murrplastik

Individuelle Kabelführung nach Mass

| Redakteur: Silvano Böni

«KDP On Demand»-Kabelführungsplatten werden individuell konstruiert und gefertigt.
Bildergalerie: 3 Bilder

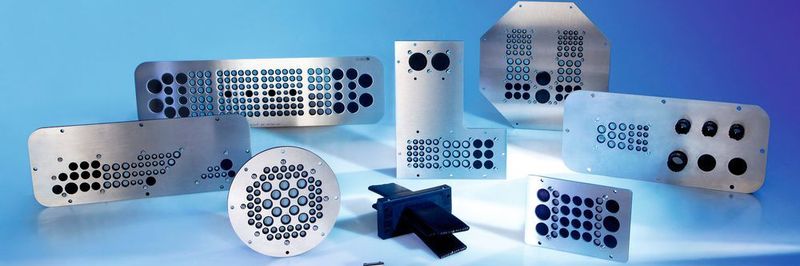

«KDP On Demand»-Kabelführungsplatten werden individuell konstruiert und gefertigt. (Bild: Murrplastik)

Die von Murrplastik Systemtechnik entwickelten Kabeldurchführungsplatten nach Mass (KDP On Demand) bieten kundenindividuelle Lösungen für verschiedenste Anwendungen und Branchen. Sowohl Grösse, Form, Ausstattung sowie Material sind komplett individualisiert.

Das Marktumfeld für Kabeldurchführungen hat sich in den letzten Jahren drastisch verändert. Statt Standardlösungen verlangen heute viele Industrieanwender anwendungsspezifische Produkte. Die «KDP On Demand» wird diesen Wünschen zu 100 Prozent gerecht, da die Kabelführungsplatten individuell konstruiert und gefertigt werden. Wichtig ist, zu Beginn mit dem Kunden die technischen Anforderungen zu klären, die dann die Basis für Einzelstücke oder auch für Serienproduktionen sind.

Die Kabeldurchführungsplatten können in jeder erdenklichen Grösse und Form zwischen 1 x 1 cm und 1,5 x 3 Metern realisiert werden: egal ob achteckig, rund oder oval. Sie sind geeignet für Kabel mit oder ohne Stecker, für Flachbandkabel, Starkstromleitungen, Pneumatikschläuche oder Kombinationen davon. Selbst wenn Anwender 111 Kabeleinführungen und/oder 888 Kabelverschraubungen möchten, stellt dies kein Problem dar. Ein immenser Vorteil ist ausserdem, dass – im Vergleich zu herkömmlichen Kabelverschraubungen – mit den Kabeldurchführungsplatten der Murrplastik bis zu zehn Mal schneller appliziert werden kann und bei der Montage weniger als 50 Prozent Platz benötigt wird. Die individuelle Herstellung hat für den Kunden ausserdem den Mehrwert, dass kein hoher Lagerbestand mit unterschiedlichsten Durchführungsplatten und deren Katalogisierung mit Artikelnummern erforderlich ist.

Sicherer Halt

Flexibles Haltersystem FHS von Murrplastik

Sicherer Halt

28.05.18 - Das flexible Haltersystem FHS von Murrplastik Systemtechnik ist für die direkte und sichere Befestigung von Leitungen, Kabeln oder Schutzschläuchen für dynamische Energiezuführungen an Robotern gedacht. Ob gerade oder konische Flächen, auf Eckkanten oder auf unterschiedlichen Oberflächen, Profilen und Durchmessern: Das System hält praktisch überall. lesen

Lebensmittel- und Pharmaindustrie fordern hygienische Sauberkeit

Wenn es um Hygiene, Sauberkeit und Korrosionsschutz geht, dann werden in der Lebensmittelindustrie keine Kompromisse gemacht. Zu den kritischen Anforderungen an die verwendeten Komponenten und Materialien für Produktion, Verarbeitung und Transport von Lebensmitteln, Getränken und anderen verderblichen Produkten gehört die Fähigkeit, dass keinerlei Keime übertragen werden dürfen. Jegliche mikrobielle und partikuläre Kontamination der Lebensmittel ist auszuschliessen. Schmutz muss einfach entfernt werden können und darf sich nicht festsetzen. Obendrein müssen die Materialien unempfindlich gegenüber aggressiven Reinigungsmitteln, Säuren und Basen sowie Ölen, Fetten und Kohlenwasserstoffen sein. Aber auch Temperatur- und Hydrolyse-Beständigkeit (keine Wasseraufnahme) der Materialien gehören im Nahrungsmittelsektor zu den kritischen Faktoren.

Zentrale Forderungen des «Hygienic Designs» sind, dass Maschinen, Anlagen und Komponenten hygienegerecht so gestaltet werden, dass konstruktive Schwachstellen vermieden werden. Dazu gehören zum Beispiel Oberflächen und konstruktive Elemente sowie die Reinigbarkeit der Materialien. Hygienebezogene Risiken sind, wenn sich Verschmutzungen, Lebensmittelreste oder gar Keime in Vertiefungen, Kanten und Riefen festsetzen, dauerhaft verbleiben oder schwer entfernbar sind. Zur Vermeidung konstruktiver Schwachstellen müssen folglich Maschinen, Anlagen und Komponenten durch die Auswahl geeigneter Werkstoffe und geometrischer Gestaltung hygienegerecht gestaltet werden.

«KDP-On-Demand» erfüllt Hygienic-Design- und FDA-Anforderungen

Extreme Umgebungen benötigen extrem sichere Lösungen. Die Anforderungen, die hinsichtlich Hygiene und Beständigkeit an Maschinen und Anlagen in sensiblen Branchen gestellt werden, nehmen stetig zu und umfassen auch elektrische Komponenten. Aus diesem Grund werden bei Murrplastik alle Kanten der Kabeldurchführungsplatten mit «Hygienic Design» (angelehnt an EHEDG) mit Radien versehen. Potentielle Schmutzkanten und daraus resultierende Verkeimungen werden vermieden. Alle Oberflächen können ohne Riefen und Kanten ausgestattet und poliert werden, so dass diese quasi selbstreinigend sind. Aufgrund angeschweisster Gewindebolzen – zur Montage der Kabeldurchführung – werden unnötige Schmutzkanten durch Schraubenköpfe vermieden. Die KDP-Dichtungsmaterialien werden von Murrplastik beispielsweise auf NBR-Basis (Nitrile Butadiene Rubber) angeboten, welche die FDA-Zulassung haben (Behörde für Lebens- und Arzneimittel). Die Kabeldurchführungsplatten von Murrplastik bieten das perfekte Zusammenspiel von Design und Materialauswahl auf der einen Seite sowie Reduzierung des Zeit- und Materialaufwands bei der Reinigung auf der anderen Seite.

Hygienegerechte Materialauswahl

Die Kabelführungsplatten können aus den unterschiedlichsten Materialien gefertigt werden, zum Beispiel aus Kunststoff, Aluminium oder Edelstahl in den Varianten V2A und V4A. Edelstahl ist durch die pflegeleichte und hygienische Oberfläche, bezüglich Sauberkeit und Reinigbarkeit, das geeignetste Material für sensible Produktionsumgebungen wie bei Food & Beverage. Die glatte Oberfläche verhindert, dass Lebensmittel und Keime eindringen und die Kabeldurchführungsplatten verunreinigen. Sollten sich trotzdem Verunreinigungen bilden, sind diese mit Wasser und Zusätzen oder mit Dampf einfach zu entfernen. Ausserdem saugt Edelstahl weder Wasser noch andere Flüssigkeiten auf. V4A-Edelstahl stellt zusätzlich eine erhöhte Resistenz gegen Korrosion durch chloridhaltige Reinigungsmittel sicher.

Beim Einsatz des optimalen Dichtungsmaterials trennt sich sehr schnell die Spreu vom Weizen, denn es muss für extreme Belastungen ausgelegt sein. Die sichere und spaltfreie Abdichtung gewährleistet einen unübertroffenen Schutz vor Eindringen von Mikrobestandteilen in Toträumen. Die Bandbreite der möglichen Dichtungsmaterialien ist bei EPDM, NBR oder Silikon gross. Murrplastik empfiehlt der Nahrungsmittelbranche für die KDP ein Dichtungsmaterial auf NBR-Basis, da der Nitrilkautschuk der FDA-Verordnung entspricht (Behörde für Lebens- und Arzneimittel).

Das Dichtungsmaterial wird per Sandwich-Technologie mit der Kabeldurchführungsplatte verbunden. Es sorgt für eine zuverlässige Flächenpressung nach der Montage. Die Abdichtung besteht aus einer glatten Oberfläche und ist ohne Spalten, Fugen und Ritzen, so dass keine sonst häufig üblichen Toträume entstehen. NBR weist eine hohe Beständigkeit gegenüber Mineralölen, Fetten und Kohlenwasserstoffen auf und ist resistent gegen branchenübliche aggressive Reinigungs- und Desinfektionsmittel. Es besitzt ausserdem ein günstiges Alterungsverhalten und geringen Abrieb. Für den Fall, dass Teile der Dichtung während des Produktionsprozesses in die Lebensmittel gelangen, ist der von Murrplastik verwendete Nitrilkautschuk blau eingefärbt. Das blaue Elastomer ist dadurch leicht identifizierbar.

Kundenbetreuung State-of-the-Art

Im Rahmen eines kompletten Dienstleistungskonzeptes bietet Murrplastik einen Rundum-Service mit Konstruktion, Abstimmung, Optimierung, Preis­kalkulation und Lieferung an. Die Konfiguration erfolgt über die direkte Kontaktaufnahme mit dem Kundenservice, mit einer eingereichten Zeichnung oder online auf www.mp4you.de mit wenigen Schritten. SMM
