Integriertes Achssteuerungssystem

| Redakteur: Silvano Böni

>> Rockwell Automation stellt mit dem Servoantrieb Allen-Bradley Kinetix 5500, dem trägheitsarmen Servomotor der Serie VPL und der Einkabeltechnologie eine integrierte Achssteuerungslösung mit Ethernet/IP-Anbindung vor. Sie sind kompakter, einfacher in der Handhabung und reduzieren die Systemverdrahtung.

Firmen zum Thema

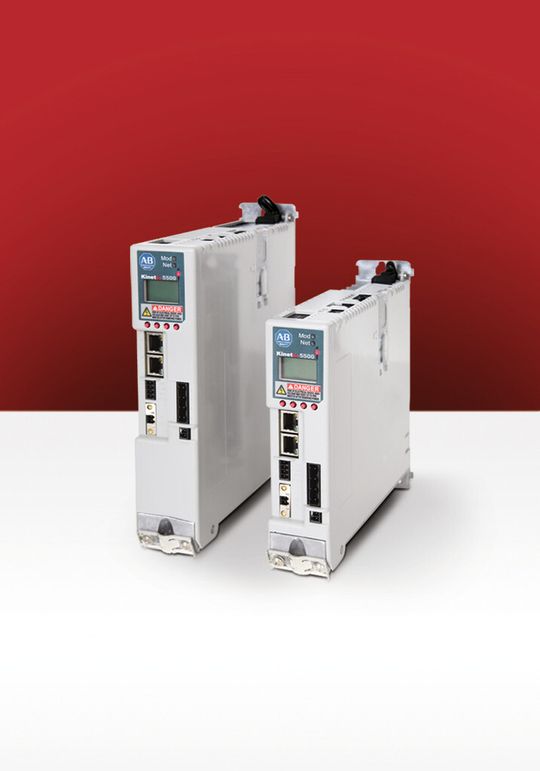

Der Kinetix 5500 kann sowohl Servo- als auch Induktionsmotoren ansteuern und zeichnet sich durch seine hohe Leistungsdichte aus.
Der Kinetix 5500 kann sowohl Servo- als auch Induktionsmotoren ansteuern und zeichnet sich durch seine hohe Leistungsdichte aus.
(Bild: Rockwell Automation)

sbo. Der Servoantrieb Kinetix 5500 ist der erste Antrieb der Allen-Bradley-Kinetix-Reihe mit einem gemeinsamen AC/DC-Sammelschienenanschluss. Durch die Verwendung einer einzigen Plattform für Ein- und Mehrachsen-Systeme verringert sich der Hardware-Aufwand und ermöglicht eine nahtlose Skalierbarkeit. Der Kinetix 5500 kann ausserdem sowohl Servo- als auch Induktionsmotoren ansteuern und zeichnet sich durch eine hohe Leistungsdichte aus. Der Antrieb ist um ein Vielfaches kompakter und der im Schaltschrank benötigte Platz reduziert sich dadurch um bis zu 50 Prozent. Zudem vereinfacht sich die Wartung der Maschinen, da der Bedarf an Sicherungen und Schutzen auf ein Minimum reduziert wird. Die Fähigkeit, die Leistung auf mehrere Antriebe aufzuteilen, optimiert das System zusätzlich. Ein ausgewogener Stromverbrauch und ein reduzierter Energiebedarf sind die Folge.

Wartungsfreie Zuverlässigkeit

Der Servoantrieb Kinetix 5500 bietet zu den Antrieben Kinetix 350 und 6500 weitere Optionen zur Erfüllung der Achssteuerungsanforderungen im Maschinenbau. Die integrierte Achssteuerung mit Ethernet/IP-Anbindung macht ein spezielles Achssteuerungsnetzwerk unnötig. Zudem müssen keine Gateways mehr erstellt werden, um Informationen mit separaten Netzwerken auszutauschen. Dafür ist der Kinetix 5500 mit neuer Wicklungstechnik und dem DSL-Encoder der trägheitsarmen Motoren der VP-Serie sowie der neuen Smart-Cable-Technologie ausgestattet. Die Stromversorgung und die Kommunikation mit dem K5500-Antrieb können somit über ein und dasselbe Kabel geführt werden. Der Verdrahtungsaufwand wird so um bis zu 60 Prozent verringert. Dadurch wird das Applikationsdesign weiter vereinfacht und die Zahl der möglichen Fehlerquellen reduziert. Höhere Zuverlässigkeit und unkomplizierte Wartung sind das Resultat.

Verringerter Energiebedarf

Der Kinetix 5500 und das Antriebsmotorsystem der VP-Serie eignen sich insbesondere für die Verpackungs- und Fördertechnik sowie Produktveredelungssysteme mit mehr als sechs Achsen. Dank bedarfsgerechter Skalierbarkeit ist keine separate Stromversorgungsleitung oder weiteres Zubehör notwendig. Durch die optimale Abstimmung der Kenndaten von Motor und Antrieb halbiert sich der Energiebedarf gegenüber vergleichbaren Lösungen. Sie leisten maximale Performance bei einer Regelkreis-Ansprechzeit von 125 µs. Der trägheitsarme Motor der Kinetix VP-Serie enthält den gleichen bewährten Magnetkern wie die Servomotoren der Allen-Bradley-MP-Serie.

Der Servoantrieb Kinetix 5500 wird durch die integrierte Entwicklungsumgebung Studio 5000 unterstützt. Zusammen mit dem integrierten Motion Encoder über EtherNet/IP bietet dieser Antrieb eine rein rückführungsbasierte Achslösung für die programmierbaren Automatisierungssteuerungen ControlLogix 5570 und CompactLogix 5370. Dies ermöglicht einer Achssteuerungsanwendung die Synchronisation mit anderen Teilen einer Maschine oder Anlage und steigert die Produktionseffizienz. <<
