Ready for the toughest jobs Kabeldurchführungsleisten mit hoher Schutzart

| Redakteur: Silvano Böni

>> Die Kabeldurchführungsleisten KDL/C und KDL/D sind für den robusten Einsatz in extrem rauen Industrieumgebungen vorgesehen. Während die KDL/C die Schutzart IP54 erfüllt, geht Murrplastik mit der KDL/D sogar noch einen Schritt weiter: Die Schutzart IP65 ist jetzt auch bei komplett teilbaren Systemen für die nachträgliche Montage möglich. Beide Kabeldurchführungsleisten sind in einem Temperaturbereich von -30 bis +100 °C einsetzbar.

Firmen zum Thema

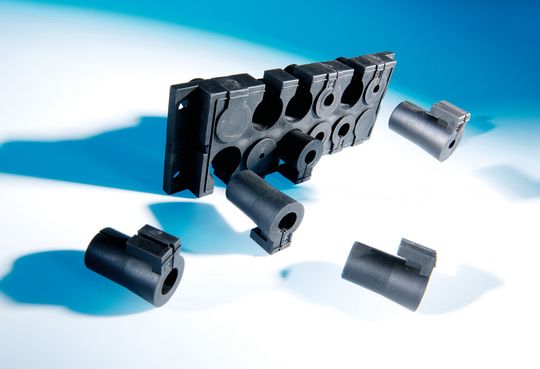

Die Kabeldurchführungsleisten KDL/C und KDL/D sind für den robusten Einsatz in extrem rauen Industrieumgebungen vorgesehen.
Die Kabeldurchführungsleisten KDL/C und KDL/D sind für den robusten Einsatz in extrem rauen Industrieumgebungen vorgesehen.
(Bild: Murrplastik)

Die KDL/D-Kabeldurchführungsleiste verfügt im Gegensatz zur KDL/C über eine Zusatzbrücke, welche den stabilen Rahmen noch zusätzlich verstärkt. Diese Zusatzbrücke dient als zusätzliche Fixierung, mit deren Hilfe jedes durchgeführte Kabel fest fixiert und zugentlastet wird. Ein Ausreissen der Tüllen, selbst bei extrem hohen mechanischen Belastungen, ist somit so gut wie ausgeschlossen.

Vereinfachte Installation

Komplett neu überdacht haben die Murrplastik-Ingenieure die Montage. Statt, wie sonst üblich, Kabel plus Tülle vertikal von oben in die Kabeldurchführung einzurasten, um danach die Kabeldurchführung selbst im Ausschnitt des Schaltschranks zu befestigen, geht es jetzt deutlich einfacher: Kabel plus Tülle werden in die bereits im Schrank installierte Kabeldurchführung horizontal von vorne und ganz ohne Werkzeug eingeschoben. Das ist insbesondere bei der Nachrüstung und Reparatur von konfektionierten Leitungen von Vorteil. In der Praxis können Kabel und Tülle also zeitsparend vormontiert werden. Weiterer Vorteil: Zum Anbringen der Tüllen müssen die Leitungen nun nicht mehr mit rund 30 cm Kabelreserve aus dem Schrank gezogen werden. Somit kann die Montage der Kabeldurchführungsleiste erstmalig am Ende der Schaltschrankinstallation ganz ohne unerwünschte Kabelreserve erfolgen.

Beste Eigenschaften für die Praxis

Mit beiden Kabeldurchführungen können auf engstem Raum, nämlich 148 × 58 mm, Verdrahtungen mit hoher Packungsdichte realisiert werden. Bis zu zwölf Leitungen können durchgeführt werden. Zehn unterschiedliche Tüllenvarianten mit Klemmbereichen von 2 bis 12 mm sowie eine Blindtülle zum Verschliessen nicht benötigter Durchführungen sind erhältlich. Die Einbaumasse der KDL/C und KDL/D sind abgestimmt auf die Standardausschnitte der schweren 24-poligen Harting- und Wieland-Steckverbinder. Beide aus PP und TPE gefertigten Kabeldurchführungen sind halogenfrei und erfüllen die Flammklasse V0 nach UL 94. <<
