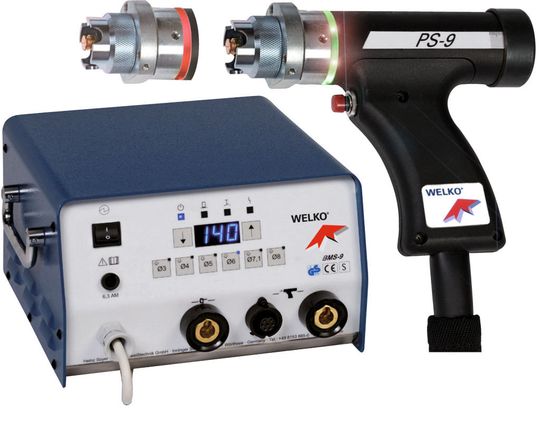

Beim Bolzenschweis­sen wird zwischen der Stirnfläche eines Schweissbolzens und einer Werkstückoberfläche ein Lichtbogen gezündet, beide Teile werden dabei lokal kurzzeitig angeschmolzen und unmittelbar danach unter geringem Anpressdruck gefügt. Dabei wird der Bolzen auf eine geschlossene Oberfläche (keine Bohrung) aufgebracht. Wegen der kurzen Schweisszeit (wenige ms) ist ein Eingreifen des Bedieners nicht möglich. Grundsätzlich erreicht die Schmelze höhere Festigkeiten als diejenige des Bolzenmaterials. Um dieses Ziel zu erreichen, sind die relevanten Parameter im Voraus möglichst genau einzustellen. Um das Festlegen dieser Einstellungen zu erleichtern, wurde das Bozenschweissgerät BMS-9 mit Bolzenschweisspistole PS-9 entwickelt, das nur noch Einstellwerte verlangt, die während der Produktion nicht mehr nachjustiert werden müssen. Nun ist es für den Bediener möglich, alle wichtigen Betriebszustände durch eine mehrfarbige LED-Anzeige nach dem Ampelprinzip an der Pistole PS-9 zu erkennen. Die grüne LED-Anzeige an der Schweisspistole meldet dem Bediener das betriebsbereite Bolzenschweissgerät. Störungen werden durch die rote LED-Anzeige signalisiert. Durch die ringförmige LED-Anzeige ist der aktuelle Betriebszustand aus jedem Blickwinkel sichtbar. Das kleine, leichte und tragbare Bolzenschweissgerät zeichnet sich durch zahlreiche technische Besonderheiten aus. Über Fixtasten wird der gewünschte Bolzen-Ø ausgewählt. Ein Umstellen des Längenanschlages für die unterschiedlichen Bolzenlängen entfällt. Das Gerät erkennt die vorhandene Netzspannung 115 / 230V automatisch. Mit der Inverter Technologie ist die benötigte Schweissspannung immer vorhanden und trägt zu einem ökologischen Einsatz bei. Gerätemerkmale:

• Einfache Anwahl der Schweissparameter über Funktionstasten

• Automatische Erkennung der Netzspannung 115/230V~

• Inverter-Schaltnetzteil für maximale Schweissleistung

• Automatische Erkennung der Schweisspistole (Spalt/Kontakt)

• Ansteuerung der optischen LED-Anzeige bei der Schweisspistole PS-9

• Hohe Leistung bei kompakter Bauweise und geringem Gewicht

• Automatische Speicherung der Ladespannung

• Kurze Ladezyklen zur Steigerung der Produktivität

• Präzise Digitalanzeige der Ladespannung

• Überwachung aller Funktionen durch übersichtliches Funktionsanzeigefeld

• Schweissbereich: M3–M8 bei BMS-9 / M4–M10 bei BMS-9V

• Schweissmaterialien: Nichtrostender Stahl, Stahl, Aluminium, Messing (Alu und Messing bis Ø 8 mm)

• Ladespannung: stufenlos 50–200 V einstellbar

• Schweissfolge: bis 20 Bolzen/min (abhängig von Ø und Art der Zuführung)

• Geräteabmessungen: 295 x 170 x 295 mm (B x H x T)

• Gerätegewicht: 8,5 kg
