Passagierflugzeuge der Airbus-A320-Familie, Business-Jets, Helikopter, Transport- und Frachtmaschinen: Nicht selten fliegen dabei komplexe Komponenten und Baugruppen von Amag Components mit. Gefertigt werden die oft sicherheitskritischen Titanbauteile «first time right» auch auf Bearbeitungszentren der Chiron Group.

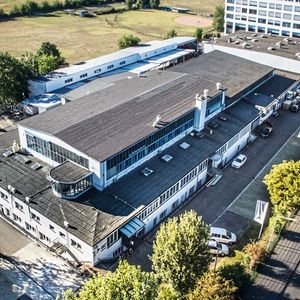

Amag Components ist spezialisiert auf die Herstellung einbaufertiger metallischer Bauteile und Baugruppen für die internationale Luft- und Raumfahrtindustrie. Bereits seit 1962 werden am Standort Karlsruhe (D) Komponenten für Aerospace gefertigt, 1970 lieferte das Unternehmen Schmiedeteile aus Titan für das erste Flugzeug der Airbus-A300-Modellreihe. Seither hat Amag Components – heute Teil der Amag Austria Metall AG mit Sitz in Ranshofen (AT) – das Know-how beim Bearbeiten anspruchsvoller Werkstoffe kontinuierlich ausgebaut.

Der Schwerpunkt in der Fertigung liegt auf Strukturbauteilen aus Aluminium und hochbelasteten Bauteilen aus Titan für internationale Flugzeughersteller. Die Baugruppenmontage in Karlsruhe und Übersee am Chiemsee verfügt über eine Nadcap-Zertifizierung für die Montage von Luftfahrtstrukturbauteilen (ASA – Aero Structure Assembly), eine der komplexesten Zulassungen für Prozesse der Luft- und Raumfahrtindustrie. Der Weg zu einem sicheren, lückenlos dokumentierten Prozess beginnt mit der Auswahl der Werkzeugmaschinen. Diese müssen «first time right» produzieren, bereits das erste Teil muss den Qualitätsvorgaben – auch vor dem Hintergrund langer Bearbeitungszeiten – hundertprozentig gerecht werden. Entsprechend hochwertig ist der Maschinenpark bei Amag Components. In Karlsruhe kommen beim Zerspanen mittelgrosser Strukturbauteile aus Aluminium seit 2013 auch Fräszentren der Baureihe Mill der Chiron Group zum Einsatz: eine Mill 3000 und eine Mill 4500, beide mit teilbarem Arbeitsraum für paralleles Bearbeiten sowie Be- und Entladen.

Bildergalerie

Titanbearbeitung «first time right»

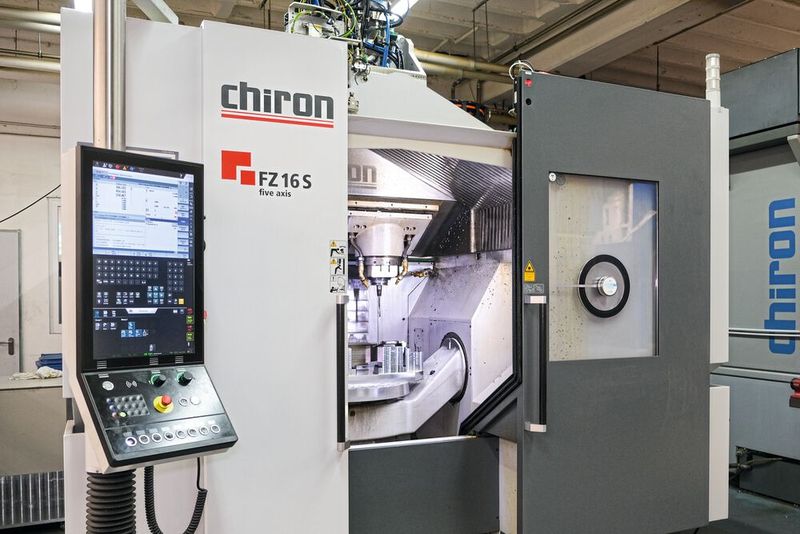

Beim Auswahlprozess für eine neue Maschine zur Titanbearbeitung im Jahr 2018 war auch die Chiron Group unter den Anbietern. Das Konzept der im selben Jahr eingeführten FZ 16 S Five Axis passte, so Markus Löhe, ehemaliger Key Account Manager für Aerospace, «gut zu den Anforderungen. Auch im Hinblick auf Präzision und hohe dynamische und statische Steifigkeit hat unser neues Fertigungszentrum überzeugt. Allerdings hatten wir die FZ 16 S Five Axis bei Markteinführung lediglich mit HSK-A63-Aufnahme ausgelegt – für die Titanbauteile bei Amag wurde jedoch ein höheres Drehmoment benötigt, auch im Hinblick auf die projektierten Zerspanungsraten machte eine grössere Schnittstelle mehr Sinn.»

Daher rüstete die Chiron Group das Bearbeitungszentrum für Amag Components mit einer HSK-A100-Aufnahme und einer Spindel mit Drehmoment von 400 Nm aus. Mit Inbetriebnahme im April 2020 begann der Testbetrieb – geplant für zwölf Monate, aufgrund von Covid-19 verlängert auf zwei Jahre. Während dieses Zeitraums tauschte sich das Engineering regelmässig aus. Der Praxisbetrieb zeigte, so Andreas Pitz, Technischer Berater der Chiron Group, «dass die grössere Schnittstelle beim Bearbeiten hochfester Werkstoffe mit langen Werkzeugen das gewünschte Ergebnis lieferte: Masshaltigkeit ab dem ersten Teil».

Damit erfüllte die FZ 16 S Five Axis die Vorgaben an die Werkstückqualität und fertigt seit Ende der Testphase sowohl geschmiedete Bauteile aus Titan als auch Teile aus Titanplatten, unter anderem Elemente für Flugzeugtüren und «Wing to Body Parts». Überwiegend sicherheitskritische Bauteile, für die eine «First Part Qualification» (FPQ) durchgeführt werden muss. Dabei wird auch geprüft, welche Auswirkungen der Bearbeitungsprozess auf die Gefügequalität des Werkstoffs hat – hier konnte das Fertigungszentrum ebenfalls überzeugen.

Chiron Group veröffentlicht Nachhaltigkeitsbericht 2022

Nachhaltigkeit durch Leistung und Präzision

Doppelspindliges Bearbeiten grosser Bauteile in kurzen Taktzeiten

Seit April 2023 sind auch am Standort Übersee am Chiemsee (D) Bearbeitungszentren der Chiron Group im Einsatz – zwei DZ 22 W Five Axis. Mit der 2020 eingeführten Baureihe 22 wurden die Pluspunkte der Baureihe 16 – hohe Präzision, Dynamik und beste Oberflächengüte – auf das Bearbeiten grosser Werkstücke übertragen. Vor der Investition erfolgten in Tuttlingen (D) Testbearbeitungen der Bauteile aus Edelstahl und Titan. Wichtiges Kriterium für Amag Components: Mit den neuen Maschinen – doppelspindlig und mit Werkzeugwechsler – sollte die Produktivität verbessert werden. Die neuen Fertigungszentren fertigen deutlich serienstabiler als die bisher für diese Bauteile eingesetzten, die kundenseitigen Erwartungen haben sich damit mehr als erfüllt. Um dieses Niveau möglichst schnell zu erreichen, leistete Torsten Schmid als fester Ansprechpartner des Chiron Group Service in der Startphase Second-Level-Support.

An den DZ 22 S Five Axis kommen auch zwei digitale Systeme aus dem Smartline-Portfolio zum Einsatz:

• Dataline ermittelt Maschinen- und Prozessdaten live, auf Basis der Diagnosen lässt sich der Produktionsprozess gezielt und kontinuierlich optimieren.

• Via Remoteline erhält ein Experte des Chiron Group Service eine Benachrichtigung und nach Freigabe Zugriff auf das Bearbeitungszentrum, kann bei Bedienungsfragen helfen und bei Störungen eine Ferndiagnose und Fernwartung durchführen. Damit lassen sich Ausfallzeiten vermeiden und die Verfügbarkeit der beiden Doppelspindler bei Amag Components in Übersee erhöhen.

Aktuell unterstützt Andreas Pitz mit dem Team aus der Automationsabteilung der Chiron Group die Verantwortlichen in Übersee beim Auslegen eines ergänzenden Systems, das beide Bearbeitungszentren automatisiert mit Werkstücken beschicken soll. (neu) SMM
