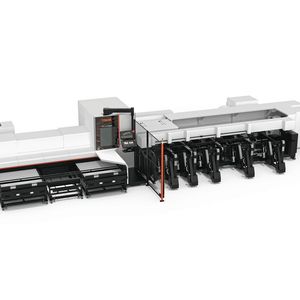

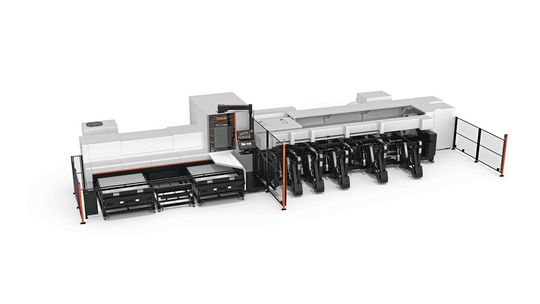

Yamazaki Mazak präsentiert auf der Tube 2024 die FT-150-Fiber-Laser-Rohrbearbeitungsmaschine für das Hochgeschwindigkeitsschneiden von Rohren mit kleinem bis mittlerem Durchmesser. Die Maschine wird von einer neuen Rohrschneide-CNC gesteuert, die zum ersten Mal in Europa ausgestellt wird.

Die FT-150 Fiber kann runde, quadratische und rechteckige Rohre mit einem Durchmesser von bis zu 152,4 mm schneiden – Dimensionen, die typischerweise in der Bau-, Möbel- und Architekturindustrie sowie bei Fahrzeugrahmen Anwendung finden.

Smoothtube CNC

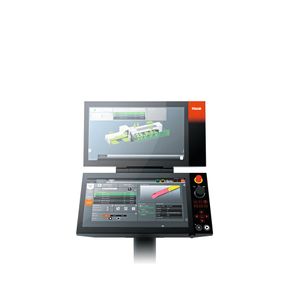

Zum ersten Mal in Europa wird die Maschine von Smoothtube CNC gesteuert. Sie verfügt über eine neue grafische Benutzeroberfläche, die die Nutzung der Steuerung einfach und intuitiv macht, sowie über eine neue Mensch-Maschine-Schnittstelle, die eine Reihe von Vorteilen für den Bediener bietet, darunter eine einfache Produktionsplanung und Programmierung. Mit dem Doppelmonitor ist es ausserdem möglich, mehrere Anwendungen gleichzeitig auszuführen, z.B. den Produktionsstatus und die Schnittbedingungen. Der grosse 21,5-Zoll-Bildschirm auf beiden Monitoren ermöglicht die Überprüfung des Maschinenstatus mit einem Fingertipp.

Bildergalerie

FT-150 Fiber

Der FT-150 Fiber kann eine Vielzahl von Materialien schneiden, z.B. unlegierten Stahl, Edelstahl, Kupfer, Messing und Aluminium, und kann mehrere Prozesse durchführen, darunter Schneiden, Gewindeschneiden und thermisches Bohren. Die Maschine maximiert die Produktivität, indem sie den Bedarf an Sekundärprozessen wie Biegen, Entgraten und Gewindeschneiden reduziert.

Das Maschinenkonzept enthält wichtige Merkmale, die ein präzises und hochwertiges Schneiden ermöglichen. Dazu gehören Stützeinheiten für lange Werkstücke, die ein Durchhängen während des Schnitts verhindern, ein schwenkbarer Laserkopf, der einen hochpräzisen Fasenschnitt ermöglicht, und ein interner Spritzschutz, der Verbrennungen auf der inneren Werkstückoberfläche verhindert. Ausserdem gibt es Optionen für eine rotierende Werkzeugspindel zum Gewindeschneiden und thermischen Bohren.

Die FT-150 Fiber ist darüber hinaus mit automatischen Funktionen ausgestattet, einschliesslich automatischer Höhenabtastung und Düsenreinigung, um die Produktivität weiter zu steigern. Bei der Konstruktion der Maschine wurde grossen Wert auf die Sicherheit des Bedieners gelegt. Sie verfügt über eine vollständig geschlossene Abdeckung, die den Schneidbereich sowie den internen Be- und Entladebereich abschirmt.

Die Laserbearbeitungsmaschine ist in vier verschiedenen Varianten mit jeweils einem 3,0-kW-Resonator erhältlich, die je nach Länge des zu bearbeitenden Werkstückmaterials von 6 500 mm bis 8 000 mm spezifiziert werden können.

CAD/CAM-Software Tube DX

Mazak wird ausserdem zum ersten Mal in Europa die neue CAD/CAM-Software Tube DX vorstellen, die entwickelt wurde, um die Programmierung und den Import von Zeichnungen einfach und schnell zu gestalten. Sie integriert alle Schritte des Programmierprozesses, vom CAD-Import bis zur Verwaltung von Fertigungsaufträgen, der automatischen Verschachtelung der Rohre und der Erstellung von Trajektorien.

Digitale Services

Mazak wird auch Mazak «iCONNECT» vorstellen, einen neuen digitalen Service für Mazak-Kunden, der eine Reihe kostenloser Dienste wie Produkthandbücher und E-Learning sowie einen Machine-2-Mazak(M2M)-Abonnementdienst umfasst. Der M2M-Service ermöglicht eine verstärkte Maschinenüberwachung, proaktive Wartungsstrategien, einschliesslich Fernunterstützung bei der Problemerkennung, die Fernoptimierung von Bearbeitungsprozessen mit erhöhter Betriebszeit und den Zugang zu Mazak-Anwendungen, Projektingenieuren und Servicetechnikern.

Herr Gaetano Lo Guzzo, Director Laser Business Europe bei Yamazaki Mazak, sagt: «Die FT-150 Fiber mit unserer neuen Spezial-Rohr-CNC ist das Ergebnis des Engagements von Mazak, aussergewöhnliche Lasermaschinen zu entwickeln, die die neueste Technologie und intelligente Funktionen nutzen, um die Geschwindigkeit, die Genauigkeit und letztendlich die Rentabilität zu steigern. Wir freuen uns, die neue Smoothtube CNC zum ersten Mal in Europa vorzustellen. Wir freuen uns auch darauf, mit Laseranwendern über unsere branchenführenden Service- und Supportleistungen zu sprechen, die sicherstellen, dass ihre Maschinen in optimalem Zustand sind, um hochwertiges Schneiden mit minimalen Ausfallzeiten zu liefern.» (neu)
