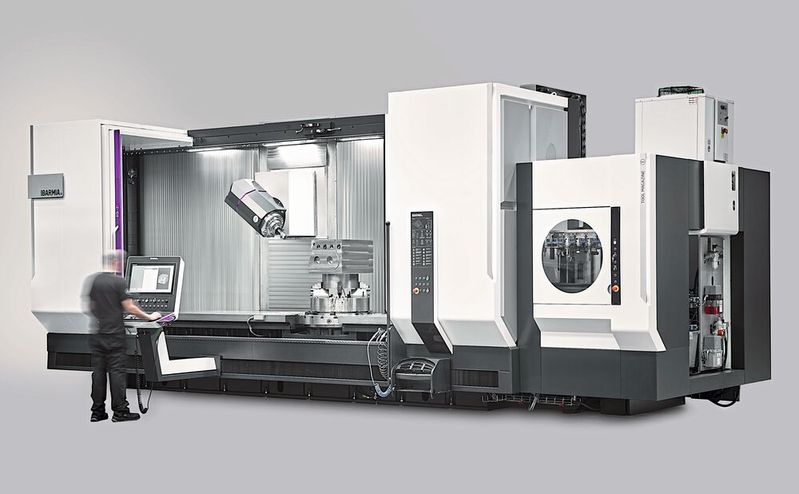

Für die zweite Generation der Z-Baureihe hat Ibarmia die Konstruktion ihrer Fahrständer-Bearbeitungszentren überarbeitet. Das Ergebnis: deutliche Verbesserungen von Arbeitsraum, Dynamik, Werkzeugwechsel und Ergonomie. Auf der diesjährigen EMO wurden sie erstmals der Öffentlichkeit vorgestellt.

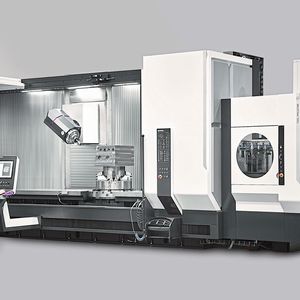

Die wichtigste Verbesserung der neuen Bearbeitungszentren ist der um 20 % vergrösserte Arbeitsraum für die 5-Achs-Bearbeitung. Die Ibarmia-Ingenieure haben dies erreicht, indem sie den Abstand zwischen der Spindelnase und der Schwenk­achse der Spindel verringert haben. Statt 375 mm beträgt er bei der neuen Generation der Bearbeitungszentren nur noch 300 mm. Stellt man die Spindel horizontal, kann die Spindelnase bis auf 250 mm über den Arbeitstisch abgesenkt werden, bei der vorherigen Generation der Z-Serie waren es noch 375 mm. Im Ergebnis bedeutet dies zum Beispiel für die Ausführungen mit einer X-Achse von 3 000 mm eine maxi­male Werkstücklänge von 2 400 mm statt bisher 2 250 mm, bei der Werkstückhöhe sind nun 800 mm möglich statt bisher 725 mm. Dabei bleibt das maximale Werkstückgewicht mit bis zu 2 000 kg/m² so hoch, wie es die Anwender an Ibarmia schätzen.

Magazin nimmt bis zu 60 Werkzeuge auf

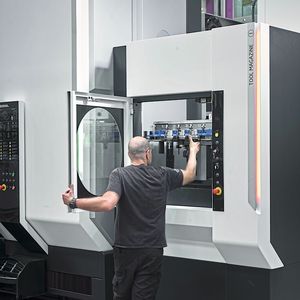

Eine weitere wichtige Änderung findet sich beim Werkzeugmagazin: Statt hinter dem Fahrständer, ist es nun seitlich vom Bearbeitungsraum angebracht. Dadurch kann das Werkzeugmagazin optional bis zu 60 Werkzeuge aufnehmen – 50 % mehr als bei der Vorgängergeneration. Für noch mehr Werkzeuge bietet Ibarmia optional das Magazin Indunoorm an. Dieses bietet sogar Platz für bis zu 120 Werkzeuge.

Bildergalerie

Ausserdem ist es möglich, die Werkzeuge im Magazin auch während der Bearbeitungszeit auszutauschen. Der automatische Werkzeugwechsler dringt beim Werkzeugwechsel nicht mehr in den Störkreis der Maschine ein.

Dynamik des Fahrständers erhöht

Durch die veränderte Position des Werkzeugmagazins ist auch der Fahrständer steifer und bewegt sich dynamischer. Die zusätzliche Beschleunigung von circa 0,5 m/s² stellt einen Fortschritt von 30 % für die neue Generation der Bearbeitungszentren dar.

Weitere Vorteile bietet die neue Generation der Z-Bearbeitungszentren bei der Wartungsfreundlichkeit und Ergonomie. So sind Pneumatik und Hydraulik an einem Ort vereint und durch eine Tür leicht zugänglich. Auch die Tischhöhe hat Ibarmia um 50 mm gesenkt, was die Ergonomie für Bediener verbessert.

Reduzierte Stellfläche erleichtert Transport

Zu diesen Verbesserungen kommt noch eine verringerte Stellfläche hinzu. Die Breite des Bearbeitungszentrums wurde um 500 mm reduziert.

Das vereinfacht nicht nur die Aufstellung in der Produktionshalle, sondern vor allem auch den Transport: Ein spezieller Schwertransporter ist nicht mehr nötig, um das Bearbeitungszentrum an seinen Bestimmungsort zu bringen.

Gleichzeitig hat Ibarmia mit der neuen Generation die Chance genutzt, die Z-Bearbeitungszentren stärker zu standardisieren.

Eine schnellere Konstruktion und Kostensenkungen, die dadurch erreicht werden können, machen die Maschinen wiederum wirtschaftlich interessanter für die Kunden. (neu) SMM
