Kern-Auftragsfertigung produziert höchstpräzise Grossserien Mikrometer im Glasfaserstecker

Anbieter zum Thema

KERN Microtechnik GmbH

Fastems Sales Agent: Gennaro Teta (omnino technology)

Schwarz AG - Warmpresswerk

Angehrn AG - Umformtechnik

Datenübertragungsraten in Hochgeschwindigkeitsnetzen werden von zahlreichen Faktoren beeinflusst – einer der wichtigsten ist die Qualität der eingesetzten Verbinder. Insbesondere in Glasfasernetzen spielen Insertgehäuse eine zentrale Rolle für Geschwindigkeit und Signalqualität. Je exakter diese Komponenten gefertigt sind, desto verlustärmer und stabiler werden elektromagnetische Lichtwellen übertragen. Kern Microtechnik setzt bei der Auftragsfertigung höchste Präzisionsstandards um – mit Toleranzen von bis zu 2 µm und Produktionsmengen von mehreren tausend Einheiten.

Steckverbindungen sind häufig der «Flaschenhals» für Übertragungsvorgänge. Das gilt bei Hochdruck-Anwendungen von Flüssigkeiten ebenso wie bei Daten, die in Form von elektromagnetischen Lichtwellen über Glasfaserleitungen geführt werden. Bereits minimalste Ungenauigkeiten in Position, Winkel oder Parallelität hemmen die Übertragungsrate. Um dies zu verhindern, gilt es, die primär aus Edelstahl, Messing oder Arcap bestehenden Insertgehäuse der eingesetzten Stecker kompromisslos präzise zu fertigen.

Bildergalerie

Die Auftragsfertigung der Kern Microtechnik GmbH in Murnau (D) hat sich diesbezüglich über viele Jahre gemeinsam mit anspruchsvollen Kunden eine hohe Kompetenz erarbeitet. Viele Unternehmen aus der Datenverarbeitung, Analytik, Messtechnik sowie der chemischen und pharmazeutischen Industrie wissen diese zu schätzen. Alexander Stauder, Werkleiter der Kern-Auftragsfertigung, erklärt: «Die Herausforderung besteht für uns vor allem darin, den Ansprüchen jedes einzelnen Kunden optimal gerecht zu werden. Um dies gewährleisten zu können, sind wir in der Regel immer schon während der Entwicklungsphase der ersten Prototypen mit an Bord.»

Leiter der Auftragsfertigung

Alexander Stauder (40) hat zum 01. Mai 2025 die Leitung der in Murnau angesiedelten Auftragsfertigung der Kern Microtechnik GmbH übernommen. Der gelernte Mechatroniker und studierte Mechatronik-Ingenieur bringt umfangreiche Fach- und Führungserfahrung in seine neue Aufgabe ein. Zuletzt war er Leiter des wichtigen Kern-Bereichs «Anwendungstechnik», der sowohl am Hauptsitz in Eschenlohe als auch in Murnau beheimatet ist.

In seiner neuen Funktion will Stauder mit seinen rund 70 Mitarbeitenden die hochgesteckten Ziele von Kern sukzessive umsetzen und die positive wirtschaftliche Entwicklung der gesamten Auftragsfertigung weiter vorantreiben: «Wir werden in enger Zusammenarbeit mit unseren Kunden und Partnern viele anspruchsvolle Projekte realisieren, so dass wir auch in den nächsten fünf Jahren durchschnittlich zweistellig wachsen werden.»

Alexander Stauder trägt die Kern-Gene schon seit seiner Jugend in sich und ist ein Paradebeispiel dafür, wie man in einem gut geführten Unternehmen erfolgreich Karriere machen kann. Diese startete er bereits 2002 mit einer dualen Ausbildung. Nach erfolgreichem Abschluss lernte Stauder bei Kern zahlreiche Arbeitsgebiete kennen – von der Elektronik- über die Maschinenmontage und Softwareprogrammierung bis hin zur Anwendungstechnik. Im Jahr 2014 schloss er zudem ein Hochschulstudium erfolgreich als Diplomingenieur ab.

Präzisionsbearbeitung spart Prüfaufwand

Auf diese Weise lassen sich laut Stauder Anspruch und Wirklichkeit von Anfang an in die richtigen Bahnen lenken. Heisst: Je nach Bedarf werden gemeinsam Qualitäts- und Kostenvorgaben abgewogen, um am Ende ein optimales Ergebnis zu erzielen. Als ein Highend-Qualitätsbeispiel nennt der erfahrene Ingenieur Insertgehäuse für Glasfaserstecker verschiedener Kunden, die in vielen verschiedenen Segmenten angesiedelt sind – von der erweiterten Unterhaltungstechnik bis hin zum Verteidigungssektor. Aufgrund strenger NDA- bzw. Geheimhaltungsvereinbarungen, die für Kern immer zu 100 Prozent an oberster Stelle stehen, lassen sich zu Kunden und zum Einsatz der Produkte keine genauen Angaben machen.

Übernahme

Kern Microtechnik gehört jetzt zu Ametek

Nur soviel lässt sich sagen: Die Steckverbindungen müssen sehr robust ausgelegt sein, damit sie auch unter schwierigen Bedingungen – wie bspw. bei unkalkulierbaren Natureinflüssen – höchstzuverlässig maximale Datenmengen übertragen. Das heisst, wenn die gegenüberliegenden Bohrungen der Steckverbindung auch nur um wenige µm verschoben sind, hat das enorme, negative Auswirkungen.

«Um dies zu verhindern, prüfen die meisten Highend-Hersteller oftmals die Übereinstimmung der Bohrungen während der Steckermontage in Form einer hundertprozentigen Sichtkontrolle», erklärt Alexander Stauder: «Doch nach intensiver Entwicklungsarbeit und dank des bei uns für die Fertigung eingesetzten Highend-Bearbeitungszentrums ‹Kern Micro HD› gehört dieser teure Zusatzaufwand für unsere Kunden der Vergangenheit an.»

Vollautomatisierte Serienfertigung – µm-genau

Die Murnauer Auftragsfertigung schafft es, die Insertgehäuse des Glasfasersteckers zuverlässig mit einer Genauigkeit von ≤ 2 µm in Lage und Position zu fertigen, und zwar nicht nur als Einzelteil oder Kleinserie, sondern vollautomatisiert in Losgrössen mit zehntausend Stück pro Jahr. «Wobei diese Anzahl für uns bei weitem keine Obergrenze darstellt», macht Werkleiter Stauder deutlich.

Aktuell setzt die Kern-Auftragsfertigung zur Produktion der Insertgehäuse das Highend-Fünfachszentrum «Kern Micro HD» ein. Der gesamte Fertigungsvorgang läuft vollautomatisiert. Einfach dargestellt heisst das: Der Bediener bestückt zu Beginn des Auftrags – je nach Bedarf – die Werkzeug- und Werkstückstation. Anschliessend ruft er das entsprechende Programm auf und startet es. Dann wird ohne weiteres Zutun ein vorkonfektionierter Rohling via der gewählten Automatisierungslösung (intern oder extern) in der Maschine positioniert, dort komplett bearbeitet und schliesslich als Fertigteil auf gleiche Weise wieder herausgenommen und abgelegt. Schon wird der nächste Rohling aufgenommen – und so weiter.

Qualität des Bearbeitungszentrums macht den Unterschied

Was hier wenigen Worten ganz simpel beschrieben ist, stellt in der Praxis einen höchst komplexen Vorgang dar, der vor allem auf der Qualität des eingesetzten Bearbeitungszentrums basiert. In ihm fliegen feinste Späne, und es muss inklusive Finishing nur einmal umgespannt werden. Das ist insofern wichtig, weil die Anforderungen an Positions-, Winkel- und Durchmessertoleranzen der entscheidenden Bohrungen zu hundert Prozent zuverlässig im einstelligen µm-Bereich liegen müssen. Egal welcher Werkstoff zerspant wird.

Für Alexander Stauder und sein Produktionsteam stellt das keinerlei Problem dar. Sie fühlen sich nach eigenen Aussagen auch bei der Grossserienfertigung mit bis zu 2 µm in allen genannten Lagetoleranzen absolut wohl: «Die fertigen Bauteile sind in der Regel sogar noch genauer. Die grösste Herausforderung ist vor allem die Reproduzierbarkeit. Und da bleiben wir mit unseren Angaben lieber konservativ auf der sicheren Seite. Wir können mit Stolz behauten, der Lieferant mit den bestmöglichen Ergebnissen zu sein.»

Höchste Präzision durch Mikrospalttechnologie

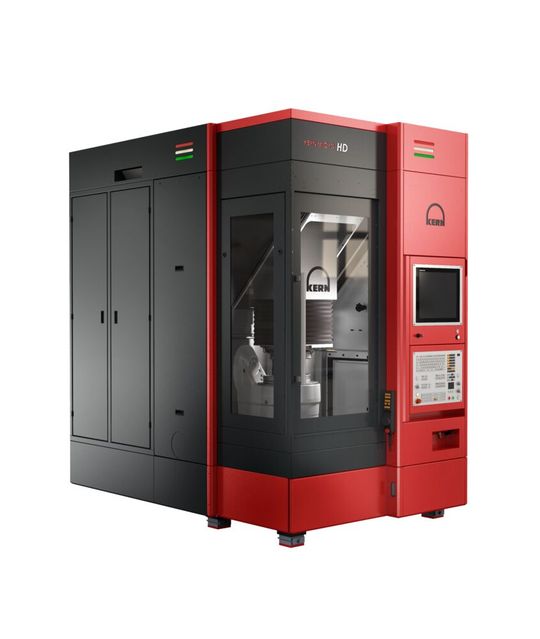

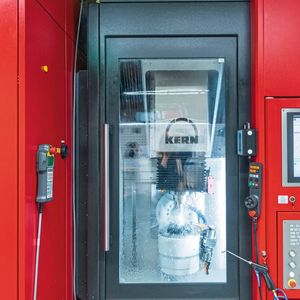

Entscheidend für die extrem hohe, reproduzierbare Präzision der eigesetzten fünfachsigen Bearbeitungszentren «Kern Micro HD» sind mehrere technische Highlights. Eines davon sind die grossdimensionierten und temperierten Linearmotore, die gänzlich ohne mechanische Übertragungselemente auskommen, die verschleissen könnten. Ausserdem verfügen die Maschinen über eine einzigartige hydrostatische Mikrospalttechnologie, die von Kern entwickelt und patentiert ist. Die geringe Spaltdicke von weniger als 10 µm in allen linearen Achsen sorgt laut Sebastian Guggenmos, technischer Geschäftsführer der Kern Microtechnik GmbH, für maximale Steifigkeit und beste Dämpfungseigenschaften des Systems.

Zudem hebt Technikchef Guggenmos die aktiv temperierten Aluminiumachsen und hydrostatischen Medien hervor und ergänzt: «Dank all dieser technischen Eigenschaften können wir maximale Stabilität und gleichbleibend perfekte Qualität der Werkstücke im Serienbetrieb gewährleisten. Das gilt letztlich auch bei nicht ganz idealen Umgebungsbedingungen, wie wir sie aktuell auch in Murnau haben.» Gemeint sind damit vor allem Züge, die über nahegelegene Gleisse fahren und für leichte Erschütterungen im Werk sorgen. Werkleiter Stauder ist davon unbeeindruckt: «Andere Maschinen hätten bei den geforderten Genauigkeiten ein Problem. Unsere nicht.»

Wachsende Nachfrage aus Analytik und Messtechnik

Für Kunden der Kern-Auftragsfertigung mit besonders hohen Ansprüchen sind die erzielbaren Ergebnisse enorm hilfreich. Denn dadurch können sie zum einen gegenüber ihren Kunden zuverlässig höchste Daten-Übertragungsraten gewährleisten. Zum anderen werden bei der Montage mögliche weitere Arbeitsschritte – wie Pairing oder Linsen einsetzen – deutlich vereinfacht. Und da die Vorteile der höchstpräzisen Serienfertigung auch für andere Branchen interessant sind, wirkt sich dies positiv auf den generellen Auftragseingang in Murnau aus. Laut Alexander Stauder steigt vor allem die Nachfrage von Unternehmen aus der Analytik und Messtechnik ebenso stark wie von jenen, die – wie hier beschrieben – Insertgehäuse für Glasfaserstecker benötigen.
