Ob im Fahrzeug- oder Maschinenbau, der Medizin- oder Elektronikindustrie – präzise geschliffene Mikroprofile kommen in den unterschiedlichsten Formen zum Einsatz. Den hohen Anforderungen an Mass- und Konturtreue begegnet Okamoto mit den CNC-Schnellhubmaschinen mit Linearmotorantrieb der UPZ-210Li-Serie.

In der Mikro-Profilherstellung kommt es auf absolute Genauigkeit an. Kleinste Abweichungen ausserhalb definierter Toleranzen sind tabu. Um diese Präzision zu realisieren, sind temperaturstabile, vibrationslose Schleifprozesse unabdingbare Voraussetzungen. Thomas Loscher, Technical Manager bei Okamoto: «Daneben ist jeder Produktionsleiter natürlich auch bestrebt, seine Bauteile in sehr schneller Bearbeitungszeit zu fertigen. All diese zentralen Anforderungen hat Okamoto mit den Anlagen aus der UPZ-210Li-Serie gelöst. Für höchste Beschleunigungen in den drei Achsen sorgen dabei Linearmotoren. Sie reduzieren die Bearbeitungszeiten deutlich.»

Präzises Hochgeschwindigkeits­schleifen

Standardmässig kommen beim Hochgeschwindigkeits-Profilschleifen kurvengesteuerte Maschinen und Servomotoren zum Einsatz. Okamoto hingegen setzt auf Lineartechnologie für die Tischachse sowie die horizontale und vertikale Bewegung. Das ermöglicht einerseits deutlich höhere Beschleunigungswerte und andererseits extreme Wiederholgenauigkeit. Thomas Loscher: «Die Linearmotoren, die in der UPZ 210Li zum Einsatz kommen, erlauben Tischgeschwindigkeiten bis zu 50 m/min. Bei einer Hublänge von 20 mm ist beispielsweise Hartmetallschleifen mit 520 Pendelhüben pro Minute möglich. In Verbindung mit einer konstanten Zustellbewegung wird deutlich schneller als mit herkömmlichen Profilschleifmaschinen gearbeitet und somit die Produktivität drastisch erhöht.»

Bildergalerie

Zur optimalen Dämpfung ist das Maschinengestell der UPZ 210Li neben dem stabilen Bett aus Spezialguss zusätzlich zweifach verstärkt. Dadurch vergrössert sich die Kontaktfläche im Gegensatz zu herkömmlichen Profilschleifmaschinen aus dem Marktumfeld deutlich und macht das Gesamtsystem nahezu verwindungsfrei. Damit die Anlage gänzlich vor äusseren Einflüssen geschützt wird, ist sie voll umhaust.

Okamoto-Schleifmaschinentechnologie

Effizienz und Nachhaltigkeit unter einen Hut gebracht

«Double Eagle» für noch mehr Produktivität

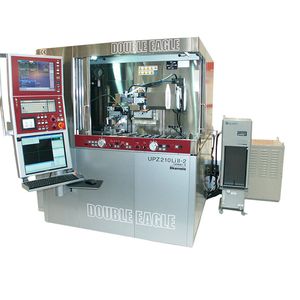

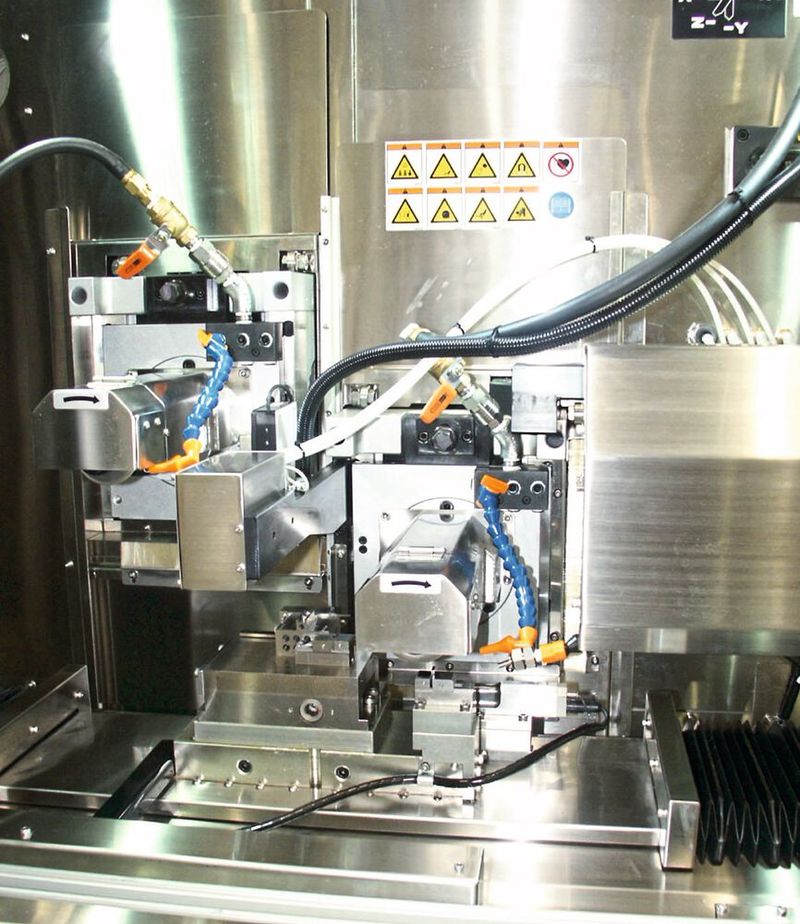

Neben der Normalausführung gibt es die Mikro-Profilschleifmaschine als UPZ 210Li-2 mit zwei separaten Schleifspindeln. Mit der so genannten «Double Eagle» kann der Anwender auf einer Maschine ohne Werkzeugwechsel sowohl vor- als auch feinschleifen. Das erhöht zusätzlich die Produktivität und spart Zeit und Kosten ein.

Auf der UPZ 210Li-2 lassen sich 30 mm kleine Schleifscheiben mit Spindeldrehzahlen von 40 000 min^–1 einsetzen. Das ermöglicht Auslaufradien von 15 mm und damit eine wesentlich höhere Stabilität der Stempel. Thomas Loscher: «Das integrierte Mess-System auf der Maschine erhöht die Produktivität und Genauigkeit der Bauteile zusätzlich. Eine CCD-Kamera mit maximal 300-facher Vergrösserung vermisst die Werkstücke automatisch und reduziert den Ausschuss gegen null.» (neu)
