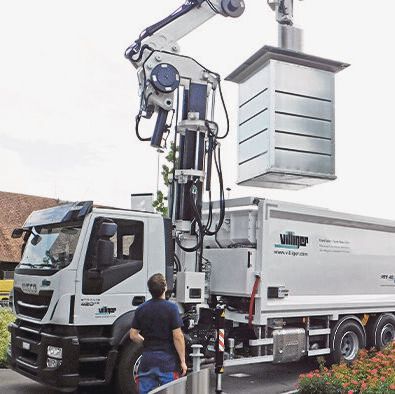

Beim Sammeln von Reststoffen sorgt die Sensor Solution Toolbox von Baumer für präzise Daten und zuverlässigen Betrieb. Beispielsweise ist das Entsorgungskonzept Speed Lifter der Villiger AG mit Seilzug-Wegmessern, Drehgebern, Induktivsensoren und Neigungssensoren ausgerüstet.

Die wachsenden Forderungen an die Automatisierung mobiler Arbeitsmaschinen verlangen nach ausgereiften und effizienten Komponenten. Dies gilt besonders für die Sensorik, die stets präzise und zuverlässig alle funktions- und sicherheitsrelevanten Daten zur Verfügung stellen muss, unberührt von den oftmals schwierigen Umgebungsbedingungen im Aussen­einsatz. Ein Beispiel dafür liefern moderne Fahrzeuge zur Abfallentsorgung, die Abfallcontainer automatisch aufnehmen und entleeren.

Sicherer Betrieb unabdingbar

Ein effizienter und im Sinne der Maschinenrichtlinie sicherer und unfallfreier Betrieb ist hier nur gewährleistet, wenn zahlreiche Sensoren zuverlässig zusammenarbeiten, damit dem Fahrzeugführer und den Sicherheitssystemen jederzeit alle relevanten Informationen zur Verfügung stehen. Smart City heisst die Zukunft unserer Städte, ein Trend, der auch das Thema Abfallentsorgung nicht unberührt lässt. Fahrzeuge, die automatisch Abfallcontainer aufnehmen, entleeren und wieder abstellen, gehören heute in etlichen Gemeinden bereits zum Stras­senbild.

Bildergalerie

Reststoffe im Container sammeln

Als Spezialist für solche Entsorgungskonzepte gilt die Villiger AG in Oberrüti. Ihr Produktspektrum reicht von Ober- und Unterflur-Containern über Lift- und Kransysteme bis hin zu mobilen Reinigungsanlagen für Abfallsammelbehälter. Mit über 150 000 installierten Entsorgungssystemen in der Schweiz und Europa gehört das Unternehmen zu den Branchenführern und setzt mit innovativen Entsorgungslösungen immer wieder Massstäbe.

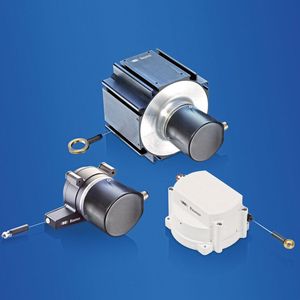

Ein Beispiel dafür ist das Entsorgungssystem Speed Lifter. Ausgestattet mit einem speziellen Greif- und Haltemechanismus, dem sogenannten Gripper, ermöglicht es ein automatisches und schonendes Handling der Abfallcontainer. Eine ganze Reihe unterschiedlicher Sensoren trägt dazu bei, dass der Gripper die Container schnell und sicher führt. Seilzug-Wegmesser überwachen beispielsweise die Länge und den Stellwinkel des Auslegers, Absolut-Drehgeber seine Rotation, induktive Sensoren die Position der Stützfüsse, und Neigungssensoren dienen der Stabilitätskontrolle. Anhand der Messdaten lässt sich der maximale Arbeitsbereich einrichten. Schliesslich darf das Entsorgungsfahrzeug auch bei ungünstigen Bedingungen, wenn es beispielsweise auf abschüssigen Strassen oder unebenem Untergrund arbeitet, nicht kippen.

Robuste Sensoren für rauhe Umgebung

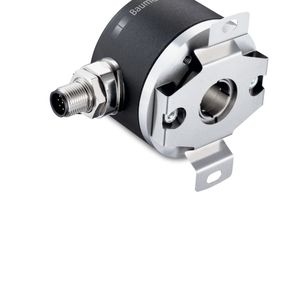

Robust und präzise sind aber auch die anderen am Speed Lifter eingesetzten Sensoren. Die Rotation des Auslegerarms beispielsweise wird mit dem re­dundanten und magnetischen Absolut-Drehgeber EAM580R erfasst. Mit seiner hohen absoluten Winkelgenauigkeit bis 0,15 ° gewährleistet er ein präzises Positionieren. Durch E1-konformes Design für hohe elektromagnetische Verträglichkeit, Schutzart IP67 und Korrosionsschutz CX (C5-M) ist auch dieser Sensor für anspruchsvolle Aussenanwendungen ausgelegt.

Für höchste Zuverlässigkeit ist die Firmware entsprechend den Anforderungen der Norm ISO 13849 entwickelt worden. Dadurch sind die Drehgeber als Standardkomponenten in funktional sicheren Systemen bis PLd einsetzbar. Die Konnektivität wird durch im Automotivbereich übliche Steckverbinder (DEUTSCH, AMP) vereinfacht und dank der ebenfalls kompakten Abmessungen lässt sich der Drehgeber im Ausleger des Speed Lifters montieren.

Kommunikation über Bus-System

Ihr Messsignal geben die im Speed Lifter eingesetzten Sensoren über eine CANopen-Schnittstelle an die Steuerung des Entsorgungsfahrzeugs weiter. Absolute Drehgeber der Serie BMMH58 beispielsweise überwachen den Winkel des Auslegerarms, induktive Schalter der Serie IR18 das Positionieren der Stützfüsse. Ein Neigungssensor der Serie GNAMG dient zur Stabilitätskontrolle des Fahrzeugs. Anhand dieser Positionsdaten ermittelt die Steuerung den maximalen Arbeitsbereich.

Die aufbereiteten Daten werden in einem Chartdiagramm visualisiert, sodass der Fahrer den maximalen Arbeitsbereich jederzeit vor Augen hat und entsprechend sicher und effizient sein Fahrzeug positionieren kann. Die robusten Sensoren haben sich beim Einsatz in den modernen Entsorgungsfahrzeugen bewährt und auch bei anderen Projekten arbeitet die Villiger AG gern mit dem Sensorikspezialisten zusammen. So werden Sensoren von Baumer beispielsweise auch in der mobilen Reinigungsanlage CD 300 eingesetzt, die eine systematische und wirtschaftliche Pflege zur Werterhaltung der Abfallsammelbehälter ermöglicht. (kmu) SMM
